NPM-D 生产篇 1.2 准备作业 Page 1-30 EJM1DC-MB-01O-00 1.2.12 独立贴装模式的准备 独立贴装模式能够对停止中的轨道进 行准备操作。 操作步骤如下所示。 下载生产数据，以及宽度调整 1 对需要下载生产数据的轨道实施循环 停止。 ∗ 详细内容，请参照 “3.7 生产停止 ” 。 • 处于循环停止中的轨道以黄色显示。 2 按 ，读取生产数据。 ∗ < 文件操作 > 画面的使用方法，请参…
NPM-D
生产篇
1.2
准备作业
EJM1DC-MB-01O-00 Page 1-29
生产计划
(
元件消费量计算
)
根据在生产枚数画面指定的枚数，按照供料器的插槽号码
(
地址
)
或托盘板，依次显示所需消耗量。
如果同样元件被分配到复数个存储器的情况下，将集中到最前面的存储器中统计。
1
按
[
元件消费量
]
。
•
显示以下内容。
a. ‘
基板枚数
’
显示在生产枚数画面输入的生产预定枚数。
b. ‘
实装点数
’
显示生产预定枚数的总实装点数。
c. ‘
跳过点数
’
显示生产预定枚数的总跳过点数。
d. ‘
合计点数
’
显示实装点数减去跳过点数后的值。
e. ‘ADR’
显示供料器的插槽号码
(
地址
)
。
f. ‘L/R’
显示供料器所在侧。
如果是托盘板则不显示。
g. ‘
部品名
’
显示元件名。
h. [
⇔
]
元件名过长时按下以显示出未显示的部分。
i. ‘
部品
/
数量
’
显示一盘卷带
(
如是托盘板按张算
)
的元件
数量
(
张数
)
。
j. ‘
装着
/
基板
’
显示一块基板的实装元件数量。
k. ‘
跳过
/
基板
’
显示一块基板设定的跳过元件数量。
l. ‘
合计元件
’
显示生产预定基板枚数所需要的元件数量。
m. ‘
卷数
’
显示生产预定基板枚数所需要的卷带数量
(
或是托盘板张数
)
。
n.
可换页显示一览表画面。
ChangePlanCount-01C03
1
ChangePlanEstimate-01C02
k
e
g
i
j
l
n
d
a
b
f
h
c
m
NPM-D
生产篇
1.2
准备作业
Page 1-30 EJM1DC-MB-01O-00
1.2.12
独立贴装模式的准备
独立贴装模式能够对停止中的轨道进行准备操作。
操作步骤如下所示。
下载生产数据，以及宽度调整
1
对需要下载生产数据的轨道实施循环
停止。
∗
详细内容，请参照
“3.7
生产停止
”
。
•
处于循环停止中的轨道以黄色显示。
2
按
，读取生产数据。
∗
<
文件操作
>
画面的使用方法，请参照
“
数据编
制
4.4
双传送带规格生产数据的读取
/
保
存
”
。
3
按
，开始生产。
∗
详细内容请参照
“3.4.2
开始操作
”
。
•
开始生产后，即会执行宽度调整。
IDualProdPartsLineState-03C00
IDualProdPartsLineState-01C00
2
IDualComEnabStart-01C00
3
NPM-D
生产篇
1.2
准备作业
EJM1DC-MB-01O-00 Page 1-31

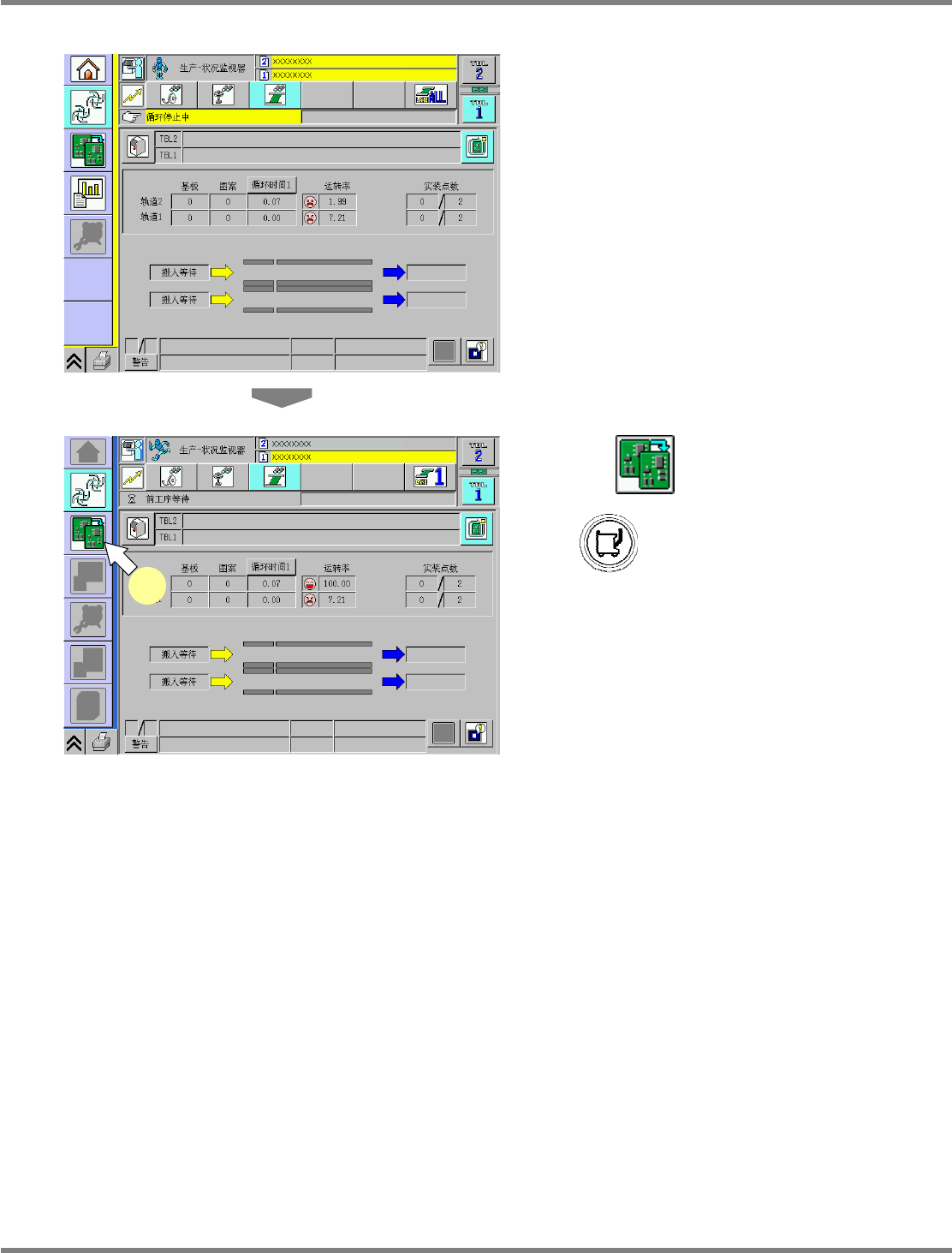

交换台车
1
对需要更换台车的轨道实施循环停止。
∗
详细内容，请参照
“3.7
生产停止
”
。
•
处于循环停止中的轨道以黄色显示。
2
按
更换台车。
•
将会亮灯。
∗
上述指示灯亮灯，即表示能够取下交换台车。
∗
交换台车的方法，请参照
“
保养篇
2.2
交换台车
(
选购件
)
的取下和安装
”
。
IDualProdPartsLineState-03C00
IDualProdPartsLineState-01C00
2
