在自我诊断中发生异常，则显示出异常项目。
请根据异常内容进行处理。
ComErrSelfCheck-02C00
NPM-D
生产篇
5.4
生产
EJM1DC-MB-05O-00 Page 5-15
5.4.2
生产中
状况监视器
在这里能够确认生产基板的检查结果。
1
按
。
a. ‘
基板
’
显示包含
NG
基板数量
/
通过基板的基板通
过数量。
b. ‘
图案
’
显示
NG
图案数量
/
实际检查的图案数量。
c. [
循环时间
]
･循环时间
1:
显示从贴装前的夹紧结束时间到贴装后的夹
紧解除前为止的时间
(
秒
)
。
･循环时间
2:
包含搬送时间，显示包含基板等待时间、基
板搬入时间的时间
(
秒
)
。
d. ‘
检查视野数
’
显示当前已检查完毕的视野数
/
全部检查
视野数。
e.
等待工序
(
只在机器选择中显示
)
等待搬入:等待搬入前工序面板的状态。
等待搬出:后工序机器等待能够搬入基板的
状态。
f.
输送方向箭头
(
只在机器选择中显示
)
蓝色:不处于等待工序的状态。
黄色:等待工序，或等待重新放入的状态。
g.
检查结果
显示最后搬出基板的检查结果
(OK/NG)
。
蓝色:检查
OK
黄色:检查
NG
ProdPartsMcState-01C07
1
ProdTotalState-08C00
a b c d
g
e
f
e
NPM-D
生产篇
5.4
生产
Page 5-16 EJM1DC-MB-05O-00
检查监视器
在生产中画面或者生产信息菜单中，按照生产线全体或者单体可以确认收集在
LNB
的错误信息。
1.
检查信息显示
(
注意
)
未连接
LNB
时，不能显示信息。
请按以下步骤显示检查信息。
1
按
。
2
选择显示项目。
a. [
检查图片
]
以图片方式显示最后搬出的
NG
基板的
NG
部位。
b. [
部品
]
显示元件单位的检查结果信息。

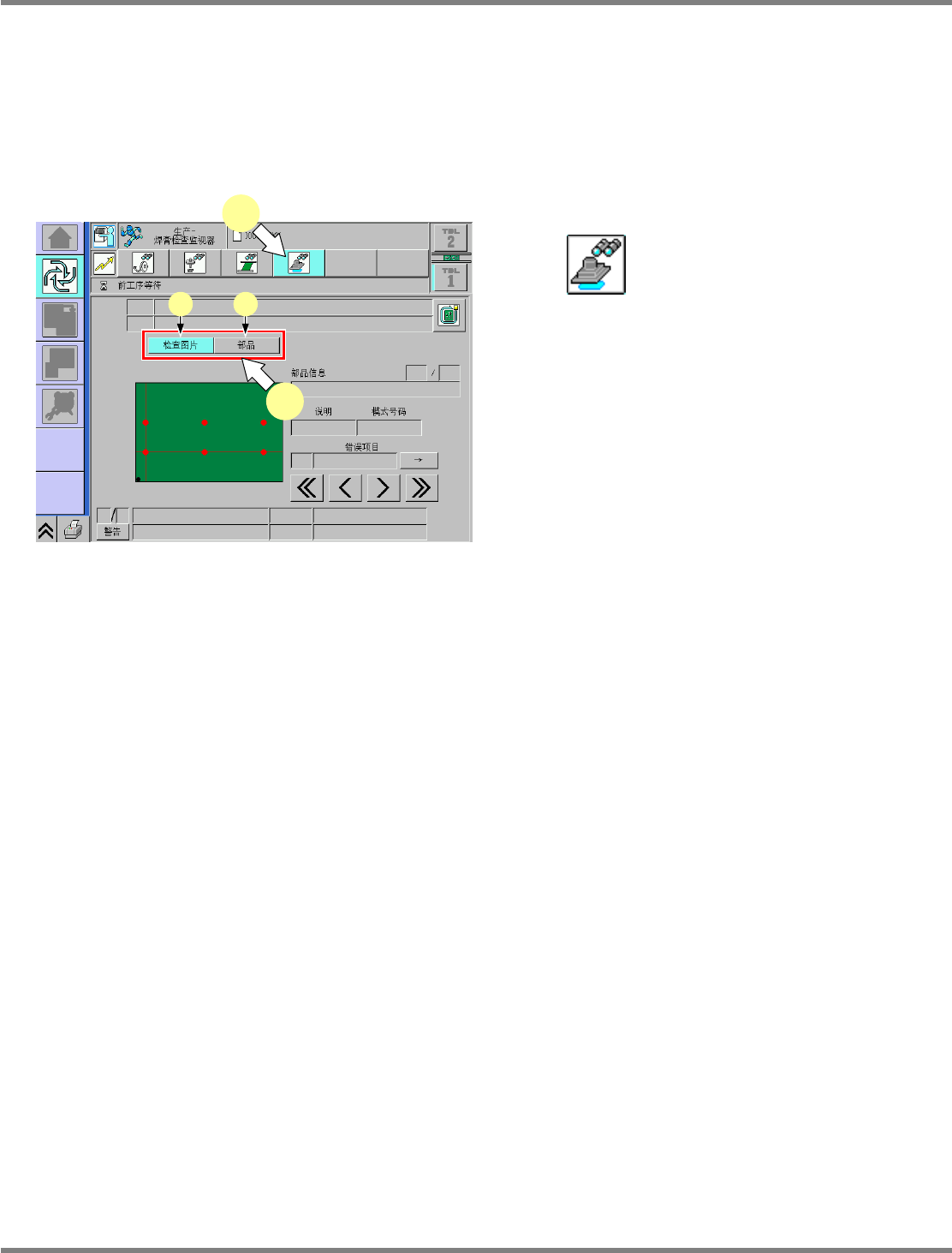

ProdPrintInspectionStateMap-01C00
a b
2
