NPM-D 生产篇 1.4 吸嘴的交换 EJM1DC-MB-01O-00 Page 1-35 1.4.2 吸嘴交换 将吸头上安装的吸嘴交换为交换器的 吸嘴。 ∗ 画面是以 12 吸嘴吸头为例进行说明。 16 吸嘴吸头、 8 吸嘴吸头、 2 吸嘴吸头也将按同样顺序。 ∗ 2 吸嘴吸头没有 [ 吸嘴交换 ] 。 1 选择工作台。 ∗ 在通常情况下已选择工作台 1 。 2 按 + [ 开 ] 。 3 将伺服开关置于 OFF 。 4 打开安全盖…
NPM-D
生产篇
1.4
吸嘴的交换
Page 1-34 EJM1DC-MB-01O-00
吸嘴交换器内的吸嘴确认
确认吸嘴交换器上所安装的吸嘴。
1
按
[
显示切换
]
。
•
将会显示选择交换器的窗口。
2
确认每个吸嘴交换器的吸嘴。
∗
吸嘴不是按照其存储数据设置时，请将吸嘴交
换器中的吸嘴按照存储数据进行设置。
ChangeNozzleSet-01C00
1
ChangeNozzleSet-02C00
2
NPM-D
生产篇
1.4
吸嘴的交换
EJM1DC-MB-01O-00 Page 1-35

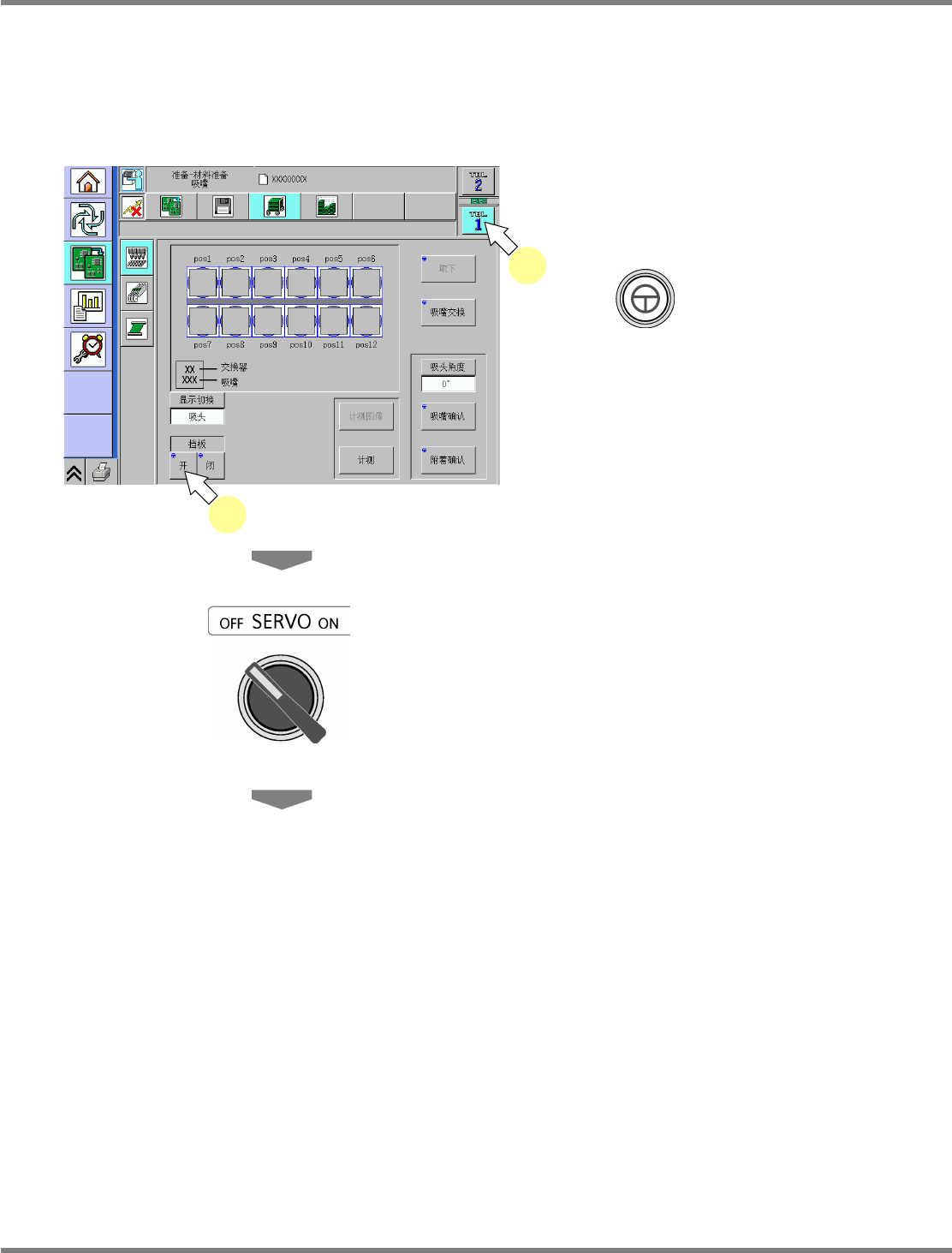

1.4.2
吸嘴交换
将吸头上安装的吸嘴交换为交换器的吸嘴。
∗
画面是以
12
吸嘴吸头为例进行说明。
16
吸嘴吸头、
8
吸嘴吸头、
2
吸嘴吸头也将按同样顺序。
∗
2
吸嘴吸头没有
[
吸嘴交换
]
。
1
选择工作台。
∗
在通常情况下已选择工作台
1
。
2
按
+
[
开
]
。
3
将伺服开关置于
OFF
。
4
打开安全盖。
ChangeNozzleSet-01C00
1
2
NPM-D
生产篇
1.4
吸嘴的交换
Page 1-36 EJM1DC-MB-01O-00

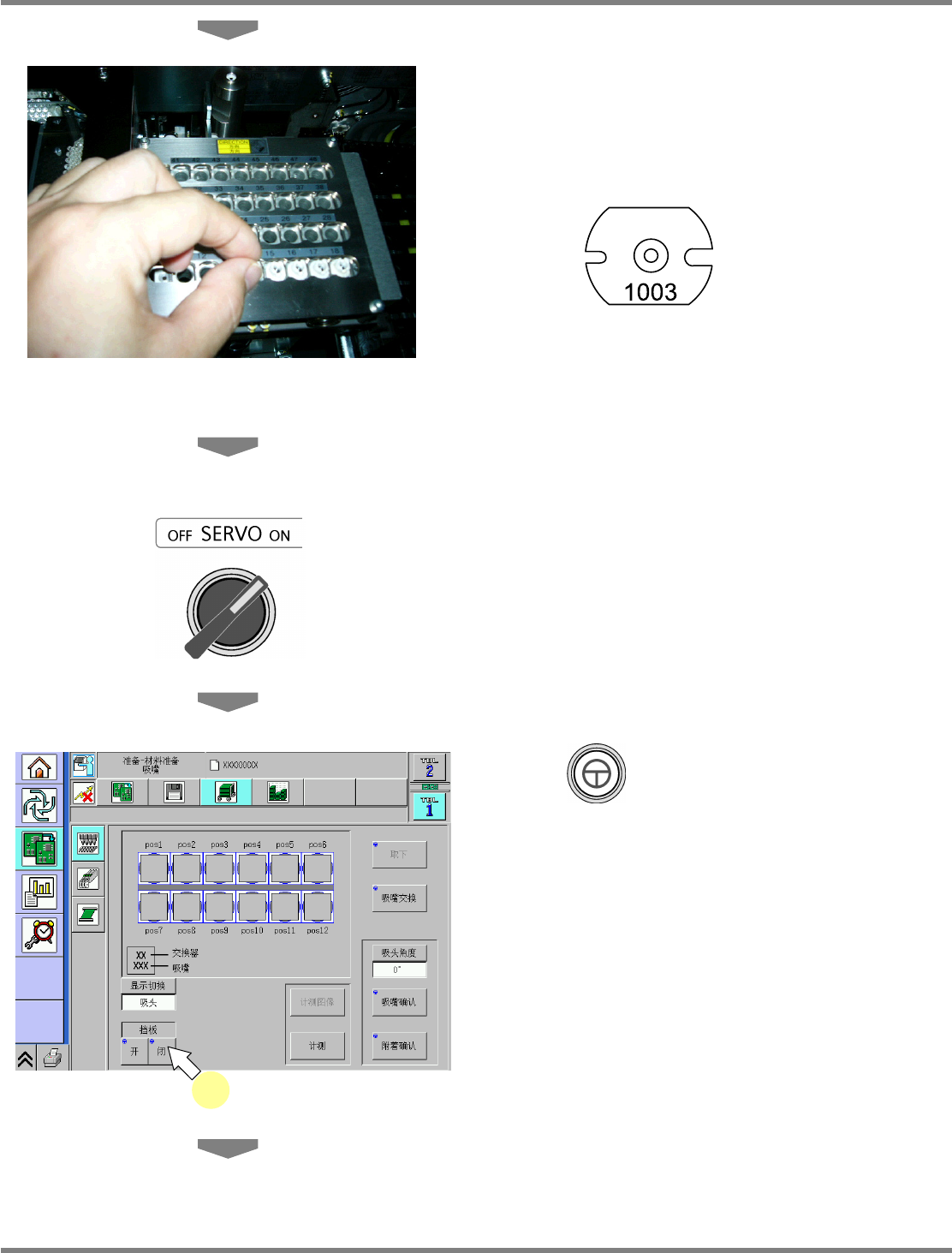

5
确认交换器内及吸头上所安装的吸嘴，
分别进行交换。
∗
2
吸嘴头如下图所示，请注意吸嘴的方向进行设
置。
槽窄
槽宽
供料器工作台侧
6
关闭安全盖。
7
将伺服开关置于
ON
。
8
按
+
[
闭
]
。
EJM4A-145E
ChangeNozzleSet-01C00
8
