NPM-D 生产篇 2.2 基板识别示教 Page 2-6 EJM1DC-MB-02O-0 0 2.2.2 基板识别示教的流程 基板数据的输入 用 NPM-DGS 编制 基板识别数据的输入 示教的开始 照明值的设定 ← 选择自动照明设定时不需要 识别 数据保存 识别测试 示教结束
NPM-D
生产篇
2.2
基板识别示教
EJM1DC-MB-02O-00 Page 2-5
2.2
基板识别示教
2.2.1
基板识别
本机具有在开始实装前补正基板的印刷图形偏移量后进行实装的功能。本功能通过识别在印刷图形上设定
的标记明确其位置，并将该位置和本来的位置做比较而实现。
基板识别的识别模式有基板
/
组
/
图案三种。贴装时选择识别模式，能够进行识别标记和判断为不良的不良标
记的设定。不良标记可以就基板、组、图案分别进行设定。

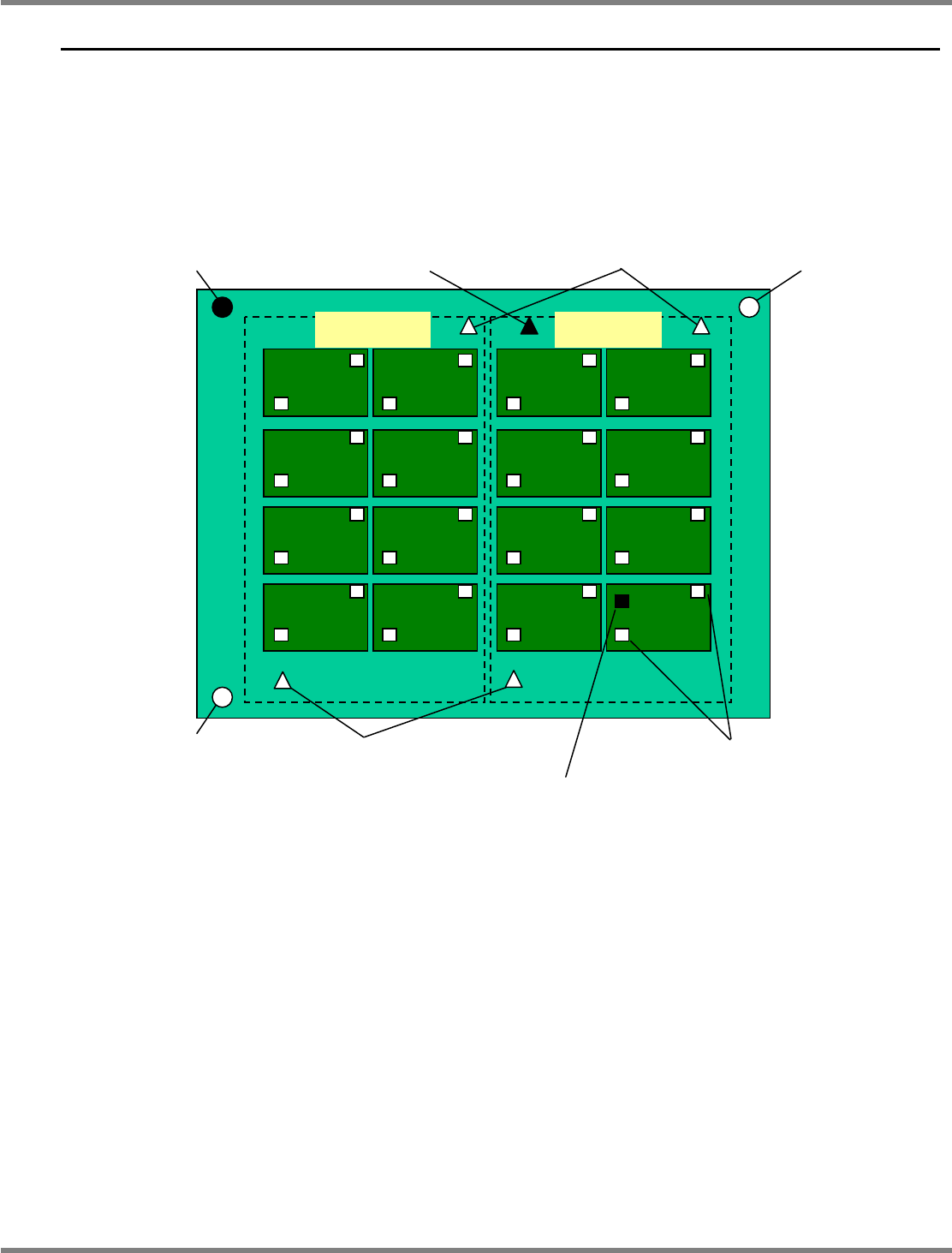

以下为概念图。
图案
1
图案
2
图案
3
图案
4
图案
5
图案
6
图案
9
图案
10
图案
11
图案
12
图案
13
图案
14
图案
15
图案
16
组标记
组不良标记
组标记
组
1
组
2
基板
基板标记
基板标记
基板不良标记
图案
7
图案
8
图案不良标记
图案标记
NPM-D
生产篇
2.2
基板识别示教
Page 2-6 EJM1DC-MB-02O-00
2.2.2
基板识别示教的流程
基板数据的输入
用
NPM-DGS
编制
基板识别数据的输入
示教的开始
照明值的设定
←
选择自动照明设定时不需要
识别
数据保存
识别测试
示教结束
NPM-D
生产篇
2.2
基板识别示教
EJM1DC-MB-02O-00 Page 2-7
2.2.3

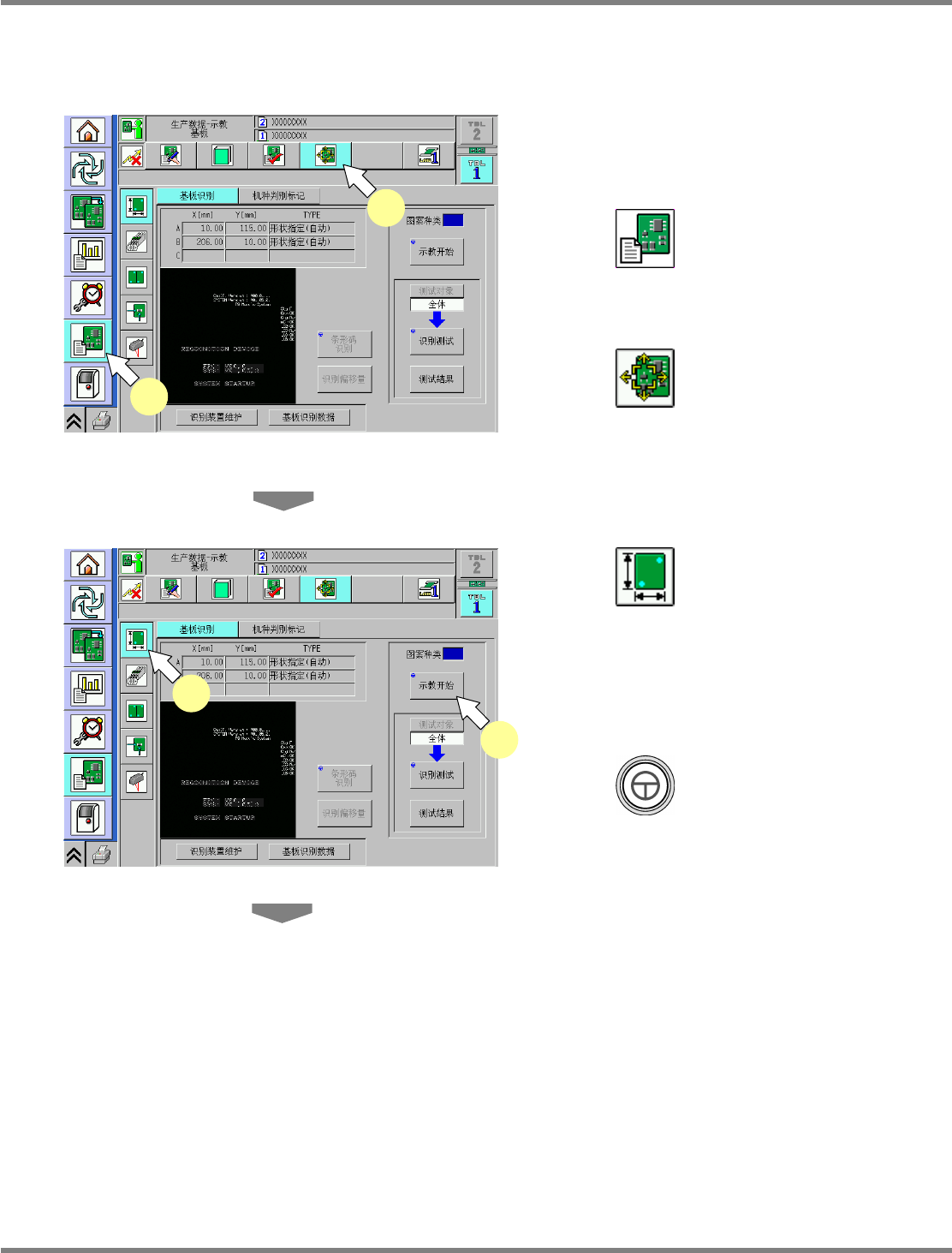

示教步骤
进行基板识别示教前，请在
NPM-DGS
侧确认所编制的数据软件开关
‘
基板识别
’
是否被设为
ON
。
1
显示
<
主菜单
>
画面由
NPM-DGS
传送
进行生产基板变更的基板数据。
2
按
。
•
数据修正的菜单画面将被显示。
3
按
。
•
<
生产数据
-
示教
>
画面将被显示。
4
按
。
•
<
基板识别
>
画面将被显示。
5
将基板设置在基板搬入口。
6
按
+
[
示教开始
]
。
•
搬入基板。
•
吸头照相机将会移动到标记位置。
DataTeachPCBRecogCheck-01C04
2
3
DataTeachPCBRecogCheck-01C04
4
6
