NPM-D
生产篇
2.16
局部高度示教
EJM1DC-MB-02O-00 Page 2-79
2.16
局部高度示教
2.16.1
关于局部高度示教
在本设备上，配置了使用高度传感器
(
选购件
)
，在进行点胶
(
包含描绘
)
贴装前，补正基板翘曲状态等的
高度后涂抹材料的功能。
这个局部高度测量功能，是在能够对任意点胶点设定局部高度测量数据
(
最多
5
处
)
的同时，测量进行点胶
的部分基板的高度、并补正吸嘴的下降量后实施点胶动作。
2.16.2
关于局部高度示教
如果在执行局部高度测量的点胶
(
包含描绘
)
时需要补正下降量，而所测量的高度状态不稳定之际，能够调
整局部高度示教的测量坐标，以确认基板状态。
通过局部高度示教功能示教测量所得的坐标，并确认在该测量位置进行高度测量时的基板高度
(
从点胶在基
板上的基准高度起的偏移量
)
。
另外，能够对每个点胶点最多实施
5
处的局部高度测量，测量所指定全部测量点和各测量点附近的
4
处高
度，并确认高度测量结果。
执行测量测试
(
局部高度测量数据全部有
5
处时
)

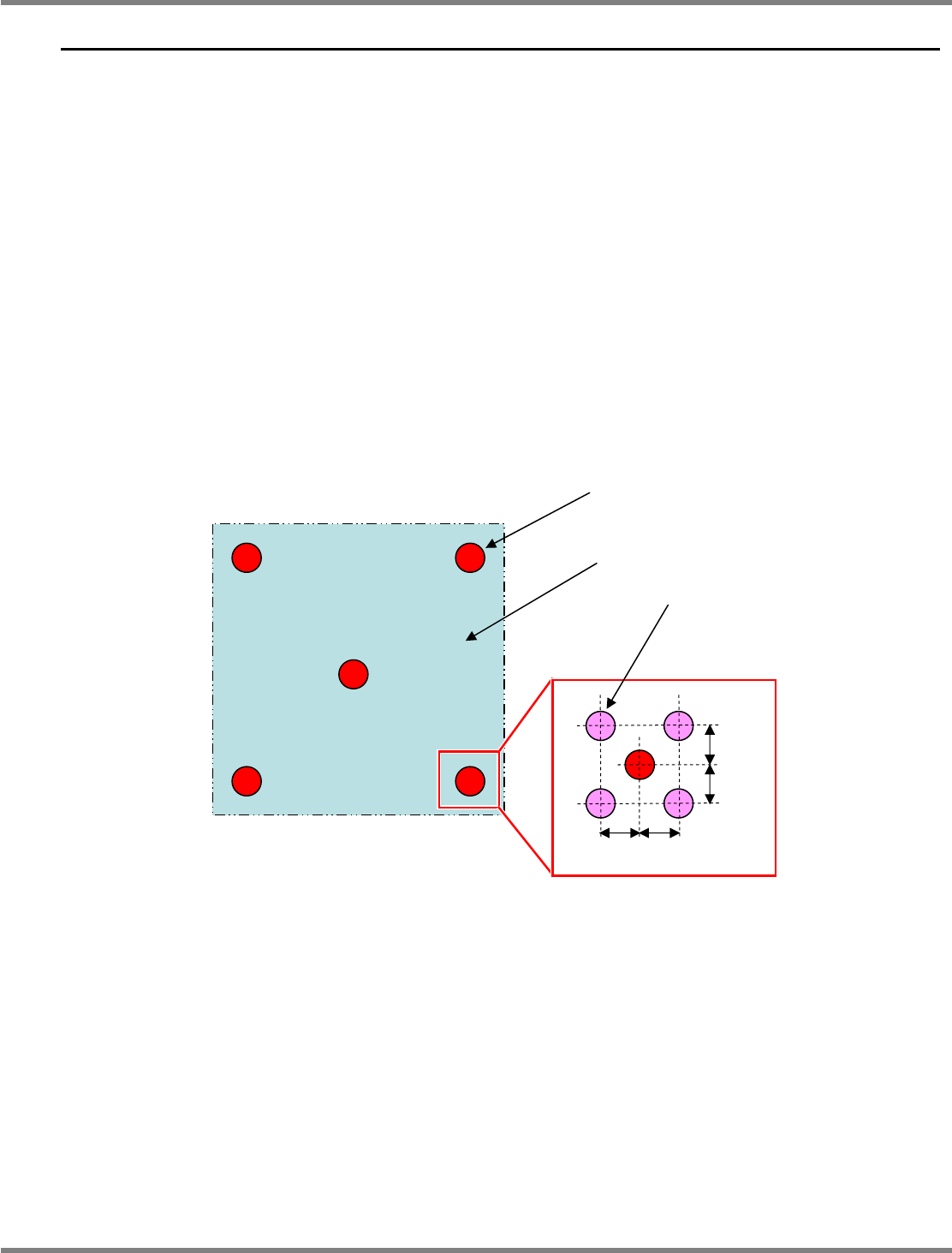

之际的高度测量位置如下所示。
如果测量点和确认点之间的差异过大，通过高度传感器所执行的局部高度测量状态不会稳定，因此请示教
测量点的坐标。
0.2mm 0.2mm
0.2mm
0.2mm
贴装元件的位置
测量点
(
局部高度测量数据
)
确认点
(
以测量点为中心，向上下左右移
动
0.2mm
的
4
处
)
NPM-D
生产篇
2.16
局部高度示教
Page 2-80 EJM1DC-MB-02O-00
2.16.3
局部高度示教的流程
选择示教数据
选择进行示教的贴装点。
开始示教
搬送基板
搬送基板。
选择贴装点
如果从示教的开始画面选择，即无需此步骤。
照相机移动
微调
能够变更识别画像的状态。
移动示教对象数据
对最多
5
处的局部高度计测数据实施示教。
测量测试
示教完毕
NPM-D
生产篇
2.16
局部高度示教
EJM1DC-MB-02O-00 Page 2-81
2.16.4
示教步骤
在这里对具有代表性的局部高度示教的操作步骤进行说明。
下述示例以点教头和高度传感器安装在前机械梁的情景为例。

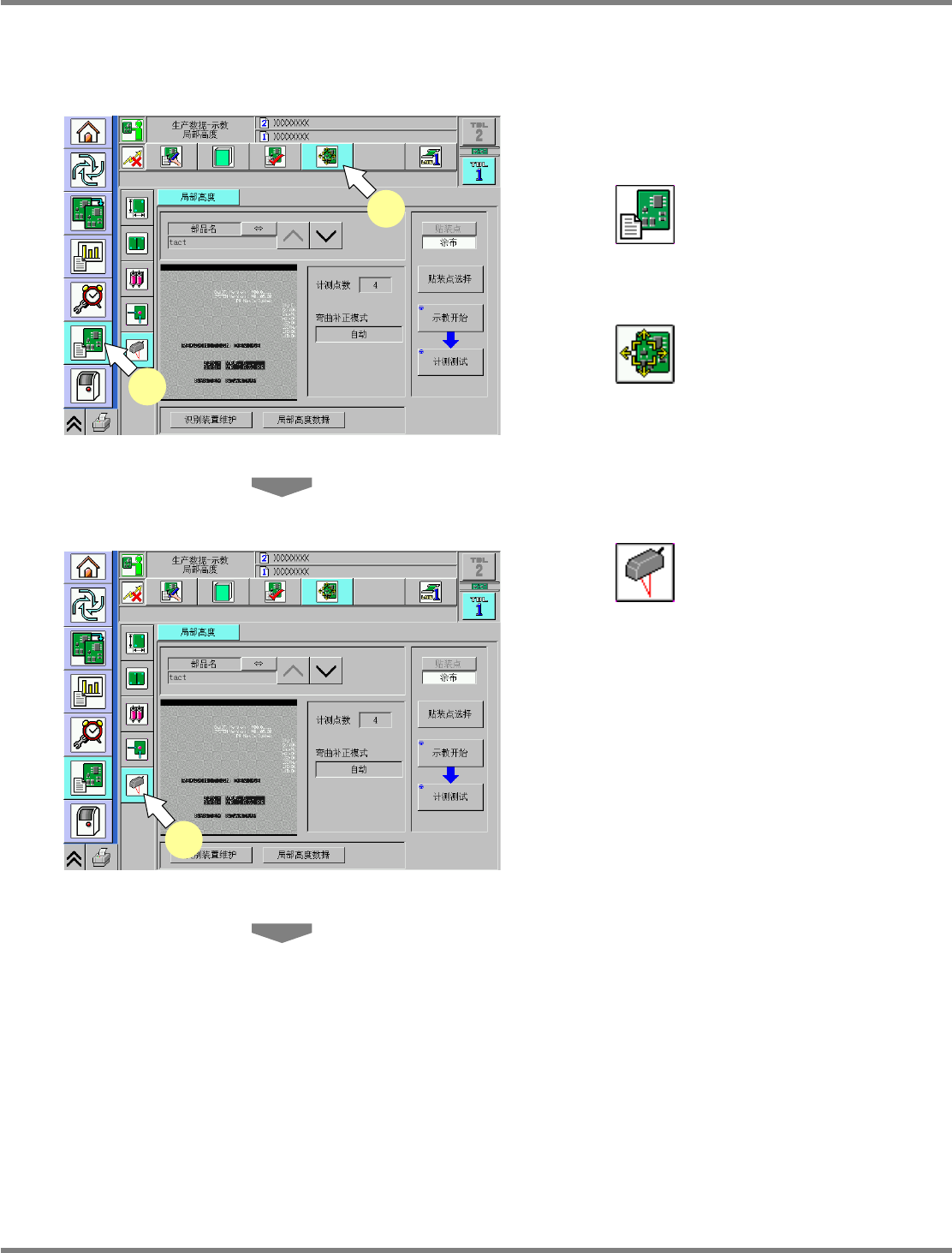

1
从主菜单的
NPM-DGS
发送生产数据。
2
按
。
•
将显示数据修正菜单画面。
3
按
。
•
将显示生产数据示教画面。
4
按
。
•
将显示局部高度示教画面。
∗
只有在选择了安装高度传感器的工作台的情形
下，才能够进行操作。
DataTeachLocalHeightMeasureCheck-00C00
2
3
DataTeachLocalHeightMeasureCheck-00C00
4
