NPM-D
生产篇
2.3
基板识别数据
EJM1DC-MB-02O-00 Page 2-9
2.3
基板识别数据
对基板识别数据进行确认和修正。
请把光标移动到要变更数据的位置，然后输入数值。
1
按
[
基板识别
]
。
a. ‘
识别位置
’
显示每个识别点的基板识别坐标
X[mm]
、
Y[mm]
。
b. ‘
种类
’
显示识别点的识别方式。
此外，可以选择识别点的形状。
按种类单元格，将会显示对应数据的形状指
定窗，可以选择识别点的形状。
c. [
识别模式
]
识别方式按照
‘
基板
’
、
‘
图案
’
、
‘
组
’
的顺序进行
切换。
‘
基板
’:
识别基板标记。
‘
图案
’:
识别图案标记。
‘
组
’:
识别组标记。
d. [
识别点
]
识别点数按照
‘A’
、
‘AB’
、
‘ABC’
的顺序进行切
换。
e. [
种类
]
在
[
识别模式
]
中选择了
‘
图案
’
、
‘
组
’
时，图案种
类和组在复数存在的情况下，随着按下
[
种类
]
，
各图案、组的识别坐标数据的显示可进行切
换。
f. [
展开数据
]
选择图案识别时，将会移动到能够确向对应
图案的识别点坐标的展开数据画面。
DataModifyPCB-01C03
1
DataModifyPCBRecog-02C02
a
b
e
f
c
d
NPM-D
生产篇
2.3
基板识别数据
Page 2-10 EJM1DC-MB-02O-00
2.3.1
选择形状
当基板识别种类为形状指定时，对其详细设定进行确认和修正。
1
将光标对准需要确认识别形状的识别
点的类型。
a. [REF]
可选择识别时的
REF
。
‘
自动
’
在识别时自动设定最合适的照明光量。
‘
手动
’
依据在识别时手动设定的照明光量进
行识别。
b. [
选择
]
从
12
种图形中选出识别形状。
c. [
颜色
]
可选择在识别时判断形状的颜色是黑还是
白。
d. ‘
尺寸
’
显示所选择的识别形状的尺寸。
e. ‘
灯值
’
显示识别灯的值。
f. ‘
搜索区域
(mm)’
显示搜索区域的坐标。
g.
切换识别标记的页面。
DataModifyPCBRecog-02C02
1
DataModifyPCBRecogShape-01C02
c
a
b
d
e f
g
NPM-D
生产篇
2.3
基板识别数据
EJM1DC-MB-02O-00 Page 2-11

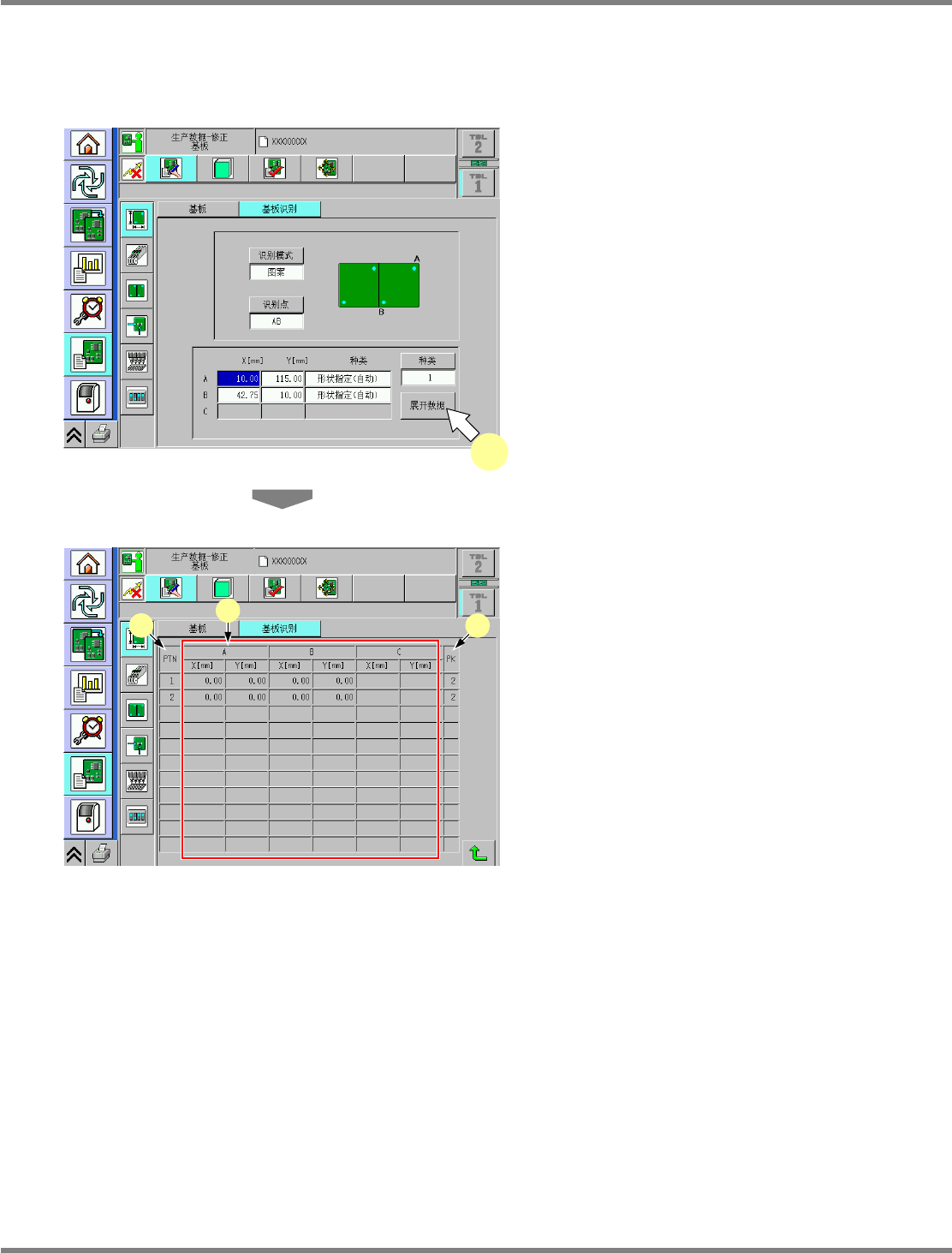

2.3.2
展开数据
可确认基板识别数据的全图案的识别坐标。
1
按
[
展开数据
]
。
∗
只在选择图案识别的情况下才显示
[
展开数据
]
。
a. ‘PTN’
显示图案号码。
b. ‘
识别位置
’
显示各识别点
A
、
B
、
C
的基板识别坐标
X[mm]
、
Y[mm]
。
c. ‘PK’
显示图案种类。
DataModifyPCBRecogExpand-01C01
c
a
b
DataModifyPCBRecog-02C02
1
