NPM-D
生产篇
3.6
生产信息
EJM1DC-MB-03O-00 Page 3-71
3.6.6
吸着监视器
吸着监视器
(
供料器
)
可确认供料器的吸着状况。
1
按
。
2
按
[
供料器
]
。
a. ‘TBL’
显示
TBL
号码。
b. ‘ADR’
显示插槽号码
(
地址
)
。
c. ‘
部品名
’
显示元件名。
d. ‘
吸附次数
’
显示吸着次数。
e. ‘
错误数
’
显示错误次数。
f. ‘
错误率
’
显示错误率。
g. ‘
倾向
’
以箭头图标显示倾向值的程度。
箭头图标有以下五种。
上箭头
:
超上升倾向
右上箭头
:
上升倾向
右箭头
:
不变倾向
右下箭头
:
下降倾向
下箭头
:
超下降倾向
h. [
吸头
]
转换到吸着监视器
(
吸头
)
画面。
i. [
吸嘴
]
转换到吸着监视器
(
吸嘴
)
画面。
j.
转换为供料器的图表画面。
请选择表格中的任意一行后，按图表转换按
钮。将会显示与所选择的一行相对应的图表。
k.
转换到错误详细画面。
l. [TBL ADR]
每按一次该按钮，排序到
TBL ADR
的升序
或者降序。
m. [
⇔
]
在部品名的显示器上无法显示全部名称时，
显示剩余的部品名。
n. [
吸附次数
]
每按一次该按钮，排序到吸着次数的升序或
者降序。
ProdInfoStopHistory-01C03
1
ProdInfoPickupStateFdr-01C01
a
b
k
j
l
c
d
e
m
o
p
q
n
c
h
i
f
g
2
NPM-D
生产篇
3.6
生产信息
Page 3-72 EJM1DC-MB-03O-00
o. [
错误数
]
每按一次该按钮，排序到错误数的升序或者
降序。
p. [
错误率
]
每按一次该按钮，排序到错误率的升序或者
降序。
q. [
倾向
]
每按一次该按钮，排序到倾向的升序或者降
序。

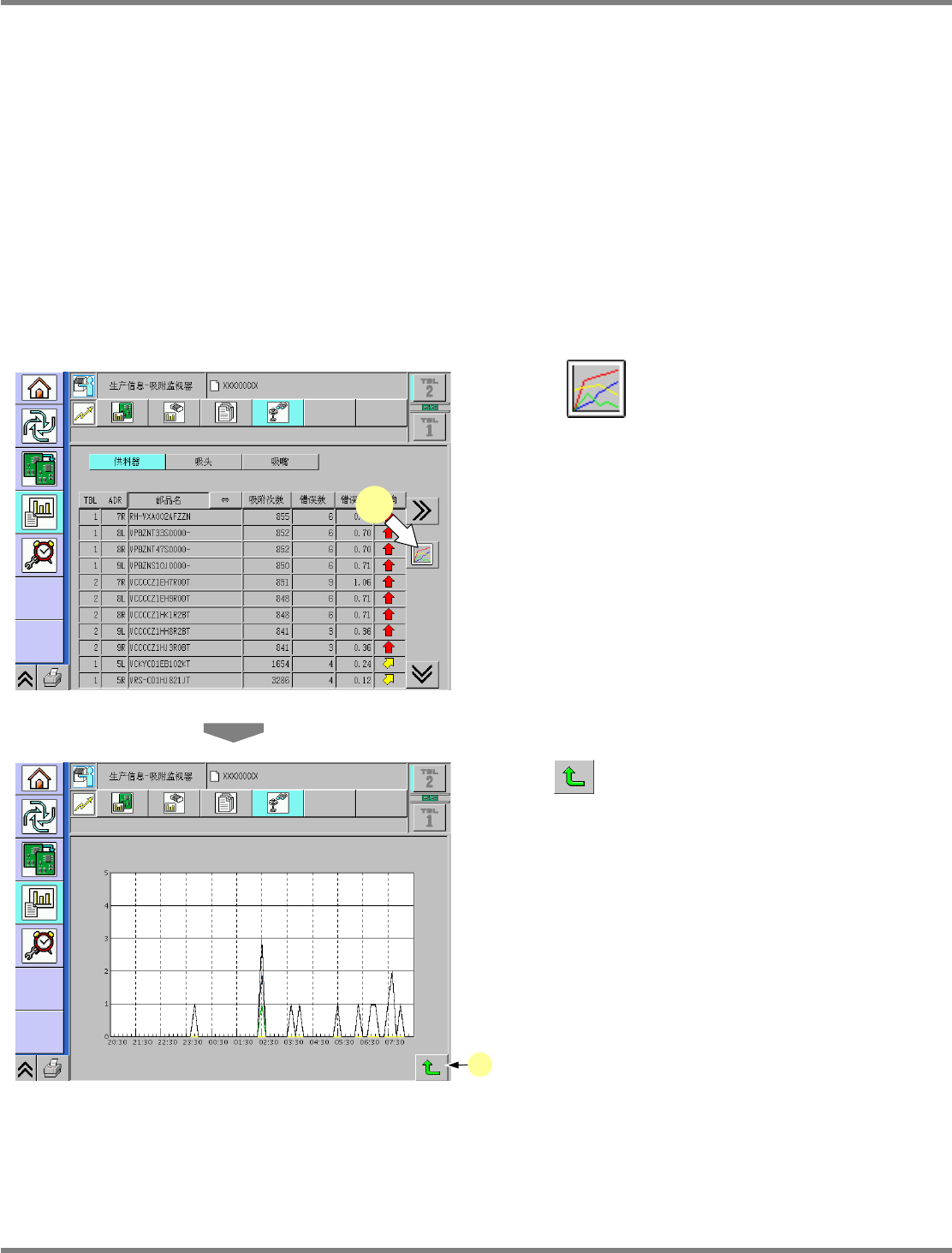

吸着监视器
(
供料器
(
图表
))
可用图表确认供料器的吸着状况。
1
按
。
•
显示图表。
立轴
:
错误次数
横轴
:
时间
a.
返回到吸着监视器
(
供料器
)
画面。
ProdInfoPickupStateFdr-01C01
1
ProdInfoPickupStateGraph-01C01
a
NPM-D
生产篇
3.6
生产信息
EJM1DC-MB-03O-00 Page 3-73
吸着监视器
(
供料器
(
错误详细
))
可确认供料器的错误详细。
1
按
。
a. ‘TBL’
显示
TBL
号码。
b. ‘
位置
’
显示插槽号码
(
地址
)
。
c. ‘
吸附次数
’
显示吸着次数。
d. ‘
吸着
’
显示吸着错误次数
(
率
)
。
e. ‘
识别
’
显示识别错误次数
(
率
)
。
f. ‘
立起
’
显示元件立起错误的次数
(
率
)
。
g. ‘
贴装
’
显示贴装错误次数
(
率
)
。
h. ‘
错误合計
’
显示吸着错误、识别错误、元件立起错误的
合计。
i. ‘
倾向
’
以箭头图标显示倾向值的程度。
箭头图标有以下五种。
上箭头
:
超上升倾向
右上箭头
:
上升倾向
右箭头
:
不变倾向
右下箭头
:
下降倾向
下箭头
:
超下降倾向
j. ‘
次数
/
率
’
显示次数或比率。
k.
转换为供料器的图表画面。
l.
转换到吸着监视器·供料器画面。
ProdInfoPickupStateFdr-01C01
1
ProdInfoPickupStateFdrErrDetail-01C01
n
p
s t
o
q
r
k
j
u
a
b
c
f
g
h i
d
e
m
l
