NPM-D 生产篇 2.5 元件识别示教 Page 2-24 EJM1DC-MB-02O-00 5 按 [ 设定 ] 。 6 设定吸着条件。 a. 吸嘴位置 选择要吸着的吸嘴位置。 b. 扫描速度 选择识别时的扫描速度。 c. 扫描方向 选择识别时的扫描方向。 d. 示教 选择识别或者灯值。 e. 吸着 选择吸着或者假想吸附。 假想吸附用于进行元件识别示教时该 元件不 是卷带单位、或者进行托盘元件的示 教时无 法使托盘动作等的情况下。 …

100%1 / 408
NPM-D
生产篇
2.5
元件识别示教
EJM1DC-MB-02O-00 Page 2-23
2.5.4
示教步骤
元件识别
1.
矩形芯片
1
按
[
元件识别
]
。
•
将会显示
<
元件识别
>
画面。
a. [
识别装置维护
]
转移到识别装置维护画面。
可进行图像分析。
b. [
元件形状
]
转移到元件形状画面。
可对元件形状进行输入，修正。
c. [
贴装条件
]
转移到贴装条件画面。
可对贴装条件进行输入，修正。
2
按
[
元件选择
]
。
•
将会显示元件的选择画面。
3
选择要识别的元件。
4
按
。
•
返回到
<
元件识别
>
画面。
DataTeachArrangeComponentCheck-07C00
2
DataTeachArrangeComponentCheck-07C00
1
a b c
DataTeachArrangeComponentSelect-01C02
3
4
NPM-D
生产篇
2.5
元件识别示教
Page 2-24 EJM1DC-MB-02O-00
5
按
[
设定
]
。
6

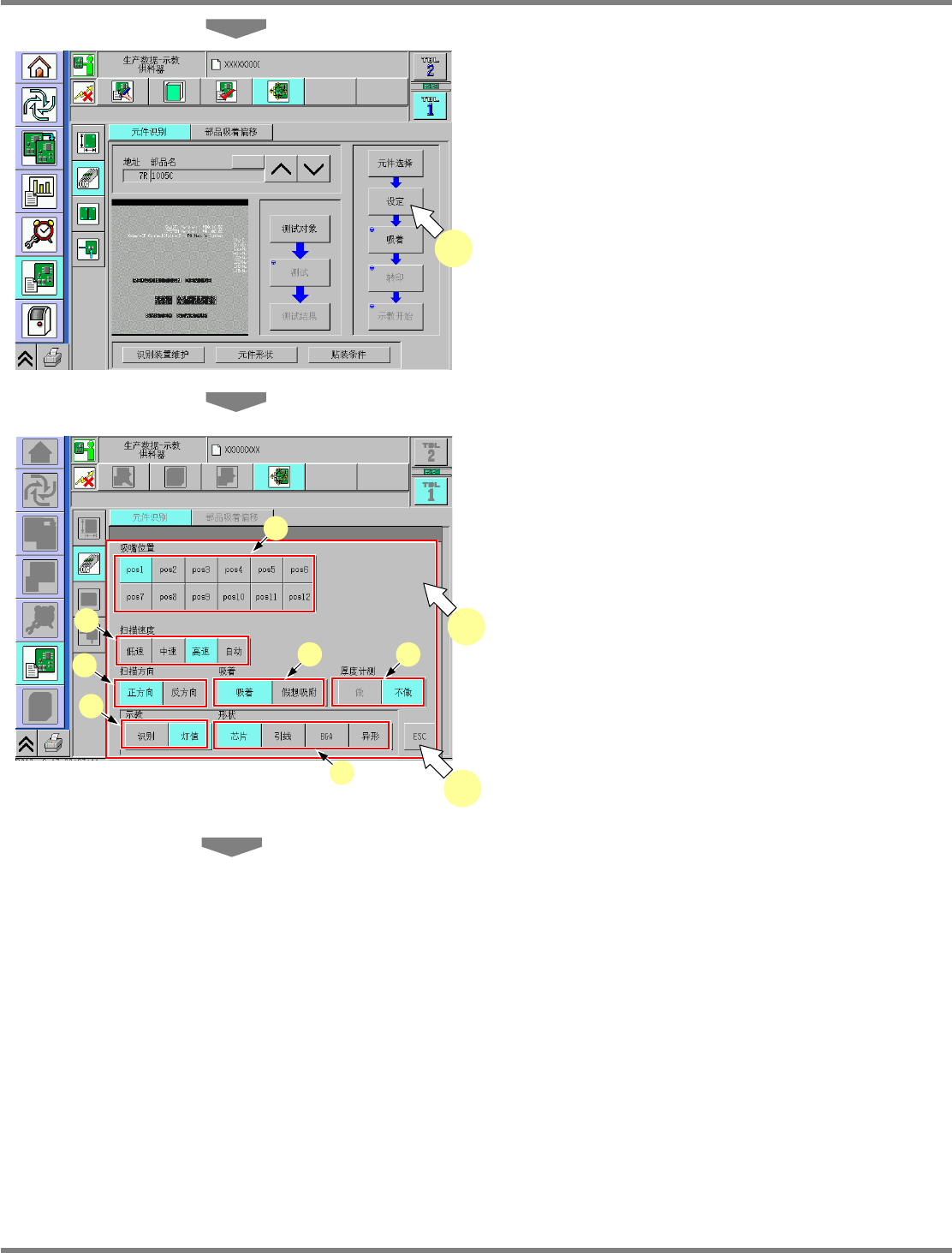

设定吸着条件。
a.
吸嘴位置
选择要吸着的吸嘴位置。
b.
扫描速度
选择识别时的扫描速度。
c.
扫描方向
选择识别时的扫描方向。
d.
示教
选择识别或者灯值。
e.
吸着
选择吸着或者假想吸附。
假想吸附用于进行元件识别示教时该元件不
是卷带单位、或者进行托盘元件的示教时无
法使托盘动作等的情况下。
按动此按钮，吸头将移至元件排出位置，并
处于真空状态，因此请用手吸着元件、进行
示教。
f. ‘
厚度计测
’
选择是否进行计测动作。
这个项目只有在垂直线性照相机有效之际显
示。
g. ‘
形状
’
选择示教元件的种类。
(
但是，只有矩形芯片才能够变更为其他元件
种类。
)
7
按
[ESC]
。
DataTeachArrangeComponentCheck-07C00
5
DataTeachArrangeComponentSettingWindow-02C00
a
b
e
c
f
6
7
d
g
NPM-D
生产篇
2.5
元件识别示教
EJM1DC-MB-02O-00 Page 2-25
8
按
+
[
吸着
]
。
•
元件被吸附。
9
按
+
[
转印
](
只限存在转录功能
之际
)
。
•
即会执行转印。
10
按
+
[
示教开始
]
。
•
识别画面扩大显示，示教开始。
∗
之后每个元件的转换画面都会不同。
11
使灯的值上下增减，调整光度，以使元
件的轮廓变清楚。
∗
通常情况下，根据本机的初期设定值，几乎所
有的部品都能得到识别，因此这个操作是不需
要的。请进入步骤
11
。
此项操作仅限部品不亮或过亮时需要进行。
12
按
+
[
识别
]
。
•
进行识别动作。
∗
请确认识别结果栏是否已变成
‘ANS = 100’
。
DataTeachArrangeComponent-01C02
11
DataTeachArrangeComponent-01C02
12
DataTeachArrangeComponentCheck-07C00
8
9
10
