NPM-D 生产篇 3.3 生产前的准备 Page 3-6 EJM1DC-MB-03O-0 0 3.3 生产前的准备 3.3.1 在托盘供料器上安装托盘箱 在托盘供料器上安装 2 个托盘箱，共可装入 20 枚托盘。 托盘箱安装步骤 1 按动主菜单画面的 。 2 按 。 3 按 。 4 按 [ 确认安装 ] 。 5 按 + [ 托盘箱更换 ] 。 ChangeWorkSta te-01C04 1 ChangeTrayCheck- 01…
NPM-D
生产篇
3.2
生产前
EJM1DC-MB-03O-00 Page 3-5
3.2.2
运转气压的确认
调整部位
1
用六角扳子拆下螺栓，打开后面的盖。
2
确认调节装置压力计的显示数值在
0.5
MPa
以上、
0.55 MPa
以下。
∗
气压不适宜时，请旋转调节器旋钮进行调整。
(
参照下述内容
)
气压的调整步骤
调节器旋钮
操作方法
1:
解除锁定
2:
压力调整
3:
锁定
调节器旋钮
NPM-D
生产篇
3.3
生产前的准备
Page 3-6 EJM1DC-MB-03O-00
3.3
生产前的准备
3.3.1
在托盘供料器上安装托盘箱
在托盘供料器上安装
2
个托盘箱，共可装入
20
枚托盘。
托盘箱安装步骤
1
按动主菜单画面的
。
2
按
。
3
按
。
4
按
[
确认安装
]
。
5
按
+ [
托盘箱更换
]
。
ChangeWorkState-01C04
1
ChangeTrayCheck-01C03
2
3
4
5
NPM-D
生产篇
3.3
生产前的准备
EJM1DC-MB-03O-00 Page 3-7

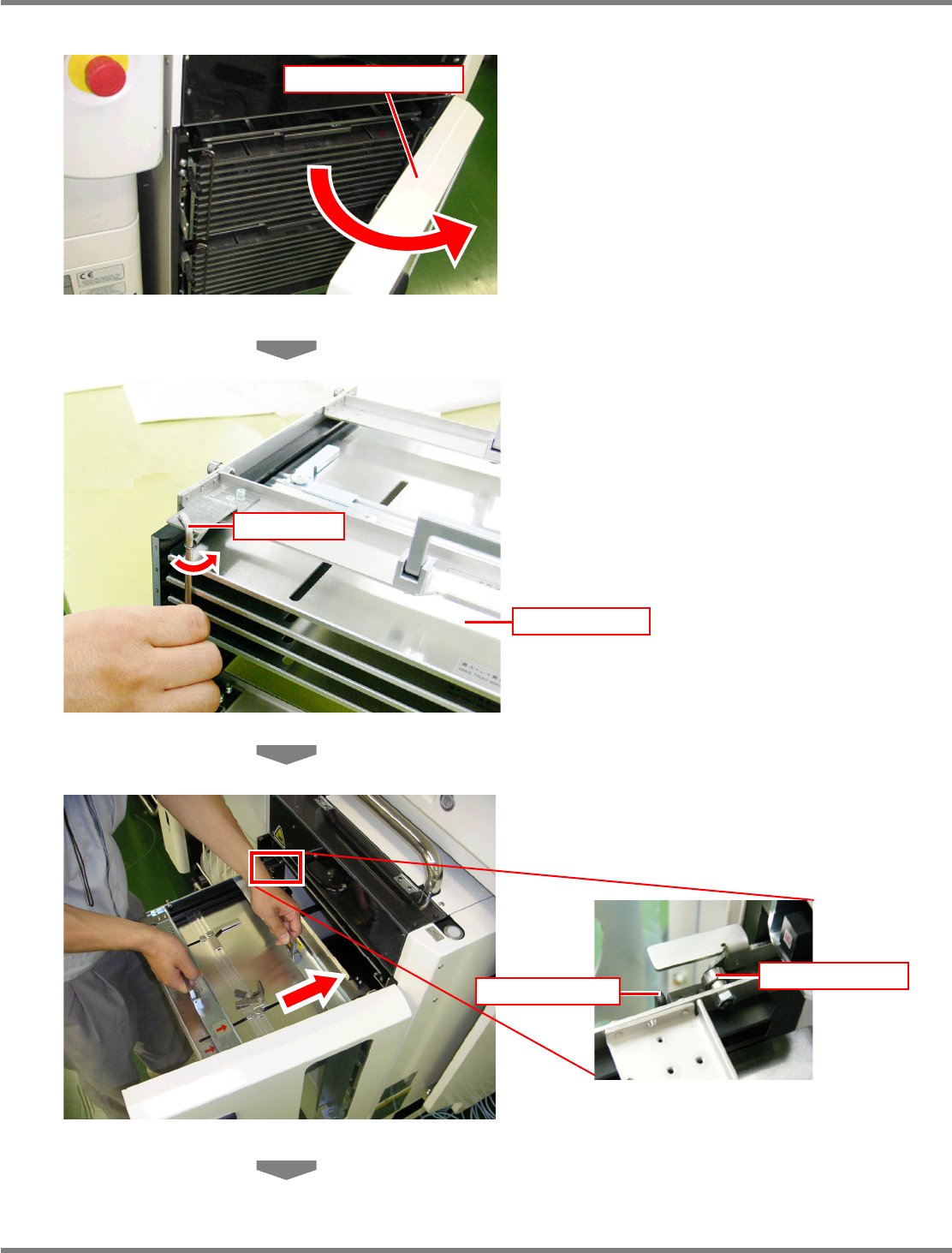

6
打开托盘箱门。
7
当托盘箱内装有托盘板时，请锁定。
∗
请确认托盘箱已被锁定。
8
将托盘箱的滚轮放到多段托盘主体的
导轨轨道上。
EJK1A-044P
滚轮
导轨轨道
托盘箱门
EJK1A-035P
托盘箱
锁定
