NPM-D 生产篇 3.3 生产前的准备 EJM1DC-MB-03O-00 Page 3-11 2 将托盘放到托盘板上， 使可动导向件滑 动靠住托盘的侧面， 然后拧紧导向件螺 丝。 3 扳动夹具解除手柄， 使夹具手柄在解除 位置被固定住为止。 4 使夹具与托盘之间的间隔 (A) 保持大约 1 mm ，滑动轨道进行调整。 5 拧紧轨道螺丝 c (2 个 ) 。 6 进行调整，使夹具压住托盘的中心位 置。 7 拧紧夹具螺丝。 407C-00…
NPM-D
生产篇
3.3
生产前的准备
Page 3-10 EJM1DC-MB-03O-00
3.3.3
将托盘装到托盘板上

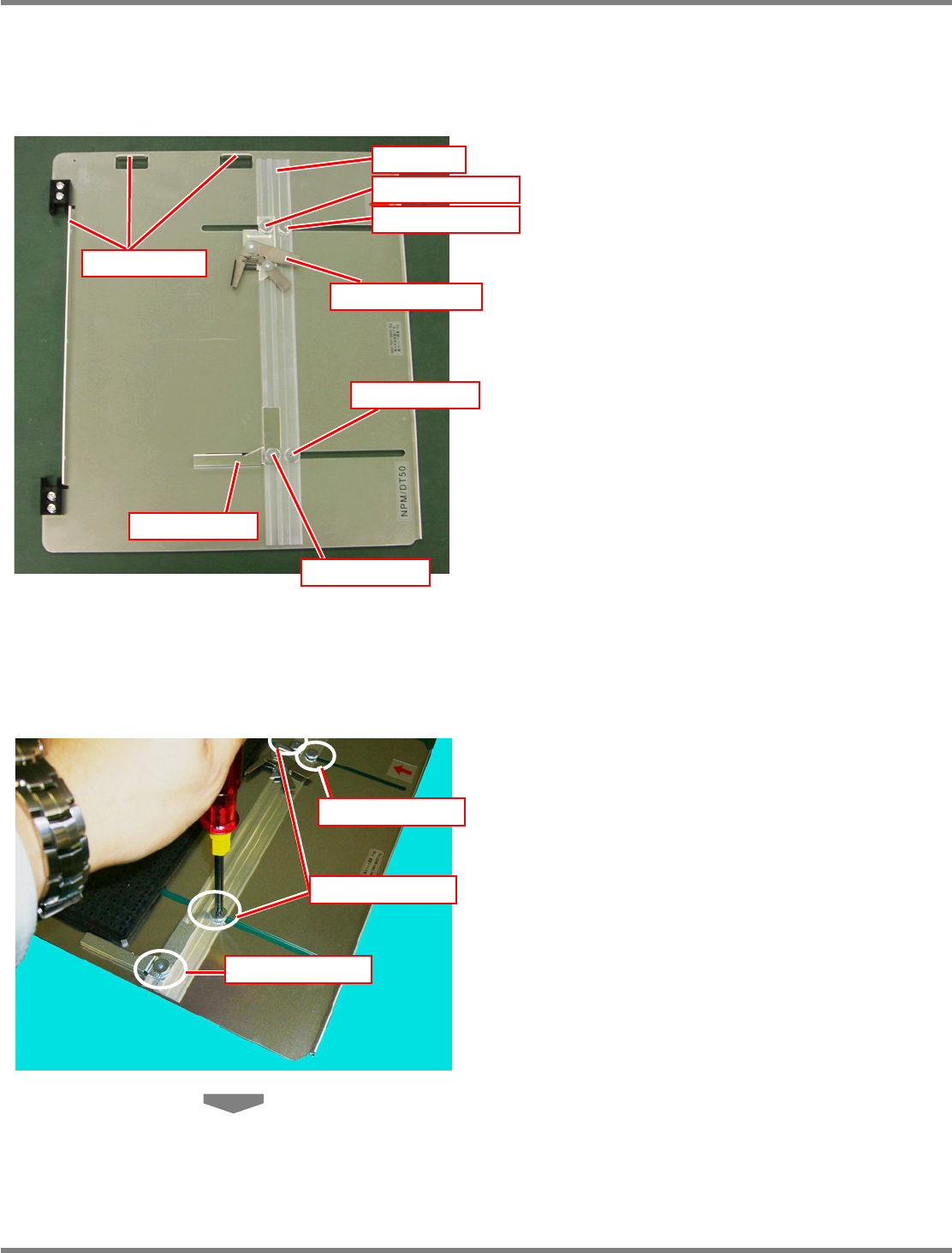

托盘板的调整
为了适应多种托盘尺寸，托盘板使用可调节式托盘板。
z
托盘板的调整步骤
1
用工具中的十字形螺丝刀分别将轨道
螺丝
(2
个
)
、导向件螺丝和夹具螺丝松
开。
EJK1A-025P
夹具螺丝
导向件螺丝
轨道螺丝
固定导向件
轨道
轨道螺丝
夹具螺丝
夹具手柄
轨道螺丝
可动导向件
导向件螺丝
NPM-D
生产篇
3.3
生产前的准备
EJM1DC-MB-03O-00 Page 3-11

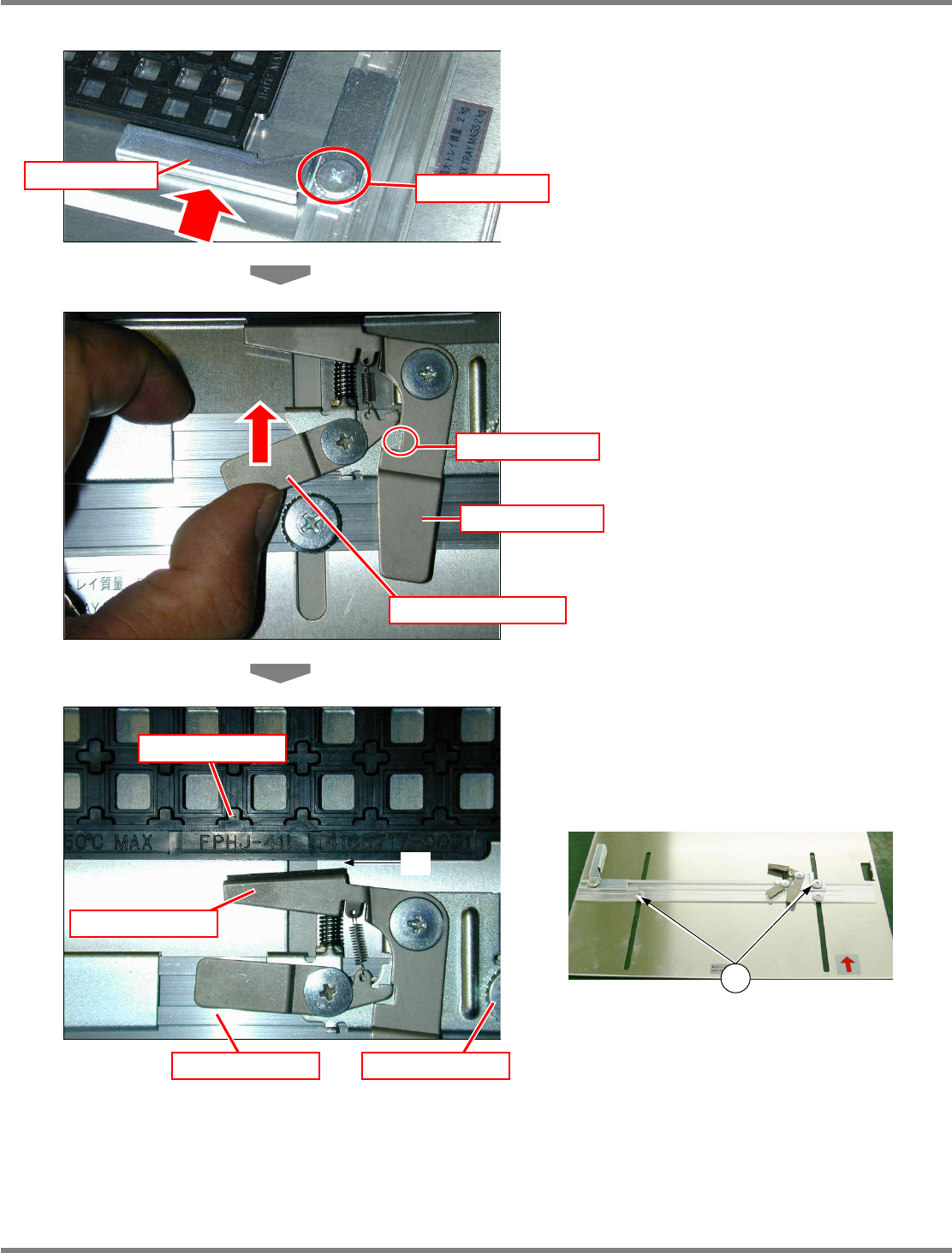

2
将托盘放到托盘板上，使可动导向件滑
动靠住托盘的侧面，然后拧紧导向件螺
丝。
3
扳动夹具解除手柄，使夹具手柄在解除
位置被固定住为止。
4
使夹具与托盘之间的间隔
(A)
保持大约
1 mm
，滑动轨道进行调整。
5
拧紧轨道螺丝
c
(2
个
)
。
6
进行调整，使夹具压住托盘的中心位
置。
7
拧紧夹具螺丝。
407C-004P
可动导向件
导向件螺丝
407C-008P
夹具手柄
夹具解除手柄
解除位置
EJK1A-038P
1
407C-006P
(A)
托盘
夹具
轨道
夹具螺丝
NPM-D
生产篇
3.3
生产前的准备
Page 3-12 EJM1DC-MB-03O-00
托盘的安装
1
将托盘装到托盘板上。
2
扳动夹具手柄，直到使夹具解除手柄脱
扣为止，然后再松开。
3
确认托盘已牢固地被固定住了。
∗
晃动较大时，请调整托盘板。
407C-007P
夹具手柄
夹具解除手柄
