NPM-D 生产篇 2.1 示教开始前 Page 2-2 EJM1DC-MB-02O-0 0 2.1 示教开始前 2.1.1 双轨模式的情况下 请指定要示教侧的轨道后，执行生产 数据示教动作。 ∗ 关于元件识别示教， 因为不存在不同轨道的区别， 所以不用指定轨道后进行示教。 ( 轨道切换按钮处于无效 的状态。 ) DualDataTeachPCBR ecog-01C00
NPM-D
生产篇
EJM1DC-MB-02O-00 Page 2-1
2.
生产数据和示教
在本章中，对生产相关数据的确认和修正以及示教进行说明。
关于生产数据的各参数的详细内容，请参阅
NPM-DGS
的使用说明书。
如果在
LNB
连接的状态下修正数据，新的数据则被自动上载到
LNB
。
NPM-D
生产篇
2.1
示教开始前
Page 2-2 EJM1DC-MB-02O-00
2.1
示教开始前
2.1.1
双轨模式的情况下
请指定要示教侧的轨道后，执行生产数据示教动作。
∗
关于元件识别示教，因为不存在不同轨道的区别，所以不用指定轨道后进行示教。
(
轨道切换按钮处于无效
的状态。
)
DualDataTeachPCBRecog-01C00
NPM-D
生产篇
2.1
示教开始前
EJM1DC-MB-02O-00 Page 2-3
2.1.2
识别方法

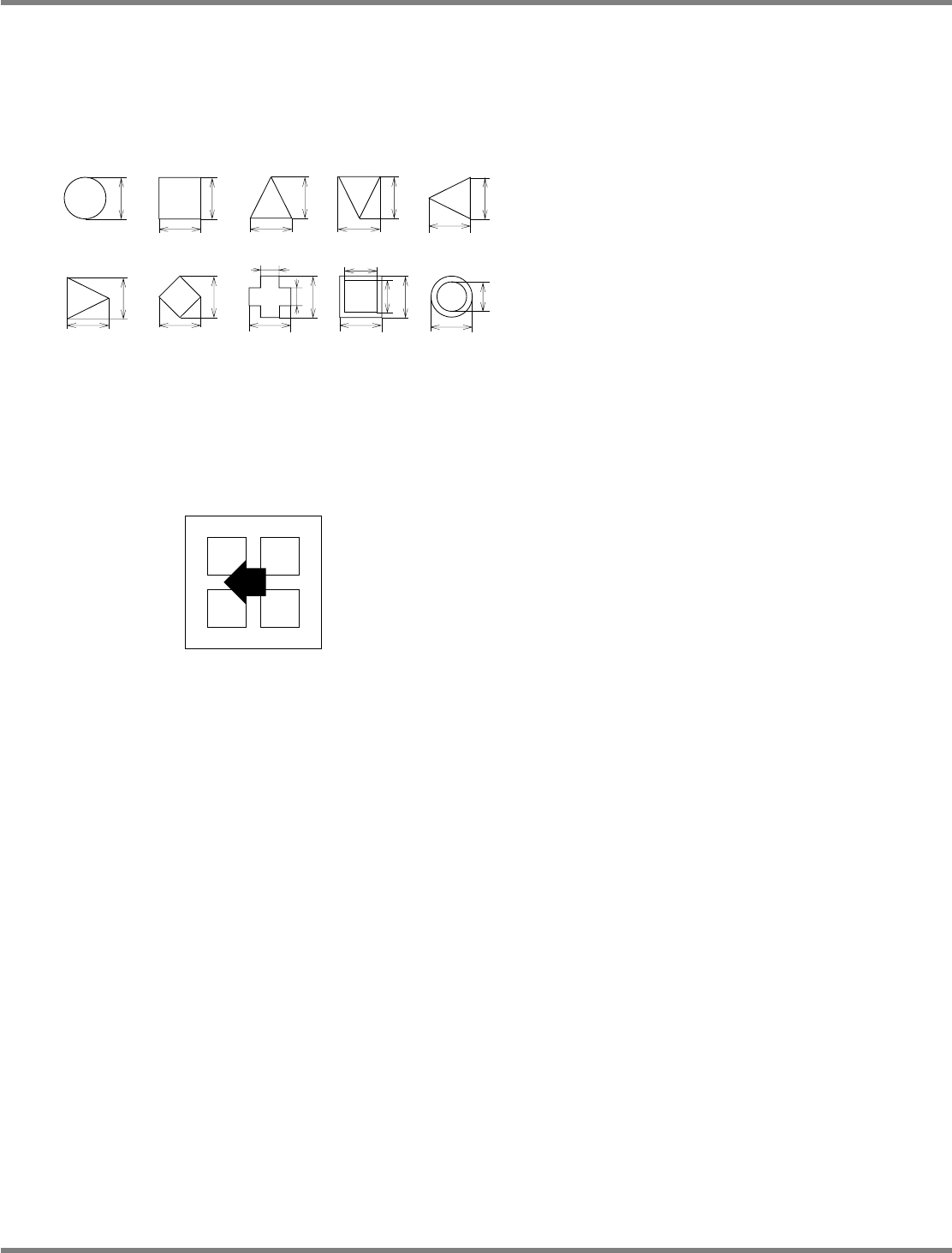

识别方法根据识别对象的不同，有形状指定识别与图案对照识别两种。
1.
形状指定识别
(
基板识别
)
本方法在识别对象为以下图形、各尺寸明确的情况下使用。
•
形状
(
自动
):
自动设定照明值
•
形状
(
手动
):
手动设定照明值
∗
像纸苯酚基板那样，当标记与标记背景颜色对
比不明显时使用。
(
因对比不明显而无法自动设
定照明时使用
)
2.
图案对照识别
识别对象
(
标记
)
形状复杂、轮廓模糊时或识别对象过大无法容纳在识别画面时使用。
<
识别画面
>
•
4
点图案
元件识别
4
点图案
a
b
c
d
b
b
a
b
a
b
aa
c
a
bd
b
a
a
b
a
b a
