NPM-D 生产篇 3.4 生产开始 EJM1DC-MB-03O-00 Page 3-17 在独立贴装模式的情形下 1 按 。 ∗ 在单独贴装模式下，显示 。 ∗ 单独实装模式是指由前侧臂进行前侧 生产，由 后侧臂进行后侧生产的模式。 2 按轨道选择按钮。 ∗ 在两轨上开始生产时 : 请选择 。 只开始轨道 1 的生产时 : 请选择 。 只开始轨道 2 的生产时 : 请选择 。 3 先确认伺服开关处于 ON 的状态， 再按 + 。 …
NPM-D
生产篇
3.4
生产开始
Page 3-16 EJM1DC-MB-03O-00
2
将伺服开关置于
ON
。
3.4.2
开始操作
在交替贴装模式的情形下
1
按
。
2
先确认伺服开关处于
ON
的状态，再按
+
。
•
自我诊断
(
“3.4.3
自我诊断中
”) Æ
进
行
原点复归
(
“3.4.4
原点复归
”)
。基板
从前工序搬入，则开始生产。
DualComEnabStart-01C50
1
NPM-D
生产篇
3.4
生产开始
EJM1DC-MB-03O-00 Page 3-17

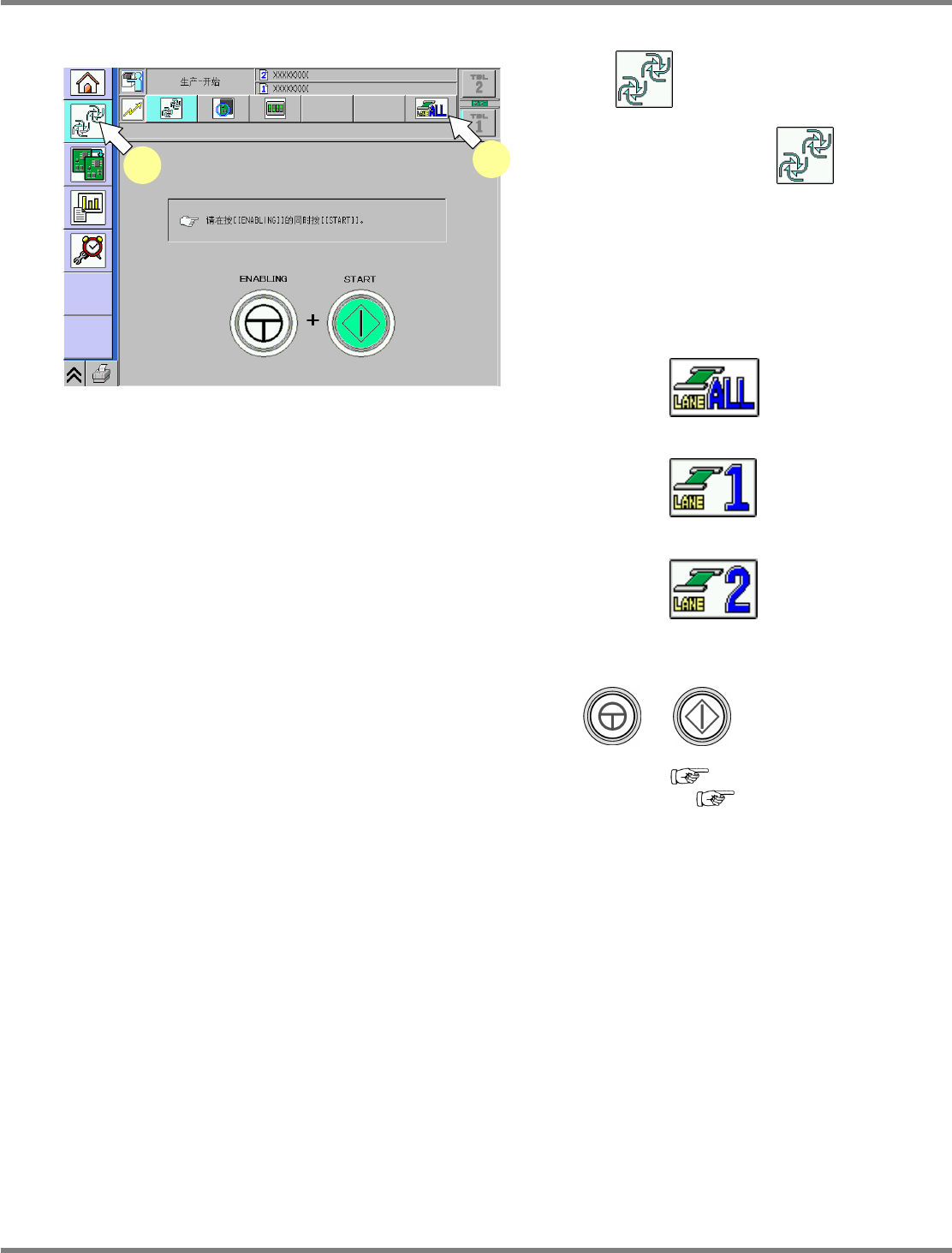

在独立贴装模式的情形下
1
按
。
∗
在单独贴装模式下，显示
。
∗
单独实装模式是指由前侧臂进行前侧生产，由
后侧臂进行后侧生产的模式。
2
按轨道选择按钮。
∗
在两轨上开始生产时
:
请选择
。
只开始轨道
1
的生产时
:
请选择
。
只开始轨道
2
的生产时
:
请选择
。
3
先确认伺服开关处于
ON
的状态，再按
+
。
•
自我诊断
(
“3.4.3
自我诊断中
”) Æ
进
行
原点复归
(
“3.4.4
原点复归
”)
。基板
从前工序搬入，则开始生产。
IDualComEnabStart-01C00
1
2
NPM-D
生产篇
3.4
生产开始
Page 3-18 EJM1DC-MB-03O-00

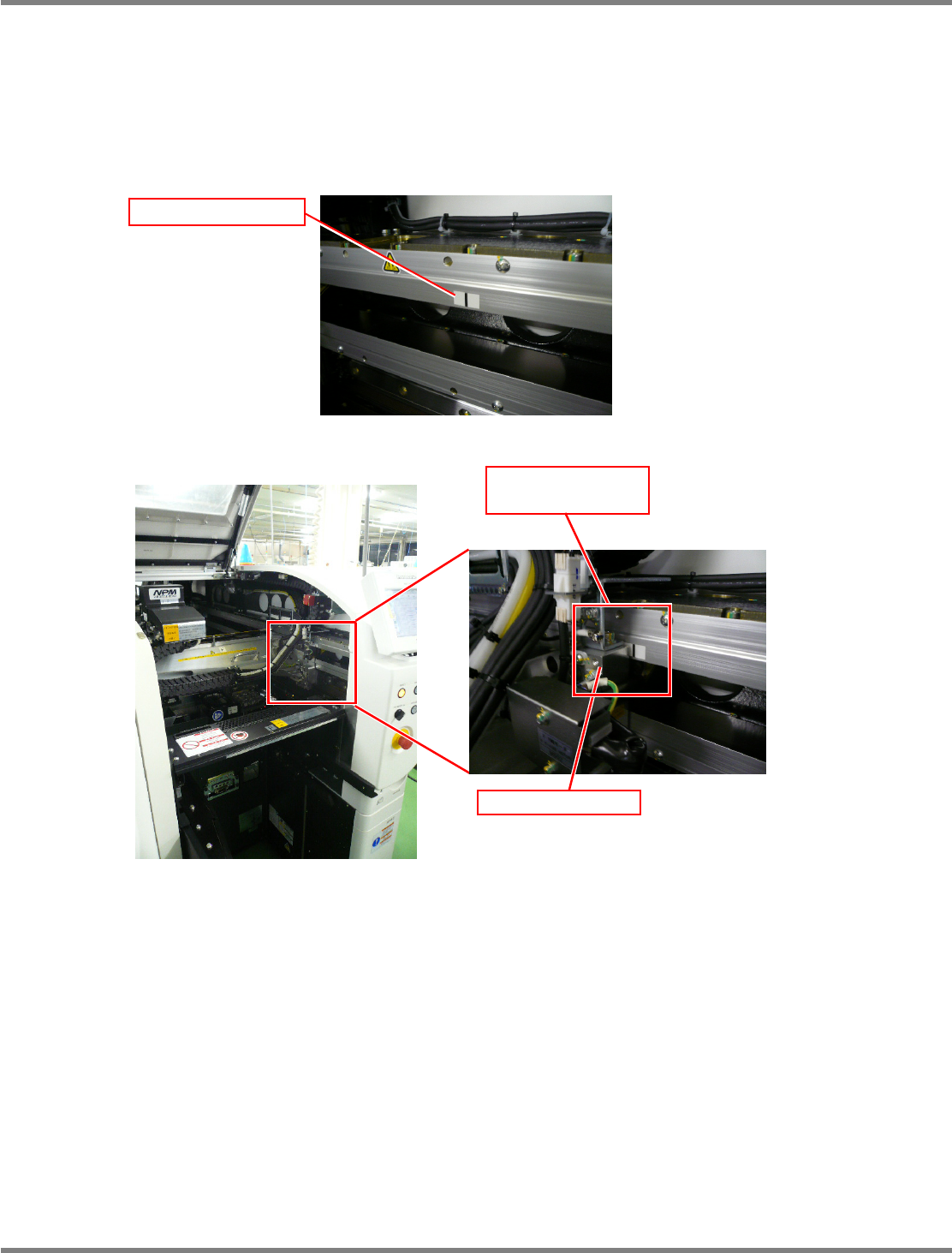

在取下了交换台车的情形下
在独立贴装模式下的交换台车已被取下的状态下，能够在对面机械梁上进行生产。
在对面机械梁上进行生产时，为了安全，请确认已取下交换台车一侧的
X
机械梁端位于粘贴在
Y
机械梁上退避标签范围内后，再进行生产。
如果在范围外存在
X
机械梁，请以手动将
X
机械梁移动到退避位置标签的位置上。
退避位置标签
X
机械梁端
确认位于退避位置标签
内。
