1.2.4
供料器安装位置确认
用不同颜色显示生产数据中的供料器位置和实际安装的供料器位置情况。
在该画面上可确认写入供料器的元件信息。
还可以通过供料器信息的详细窗口画面对现在使用卷带和拼装卷带的信息进行确认。
通过供料器信息的详细窗口画面可以确认的内容有
:
余数、元件数、元件名、用户领域、时间信息、生产线
名、机器名、吸头号。
1
按 。
2
按
。
3
按
[

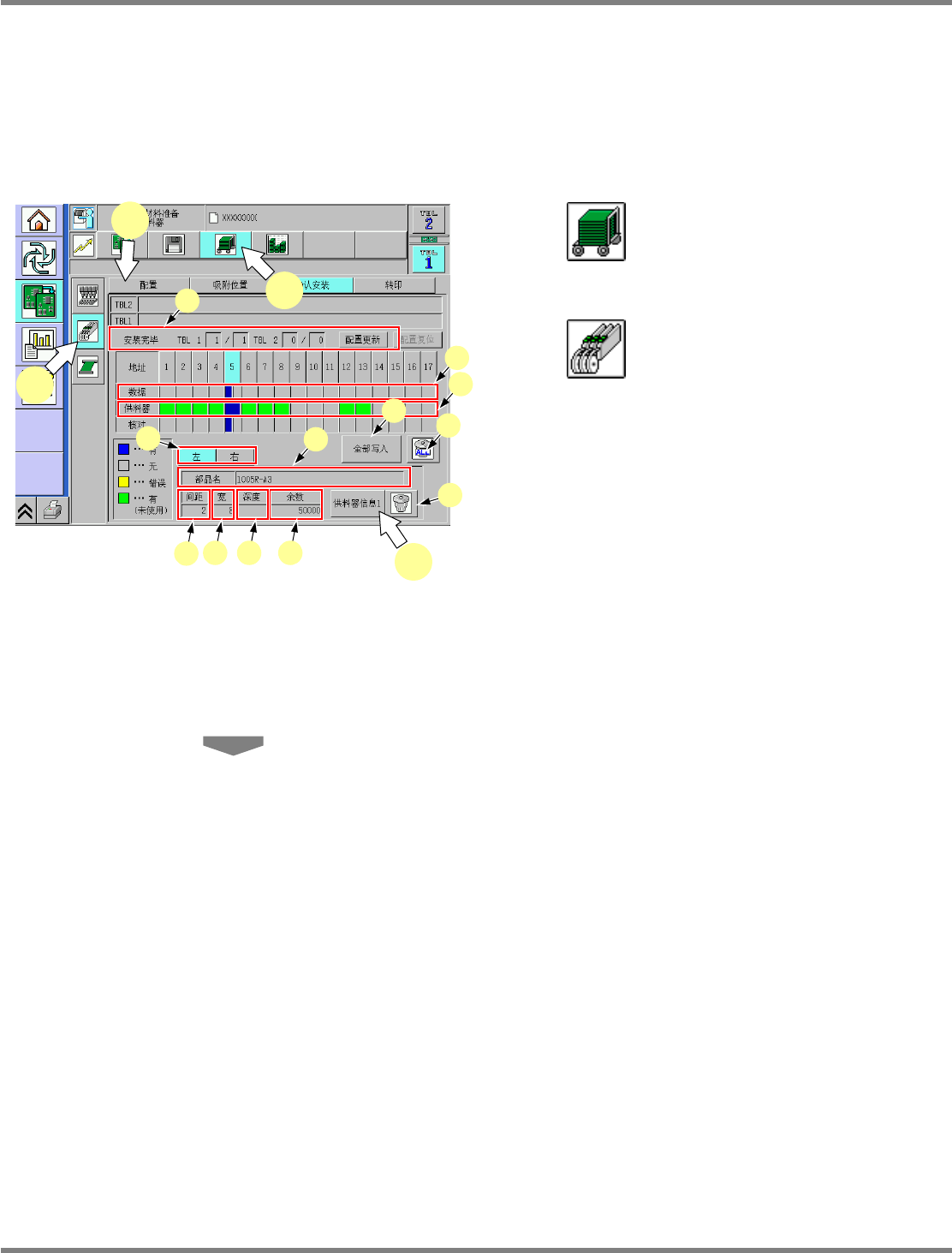

确认安装
]
。
•
显示以下内容。
a. ‘
安装完毕
’
显示整体安装完毕情况。
生产数据中不使用的数据不计入安装完毕范
围内。
b. ‘
安装状态
(
数据
)’
蓝色显示用生产数据中要求的供料器进行生
产时要使用的数据
;
黄绿色显示生产数据中要求了但生产中不使
用的数据。
c. ‘
安装状态
(
供料器
)’
生产数据中要求的数据与实际安装的供料器
数据相符时用蓝色显示
;
实际安装的供料器
与生产数据中配置的数据不相符时用黄色显
示。
另外，生产数据中没有要求的插槽号码
(
地
址
)
上即使设置了供料器也将没有颜色显
示。
d. ‘
部品名
’
显示元件名称。
e. ‘
间距
’
显示编带的进给间距。
f. ‘
余数
’
显示元件的余数。
g. ‘
宽
’
显示卷带的宽度。
h. ‘
深度
’
卷带的深度显示是纸质还是塑料。
ChangeFeederCheck-01C04
1
3
a
b
c
d
e
g
f
k
2
h
i
l
4
j
NPM-D
生产篇
1.2
准备作业
EJM1DC-MB-01O-00 Page 1-17
i. [
左
]/[
右
]
用于双供料器时。按
[
左
]
显示左侧的元件
;
按
[
右
]
显示右边的元件。
j. [
全部写入
]
将生产数据的元件配置信息全部写入供料器
的元件信息内。
这个项目只有在选购件供料器的元件核对为
ON
之际显示。
k.
所有供料器的部品信息被复位。
l.
对所选地址的供料器中写入的元件信息进行
复位。
4
按
[
供料器信息
1]
。
•
显示供料器信息的详细窗口画面。
画面显示
‘
余数
’
、
‘
元件数
’
、
‘
部品名
’
、
‘
用户领域
’
、
‘
时间信息
’
、
‘
生产线名
’
、
‘
机器名
’
、
‘
吸头号
’
。

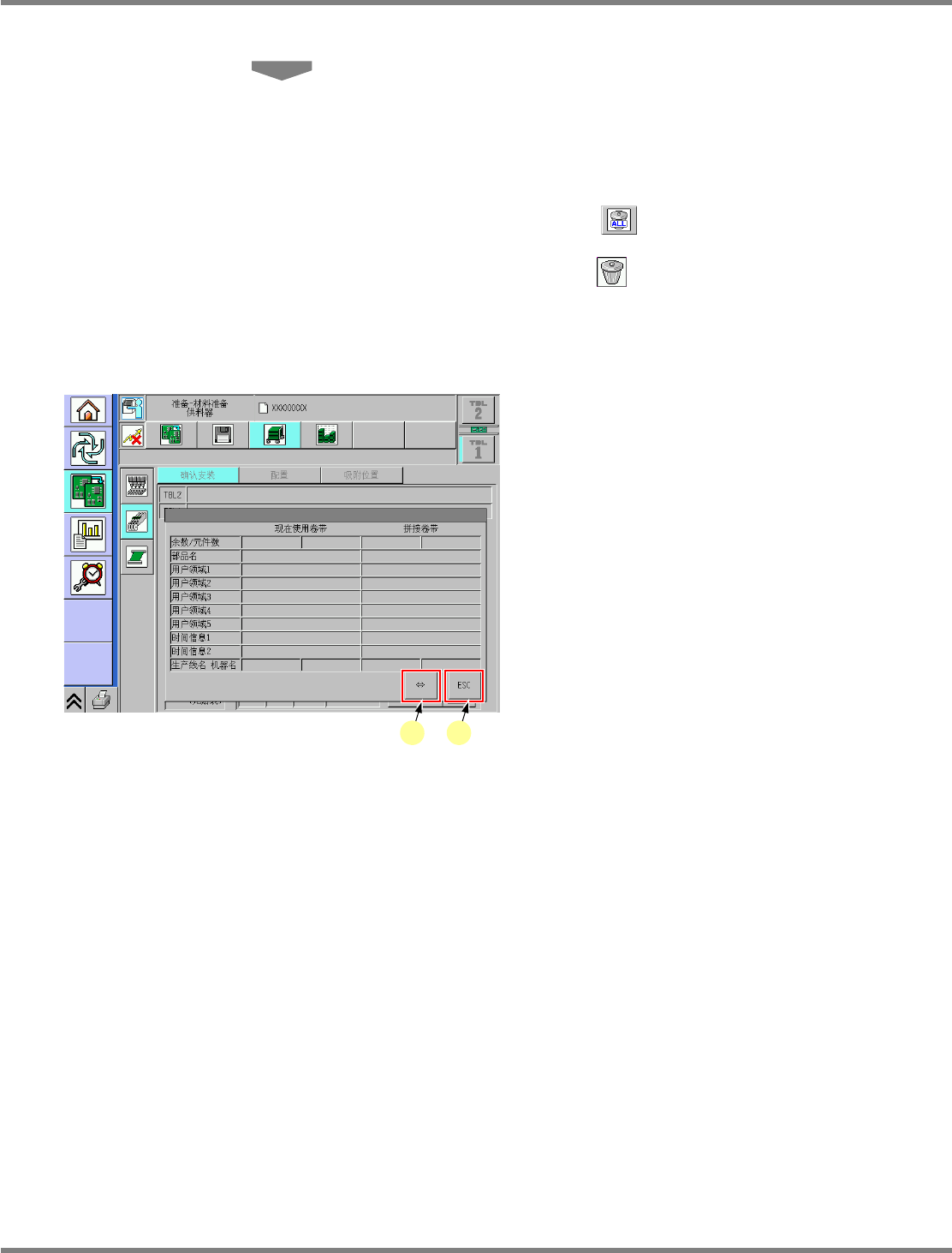

m. [
⇔
]
在供料器信息的详细窗口中名称过长时，按
下以显示出未显示的部分。
n. [ESC]
关闭供料器的详细窗口画面。
ChangeFeederCheckWindow-01C00
m n
NPM-D
生产篇
1.2
准备作业
Page 1-18 EJM1DC-MB-01O-00
1.2.5
供料器配置
可以确认设置在工作台上的供料器状态。
按照供料器的插槽号码
(
地址
)
顺序，显示各个供料器的元件信息。
实际的供料器和元件余数不相符时，可以录入元件的余数。

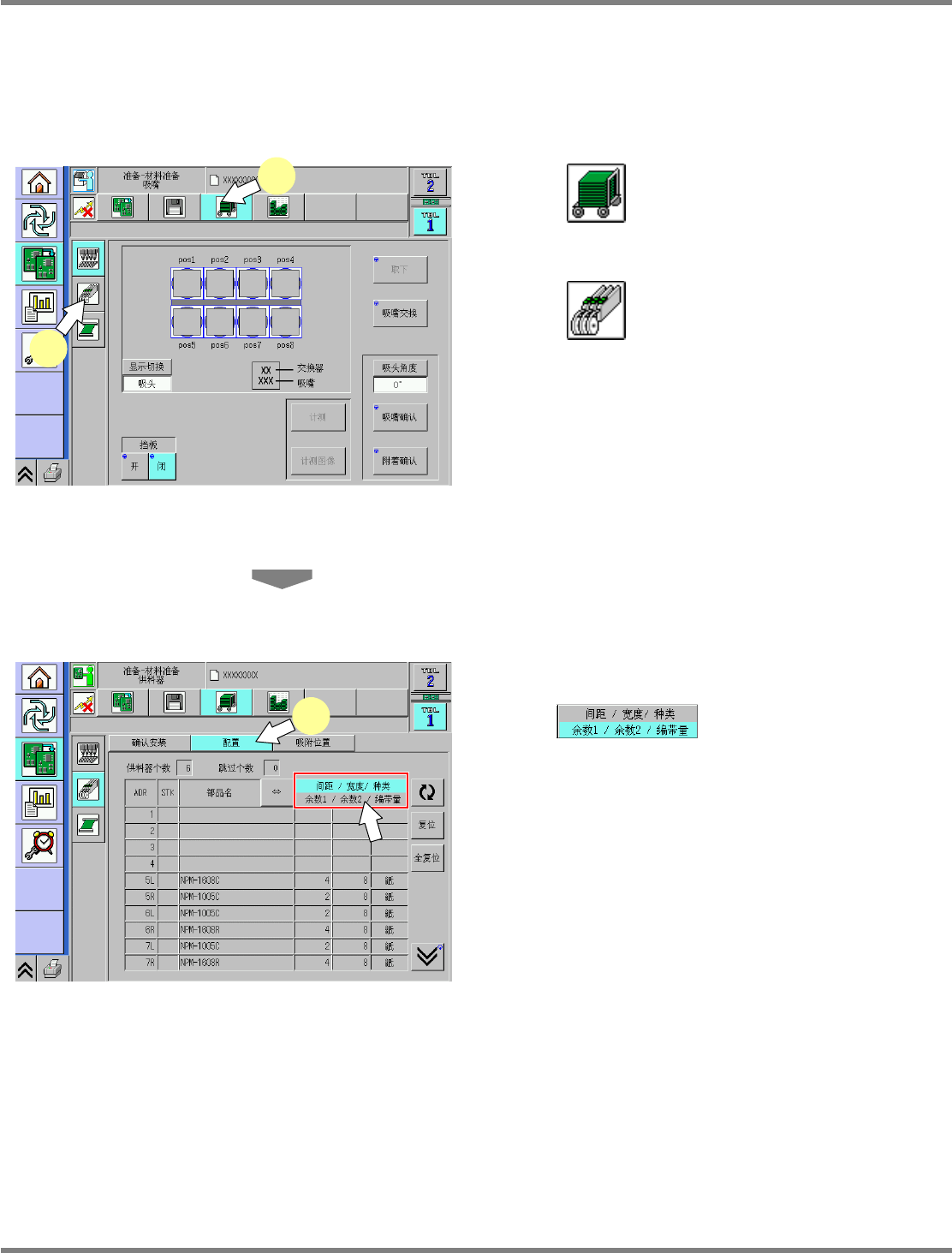

1
按
。
2
按
。
3
按
[
配置
]
。
∗
按
切换
“
间距
/
宽度
/
种
类
”
和
“
余数
1 /
余数
2 /
编带量
”
的显示。
ChangeNozzleSet-03C00
1
2
ChangeFeederLayout-01C00
