NPM-D 生产篇 2.9 贴装条件 Page 2-44 EJM1DC-MB-02O-00 2.9 贴装条件 对供料器配置信息进行贴装条件的数 据输入和修正。 1 按 [ 贴装条件 ] 。 a. ‘ 卷带 ’ 显示配置在供料器上的的插槽号码 ( 地址 ) 和编带的配置位置 (L 或 R) 。 b. ‘ 部品名 ’ 显示部品的名称。 c. ‘ 形状 ’ 显示部品的形状类型。 d. 切换供料器的配置信息，并显示。 e. 显示项目 显示所选择…

100%1 / 408
NPM-D
生产篇
2.8
元件形状
EJM1DC-MB-02O-00 Page 2-43

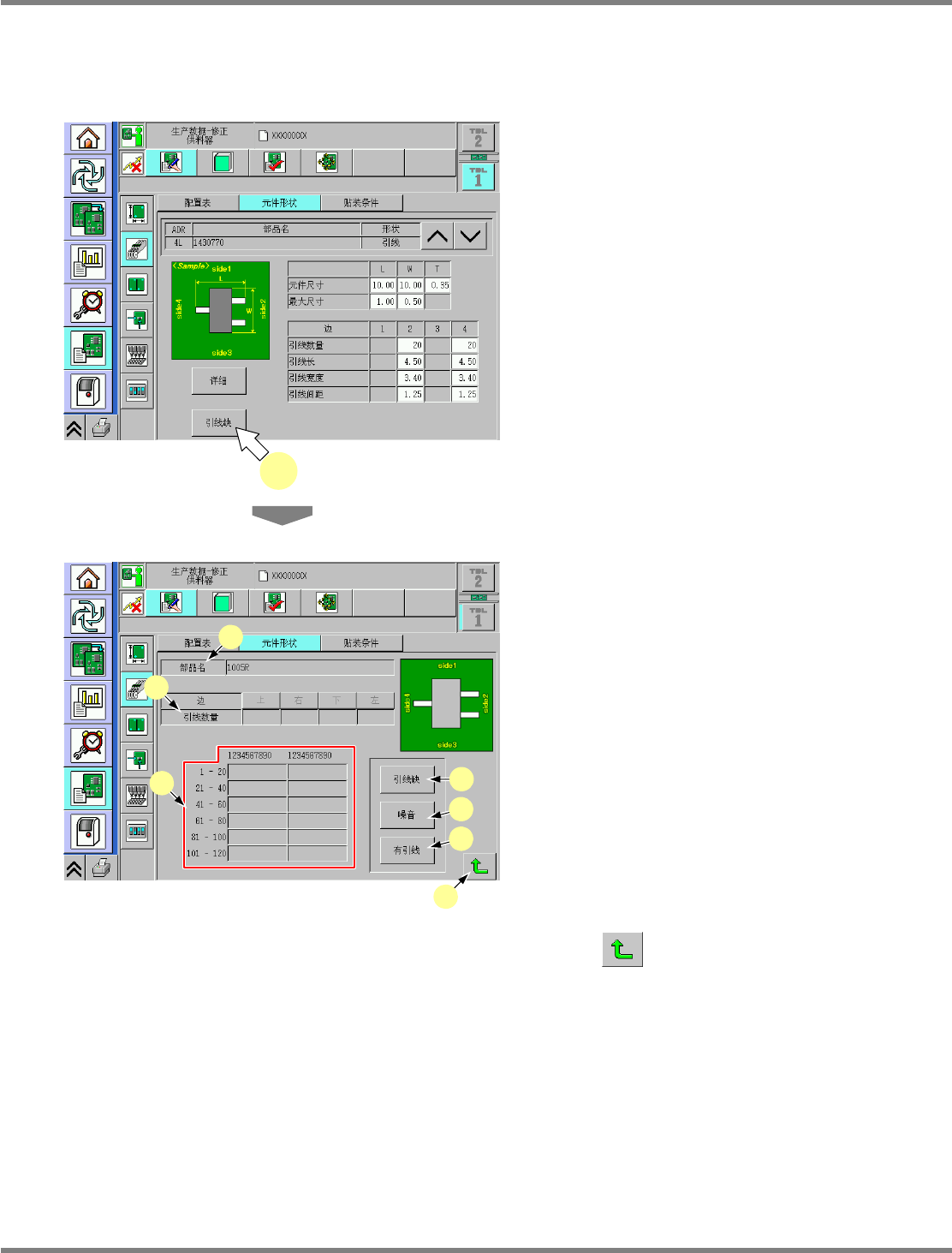

2.8.2
元件形状
(
引线缺
)
针对供料器配置信息进行部品形状中有关导线缺的确认。
1
按
[
引线缺
]
。
a. ‘
部品名
’
显示部品的名称。
b. ‘
引线数量
’
显示所选择的元件的引线总数。
c. ‘1–20’
、
‘21–40’
、
‘41–60’
、
‘61–80’
、
‘81–100’
、
‘101–120’
显示是否有元件的卷带。
{ :
有导线
×
:
无导线
N :
噪音
d. [
引线缺
]
设定为有引线缺。
e. [
噪音
]
设定噪音。
f. [
有引线
]
即使判定为引线缺，但发现实际有引线时，
可以按这个按钮解除判定。
g.
回到本画面的前一画面。
DataModifyPartShape-02C02
1
DataModifyPartShapeLead-01C00
a
b
c
d
e
f
g
NPM-D
生产篇

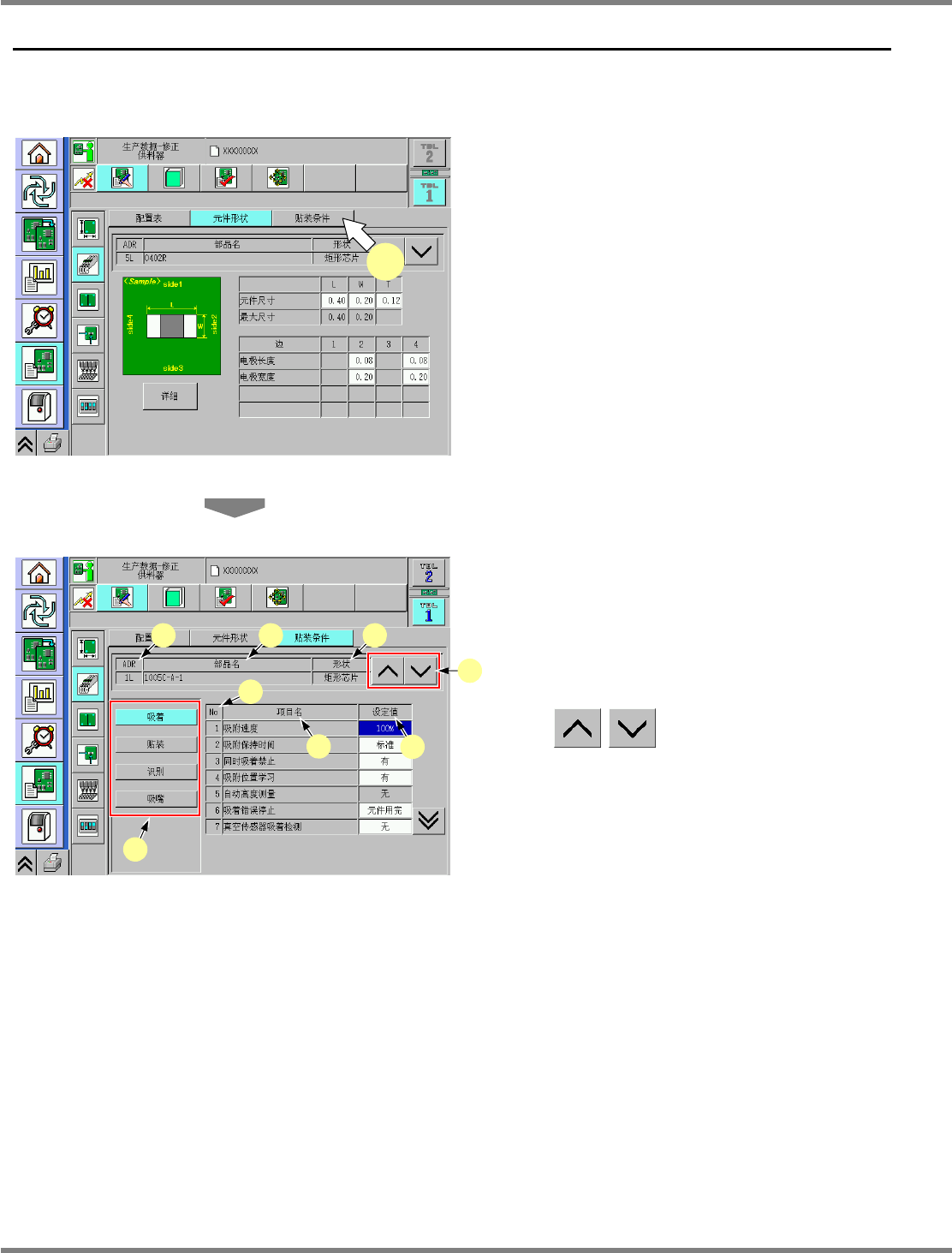

2.9
贴装条件
Page 2-44 EJM1DC-MB-02O-00
2.9
贴装条件
对供料器配置信息进行贴装条件的数据输入和修正。
1
按
[
贴装条件
]
。
a. ‘
卷带
’
显示配置在供料器上的的插槽号码
(
地址
)
和编带的配置位置
(L
或
R)
。
b. ‘
部品名
’
显示部品的名称。
c. ‘
形状
’
显示部品的形状类型。
d.
切换供料器的配置信息，并显示。
e.
显示项目
显示所选择的项目。
f. ‘No’
从
1
起按顺序显示。
g. ‘
项目名
’
显示贴装条件的项目名称。
h. ‘
设定值
’
显示贴装条件项目的设定值。
DataModifyPartShape-01C02
1
DataModifyMountCondition-01C03
a b c
d
h
f
g
e
NPM-D
生产篇
2.10
实装坐标示教
EJM1DC-MB-02O-00 Page 2-45
2.10
实装坐标示教
2.10.1
关于实装坐标示教
生产基板的同一图案上连续发生实装位置偏移时，可通过实装坐标示教进行修正。
实装坐标示教有
3
种示教模式，请根据实装位置偏移的状态区别使用。
1.
贴装
仅在特定序列号发生实装位置偏移时使用。
变更示教完毕的序列号的贴装数据坐标。
2.
贴装
/
图案
在各图案的同一位置发生实装位置偏移时使用。
将其图案
No.
相同与示教后的元件之整个贴装数据坐标以及其相应图案的数据加以变更。
3.
原点偏移量
在用正常的数据进行基板识别但仍会发生全体的实装位置偏移时使用。变更原点偏移量及基板识别
坐标，使已示教的元件的变更坐标量反映到所有元件上。
要求
在进行这些示教前，请确认
CAD
数据与正使用的数据是否一致。这些示教等于变更
CAD
数据相同的操作，所以请正确进行示教后的数据管理。
当在选择计测位置下选择了中心／计测
1
／计测
2
／计测
3
／计测
4
时
参照基板画像来设定元件的贴装位置。
无论未贴装／贴装基板，都指定基板上任意位置的当前位置和需要贴装的位置
(
修正位置
)
后，示教这两个
位置的相对偏移量，并反映进数据。
计测位置的选择，无需与中心对称，因此能够自由选择。
当选择了多个位置时，将平均偏移量反映进数据。
当在计测位置下选择了设定元件位置时
参照基板和元件的画像来设定元件的贴装位置。
在选择设定元件位置时，针对任意的
2
点来调整位置。
首先，参照元件的画像来指定任意的位置
(
第
1
点
)
。接着参照基板的画像来设定需要贴装的位置
(
修正位
置
)
。同样，参照元件的画像来指定任意位置
(
第
2
点
)
。然后参照基板的画像来设定需要贴装的位置
(
修正
位置
)
。
示教
2
点的平均偏移量后，反映进数据。
在设定元件位置之际，可以选择实际吸附元件后进行识别的方式，或不使用元件而描绘元件形状的方式。
引线插件等元件，可以在贴装之前示教元件的引线位置和基板的插孔位置。
从第二次示教起，可以使用上一次的示教数据。由此，示教不在元件上进行而只属于在基板上进行的操作。
