NPM-D
生产篇
3.6
生产信息
Page 3-58 EJM1DC-MB-03O-00

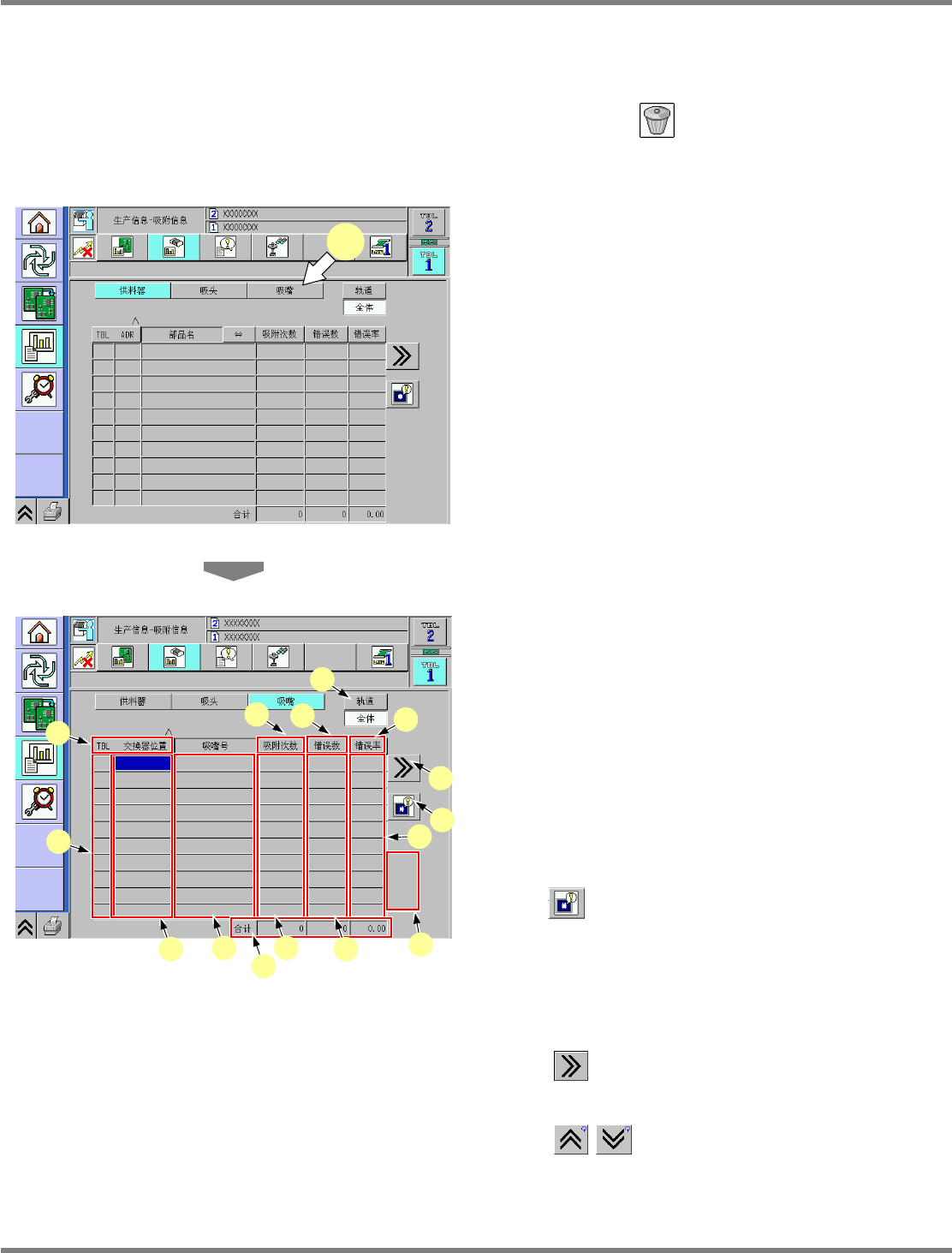

吸着信息
(
吸嘴
)
显示生产中各个吸嘴的元件吸着信息。
对当前生产机种中不使用的吸嘴显示为
“
未使用
”
。
无论是否进行机种切换，各数值的计算都从上一次清除
(3.6.1
运转信息
n.
)
以后开始累计。
另外，在错误详细画面中，还可以确认吸着错误、识别错误、元件立起次数等错误详细内容。
1
按
[
吸嘴
]
。
a. ‘TBL’
显示所选择工作台号。
b. ‘
交换器位置
’
显示所选择的工作台上吸着的吸嘴交换器
号。
c. ‘
吸嘴号
’
显示吸着的吸嘴种类。
d. ‘
吸附次数
’
显示各个吸嘴的吸着次数。
e. ‘
错误数
’
显示错误次数。
f. ‘
错误率
’
显示错误次数占吸着次数的错误率。
g. ‘
合计
’
显示所有吸嘴的吸着次数合计、错误次数合
计、错误次数合计占吸着次数合计的比率。
h. [TBL
交换器位置
]
每按一次该按钮，排序到工作台信息和交换
器位置的升序或者降序。
i. [
吸附次数
]
每按一次该按钮，将吸着信息排序到吸着次
数的升序或者降序。
j. [
错误数
]
每按一次该按钮，将吸着信息排序到错误次
数的升序或者降序。
k. [
错误率
]
每按一次该按钮，将吸着信息排序到错误率
的升序或者降序。
l.
将画面转换为错误画面
(
吸嘴
)
，确认发生错
误时的图像。
m. [
轨道
]
将全部的显示项目都切换为按照每个轨道而
显示的方式。当选择了每个轨道时，将显示
所选择轨道的吸附信息。
n.
将画面转换为详细画面，确认错误的详细内
容。
o.
可上下换页显示一览内容。
ProdInfoPickupFdr-01C05
1
ProdInfoPickupNzl-01C03
h
j
k
i
l
n
a
b e
g
c d
f
o
m
NPM-D
生产篇
3.6
生产信息
EJM1DC-MB-03O-00 Page 3-59

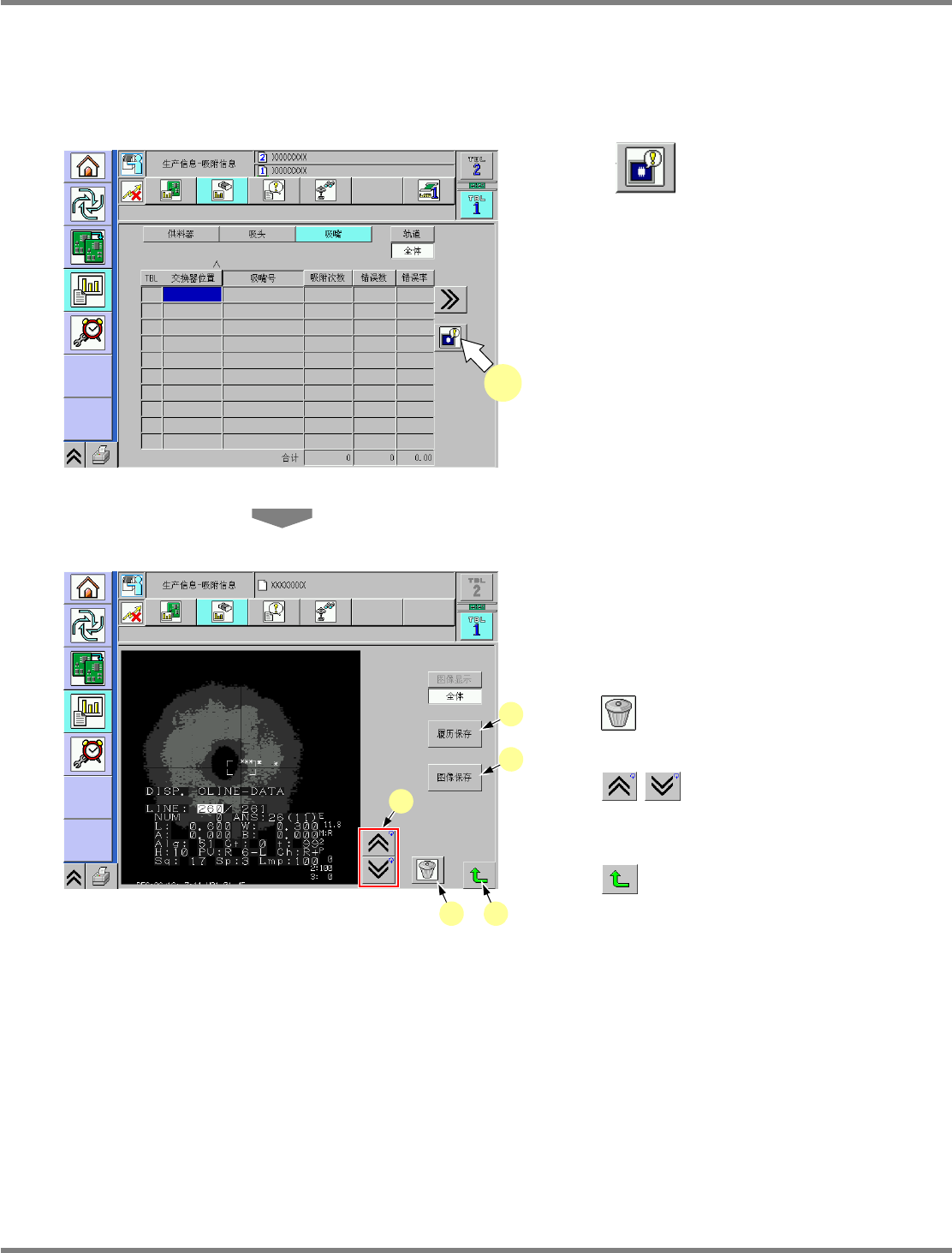

吸着信息
(
吸嘴
(
识别错误图像
))
显示发生错误时的图像。打开画面后第一页是最新图像。
可用上、下按钮切换图像显示。
1
按
。
a. [
履历保存
]
保存错误履历的信息。
b. [
图像保存
]
保存错误图像。
c.
清除当前记忆的错误图像。
d.
存在复数张错误图像时，按此键可进行图像
换页。
e.
回到
“
吸着信息
_
吸嘴
”
。
ProdInfoPickupNzl-01C03
1
ProdInfoNzlRecogPicture-01C02
d
a
b
c e
NPM-D
生产篇
3.6
生产信息
Page 3-60 EJM1DC-MB-03O-00

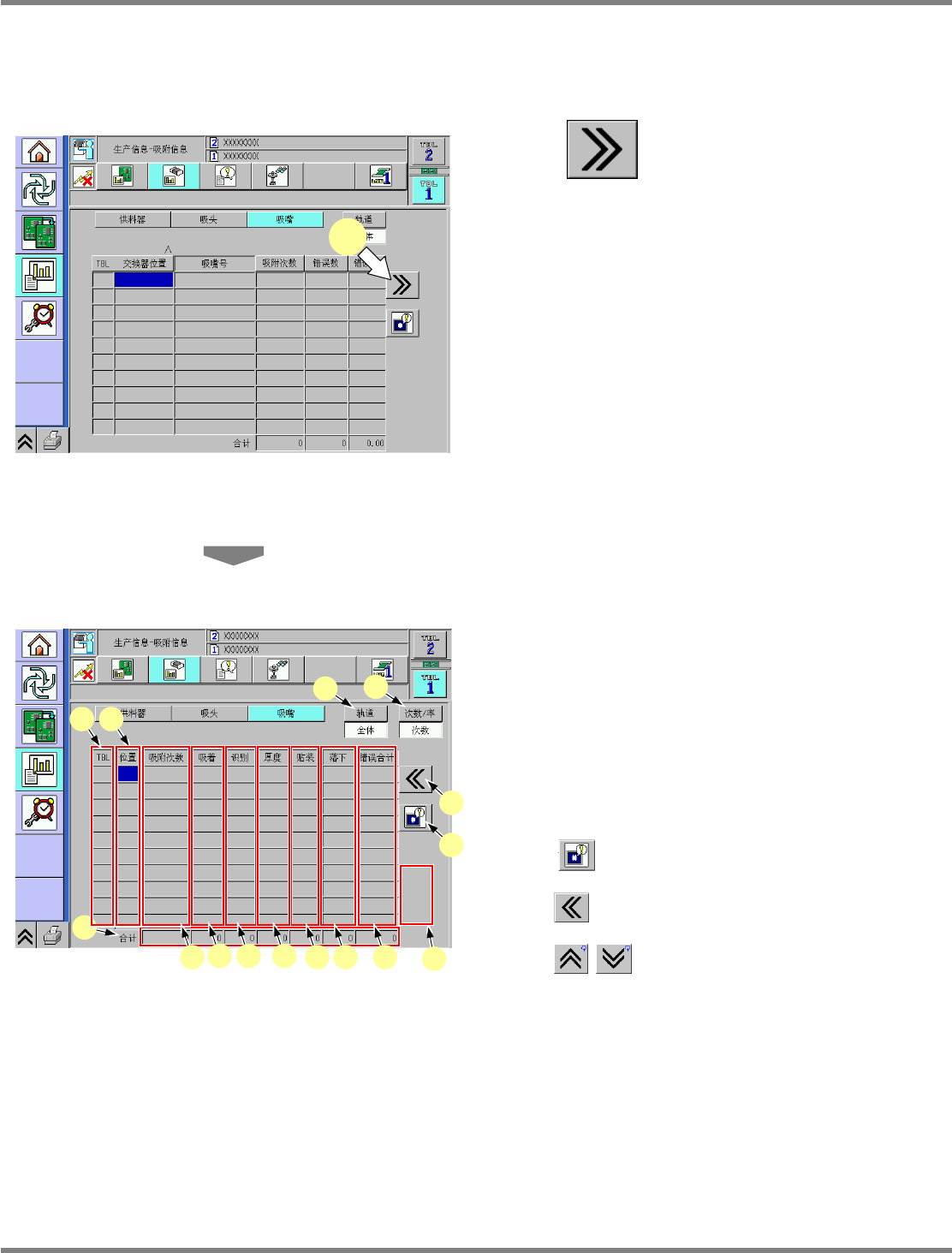

吸着信息
(
吸嘴
(
错误详细
))
此画面还可以显示错误的详细内容如
:
吸着错误、识别错误、元件立起次数等。
1
按
。
a. [
次数
/
率
]
切换显示错误的次数货比率。
b. [
轨道
]
将全部的显示项目都切换为按照每个轨道而
显示的方式。当选择了每个轨道时，将显示
所选择轨道的吸附信息。
c. ‘TBL’
显示所选择工作台的序号。
d. ‘
位置
’
显示在所选择工作台上，收纳吸着吸嘴的吸
嘴更换器的组号。
e. ‘
吸附次数
’
显示各吸嘴的吸着次数。
f. ‘
吸着
’
显示吸着错误次数
(
率
)
。
g. ‘
识别
’
显示识别错误次数
(
率
)
。
h. ‘
厚度
’
显示发生厚度错误的次数
(
率
)
。
i. ‘
贴装
’
显示贴装错误次数
(
率
)
。
j. ‘
落下
’
显示发生落下错误的次数
(
率
)
。
k. ‘
错误合计
’
显示吸着、识别、元件立起错误的错误合计
次数
/
率。
l. ‘
合计
’
显示所有供料器的吸附次数
(
率
)
的合计、
各种错误次数
(
率
)
的合计。
m.
转换为
“
吸着信息
_
吸嘴
(
错误图像
)”
。
n.
转换为
“
吸着信息
_
吸嘴
”
。
o.
可上下换页显示一览内容。
ProdInfoPickupNzlErrDetail-01C04
b
d
m
a
h
i
j
l
f
g
o
c
e k
n
ProdInfoPickupNzl-01C03
1
