NPM-D 生产篇 3.5 生产中 Page 3-24 EJM1DC-MB-03O-00 No. 名称 说明 ① 生产枚数 生产的基板数和图案数 ② ‘ 运转率 ’ 本机的运转率 在运转率显示框的左边显示人脸图标 。 将 100 作为运转率的最高值 ∗ ，并以 5 阶段显示运转率。 : 针对最高运转率，运转率为 0% 以上～不到 20% : 针对最高运转率，运转率为 20% 以上～不到 40% : 针对最高运转率，运转率为 40% 以上…
NPM-D
生产篇
3.5
生产中
EJM1DC-MB-03O-00 Page 3-23
为点胶头时
为检查吸头时
DispenseProdTotalState-01C00
4
ProdTotalState-08C00
10
4
NPM-D
生产篇
3.5
生产中
Page 3-24 EJM1DC-MB-03O-00
No.
名称
说明
①
生产枚数
生产的基板数和图案数
②
‘
运转率
’
本机的运转率
在运转率显示框的左边显示人脸图标。
将
100
作为运转率的最高值
∗
，并以
5
阶段显示运转率。
:
针对最高运转率，运转率为
0%
以上～不到
20%
:
针对最高运转率，运转率为
20%
以上～不到
40%
:
针对最高运转率，运转率为
40%
以上～不到
60%
:
针对最高运转率，运转率为
60%
以上～不到
80%
:
针对最高运转率，运转率为
80%
以上～
100%
以下
∗
请参照数据编制篇
6.1.2
动作参数。
贴装完毕
1
枚基板所需要的时间
[
循环时间
1]:
从贴装前夹紧完成开始到贴装完成后夹紧解除前为止的时间
③
循环时间
[
循环时间
2]:
包括搬送时间的贴装时间
‘
实装点数
’
指在当前为止实装完毕的部品点数
‘
涂布点数
’ (
为点胶头时
)
迄今为止点胶完毕的部品点数
/
全部点胶部品点数
(
包括多点点胶的点胶部品点数
)
④
‘
检查视野数
’ (
为检查吸
头时
)
当前的检查完毕的点数
/
全部检查的点数
⑤
(
周期停止
)
当实装完实装中的基板后，要暂时停止生产时请按此按钮。
⑥
部品用完
/
部品用完警告
显示发生部品用完
/
部品用完警告。
而且，部品用完的供料器的
LED
亮灯。
⑦
搬送状态
显示基板的搬送状态及当前的位置。
⑧
警告
显示本机单体出现错误并警告。
选择开始生产以及停止生产的轨道。
:
按开始，即会开始轨道
1
、
2
的生产。
按循环停止，即会停止轨道
1
、
2
的生产。
:
按开始，即会开始轨道
1
的生产。
按循环停止，即会停止轨道
1
的生产。
⑨
选择轨道
(
只限独立贴
装模式
)
:
按开始，即会开始轨道
2
的生产。
按循环停止，即会停止轨道
2
的生产。
⑩
检查结果
显示检查结果
(OK / NG)
。
NPM-D
生产篇
3.5
生产中
EJM1DC-MB-03O-00 Page 3-25

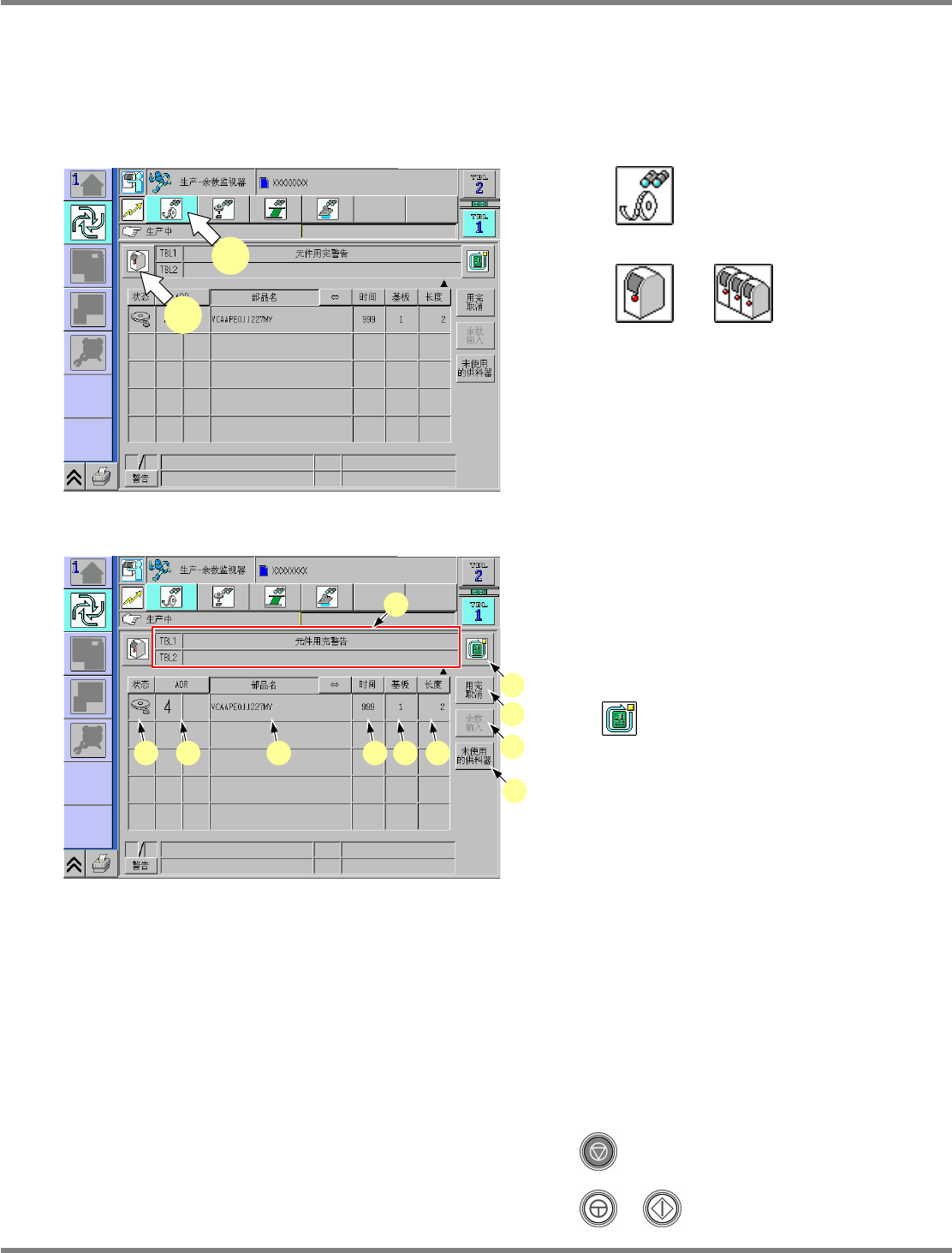

余数监视器
A)
机器单位
对生产线中对象
TBL
的余数状况进行确认。
1
按
。
2
按
或
显示单体或生产
线。
a. ‘ADR’
显示地址。
b. ‘
部品名
’
显示部品名称。
c. ‘
状态
’
显示部品用完或部品用完警告图标。
d. ‘
工作台
’
显示当前在参照的
TBL
号码。
e.
待按下这个按钮时正在生产的基板生产完毕
后，生产即会暂停。
f. [
时间
]
显示预测还有多少时间
(
分
)
部品就会用
完。
g. [
基板
]
显示在部品用完前还可以生产的枚数。
h. [
长度
]
显示所剩的卷带长度
(m)
。
i. [
用完取消
]
当部品用完是一个误判断时，可以用此解除。
j. [
余数输入
]
供料器的余数不正确时，可在当前数目栏中
手工输入余数。
k. [
未使用的供料器
]
按下此按钮，未使用的供料器会显示
LED
灯
亮，可进行去除。
:
执行单一停止。
+
:
重新进行生产。
ProdPartsMcState-01C07
1
2
ProdPartsMcState-01C07
a
d
e
b c f
g
h
i
j
k
