NPM-D
生产篇
6.2 APC
系统功能的详细
EJM1DC-MB-06O-00 Page 6-9
元件单位的设定项目
设定项目
说明
APC
控制开关
贴装机控制
X
方向补正
Y
方向补正
角度方向补正
设定是否进行各控制
(
补正
)
ON :
进行控制
(
补正
)
OFF :
不进行控制
(
补正
)
补正量的比率
电极方向
非电极方向
角度方向
设定各方向的补正量的比率
0-100 [
％
]
这是在测量结果上乘以这个比率后的值，限制补正值
∗
补正量的界限值
电极方向
非电极方向
角度方向
设定各方向的补正量的界限值
[mm]
测量结果超出这个值时，补正值限制这个值
前馈偏移量
X
方向
Y
方向
设定前馈时的偏移量
在测量结果焊料位置上加算这个值的位置上贴装
测量控制
非对象
:
不视为测量控制对象
对象
:
视为测量控制对象
测量模式为“区块单位”或“区块单位
(2
点补正
)
”时，在每个区块上必需
1
点
或
2
点以上
个别补正
否
:
不进行个别补正
是
:
进行个别补正
即使当测量模式为“区块单位”或“区块单位
(2
点补正
)
”时，指定元件仍将自
己的焊料测量位置应用为补正值。
贴装基准
焊料
:
以焊料贴装基准执行测量
焊接区
:
以焊接区贴装基准执行测量
∗
只将非电极方向补正量的比率设定为
50%
时
电极方向
:
针对焊料偏移的位置，在百分之百追随的位置上贴装。
非电极方向
:
在理论贴装位置和焊料位置的中间位置
(50%)
上贴装。
∗
只以小型晶体管或
SOP
等在元件两侧存在电极的元件为对象，
QFP
、
BGA
等无效
非电极方向
电极方向
NPM-D
生产篇
6.2 APC
系统功能的详细
Page 6-10 EJM1DC-MB-06O-00
6.2.2
运用上的注意事项
关于贴装位置的
A(
角度
)
补正
通过连接两个以上的焊料中心位置的角度来求算补正角度，因为与芯片元件相应的电极数较少，而
电极间距离短的元件，其测量结果不稳定，因此不适用于补正。另外，因为
XY
方向补正足够运用，
因此不推荐您使用这项功能。
APC
适用基板的确认方法
通过
APC

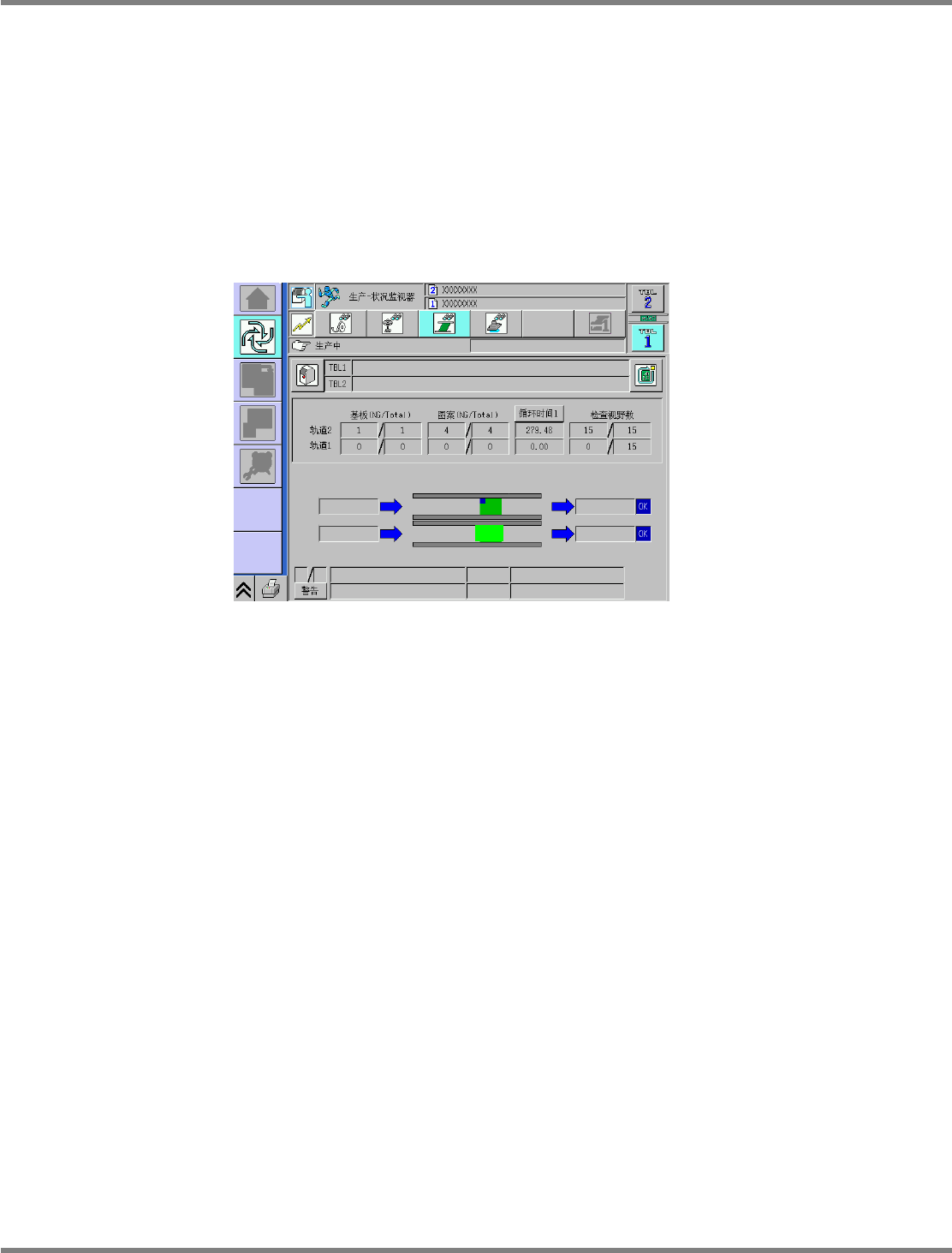

系统来进行生产时，在生产中的下述状况监视器上显示
‘APC’
。
ProdTotalState-08C00
APC
NPM-D
生产篇
6.2 APC
系统功能的详细
EJM1DC-MB-06O-00 Page 6-11
不适用
APC
时
使用
APC
系统，需要设定下述条件。请加以确认。
使用
APC
系统时所必需的设定项目
设定部位
大项目
项目
设定 备注
设备
特殊选项
APC
通信
ON
在所有的接收发送设备上都需要登录许可证
APC
通信
受信
ON
打头设备：
OFF
中间设备：
ON
最终设备：
ON
通信开关
APC
通信
送信
ON
在
APC
上，需要进行设备间的基板信息，因此
需要进行接收发送设定
打头设备：
ON
中间设备：
ON
最终设备：
OFF
贴装控制
ON
进行贴装的
APC
控制时
检查控制
ON
进行元件检查的
APC
控制时
基板详细数据
→
APC
数据
跳过检查
NG
图形
ON
根据检查结果而跳过贴装时
贴装机控制
ON
针对进行贴装
APC
控制的元件
贴装机控制
X
方向
ON
X
方向的控制
贴装机控制
Y
方向
ON
Y
方向的控制
贴装机控制
A
方向
ON
A
方向的控制
(
通常
OFF)
元件详细数据
→
APC
数据
补正用测量对象
元件指定
∗
2
ON
ON:
测量对象元件
DGS
(
生产数据
)
∗
1
软开关
检查
ON
需要实施焊料检查
∗
1:
设定方法，参照
“NPM-DGS 2D
检查编辑器
4.
编辑画面的详细
”
∗
2:
基板详细数据的
APC
模式为
:
“贴装单位
APC
补正”时，无需设定
(
全部贴装点为测量对象
)
“图形单位
APC
补正”时，对每个图形指定一个以上的代表性测量元件
“
2
点
APC
补正”时，对每个图形指定
2
个以上的代表性测量元件
APC
系统的动作不可条件
其他的动作不可条件
•
焊料检查用吸头的不良波束设定为
ON
•
调整设定下的检查为
OFF
•
在不可
LNB
通信时
•
基板搬送的强制排出
ON
注
1.
使用
APC
时，请不要从排出传送带上放入生产中基板以外的基板。否则会导致基板搬送
错误。
