NPM-D 生产篇 5.3 生产数据和示教 EJM1DC-MB-05O-00 Page 5-11 4 按 变更同轴 1 、同轴 2 、 中角度、低角度的各照明值。 • 变更各照明值，调整到适合检查的图 像状态。 5 按 + 。 • 吸头移动到相同元件名称的其他元件 上，并更 新所显示元件的编号 ( 当前显示中的元件编号 / 相同元件名称的元件总数 ) 。 要确认图像时，也用于其它元件。 ∗ 变更各照明值，并在画面上确认是否 属于适合…
NPM-D
生产篇
5.3
生产数据和示教
Page 5-10 EJM1DC-MB-05O-00
A)

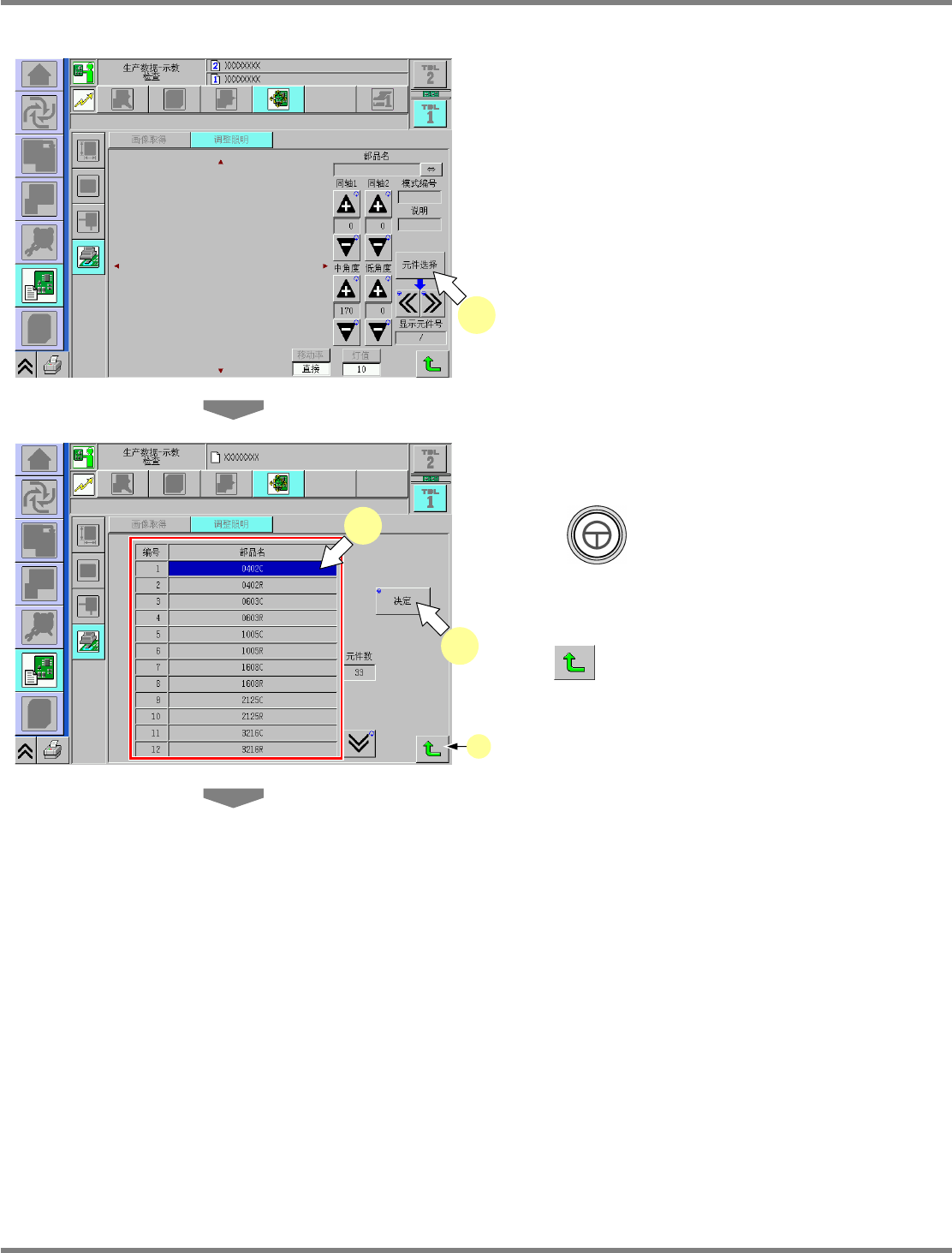

模式为元件名称时
1
按
[
元件选择
]
。
•
显示确认图像状态的元件选择画面。
2
选择元件名称。
3
按 +
[
决定
]
。
•
吸头将移动到所选择的元件位置上。
a.
取消检索，并返回到上一个阶层。
DataTeachInspectorLampCheckApl-01C01
1
DataTeachInspectorLampPSelectApl-01C00
3
a
2
NPM-D
生产篇
5.3
生产数据和示教
EJM1DC-MB-05O-00 Page 5-11
4
按
变更同轴
1
、同轴
2
、
中角度、低角度的各照明值。
•
变更各照明值，调整到适合检查的图像状态。
5
按
+
。
•
吸头移动到相同元件名称的其他元件上，并更
新所显示元件的编号
(
当前显示中的元件编号
/
相同元件名称的元件总数
)
。
要确认图像时，也用于其它元件。
∗
变更各照明值，并在画面上确认是否属于适合
检查的状态。
a.
返回到上一个阶层。
DataTeachInspectorLampCheckApl-03C00
a
5
4
NPM-D
生产篇
5.3
生产数据和示教
Page 5-12 EJM1DC-MB-05O-00
B)
模式为说明时
1
按
[
元件选择
]
。
•
显示确认图像状态的元件选择画面。
2
输入图案编号和说明。
3
按
[
检索
]
。
•
在画面上显示与所输入的数据一致的元件信
息。
4
按 +
[
决定
]
。
•
吸头将移动到所选择的元件位置上。
a.
取消检索，并返回到上一个阶层。
5
按
变更同轴
1
、同轴
2
、
中角度、低角度的各照明值。
∗
变更各照明值，并在画面上确认是否属于适合
检查的状态。
a.
返回到上一个阶层。
DataTeachInspectorLampCheckApl-02C01
1
DataTeachInspectorLampCSelectApl-01C00
4
3
2
a
DataTeachInspectorLampCheckApl-04C00
5
a
