NPM-D 生产篇 3.11 生产材料的设置 ( 托盘供料器 ) Page 3-106 EJM1DC-MB-03O-00 3.11 生产材料的设置 ( 托盘供料器 ) 托盘里的元件用完后，空的托盘会被 送到供给部。 请按以下步骤供给新元件。 1 打开供给门。 2 取出装有空托盘的托盘板。 供给门
NPM-D
生产篇
3.10
通过交换台车进行供料器的整体交换
EJM1DC-MB-03O-00 Page 3-105
3.10
通过交换台车进行供料器的整体交换
事先在交换台车上准备好供料器，在机种切换时，通过对交换台车进行交换，可以对多个供料器进行整体
交换。
要求
•
此项作业，是在主电源开关及伺服开关均置于
ON
的状态下进行的作业。
•
对交换台车
(
选购件
)
进行安装、拆卸及搬送作业时，如有冲撞会有损坏交换台车或
供料器的危险。因此，在作业时请随时对前后、左右的位置进行确认。
3.10.1
交换台车的拆卸、安装步骤
交换台车的安装、拆卸步骤请参照
“
维护篇
/
交换台车
(
选购件
)
的拆卸与安装
”
。
3.10.2
在独立贴装模式下拆卸、安装交换台车的步骤
在独立贴装模式下，即使在单侧轨道的生产中，也能够进行停止中轨道的交换台车的安装和拆卸。
M126B
有可能因交换台车的碰撞而造成人身伤害。
移动交换台车时，请充分注意周围的情况并且保持适当的距离。
警告
NPM-D
生产篇
3.11
生产材料的设置
(
托盘供料器
)
Page 3-106 EJM1DC-MB-03O-00
3.11
生产材料的设置
(
托盘供料器
)
托盘里的元件用完后，空的托盘会被送到供给部。
请按以下步骤供给新元件。

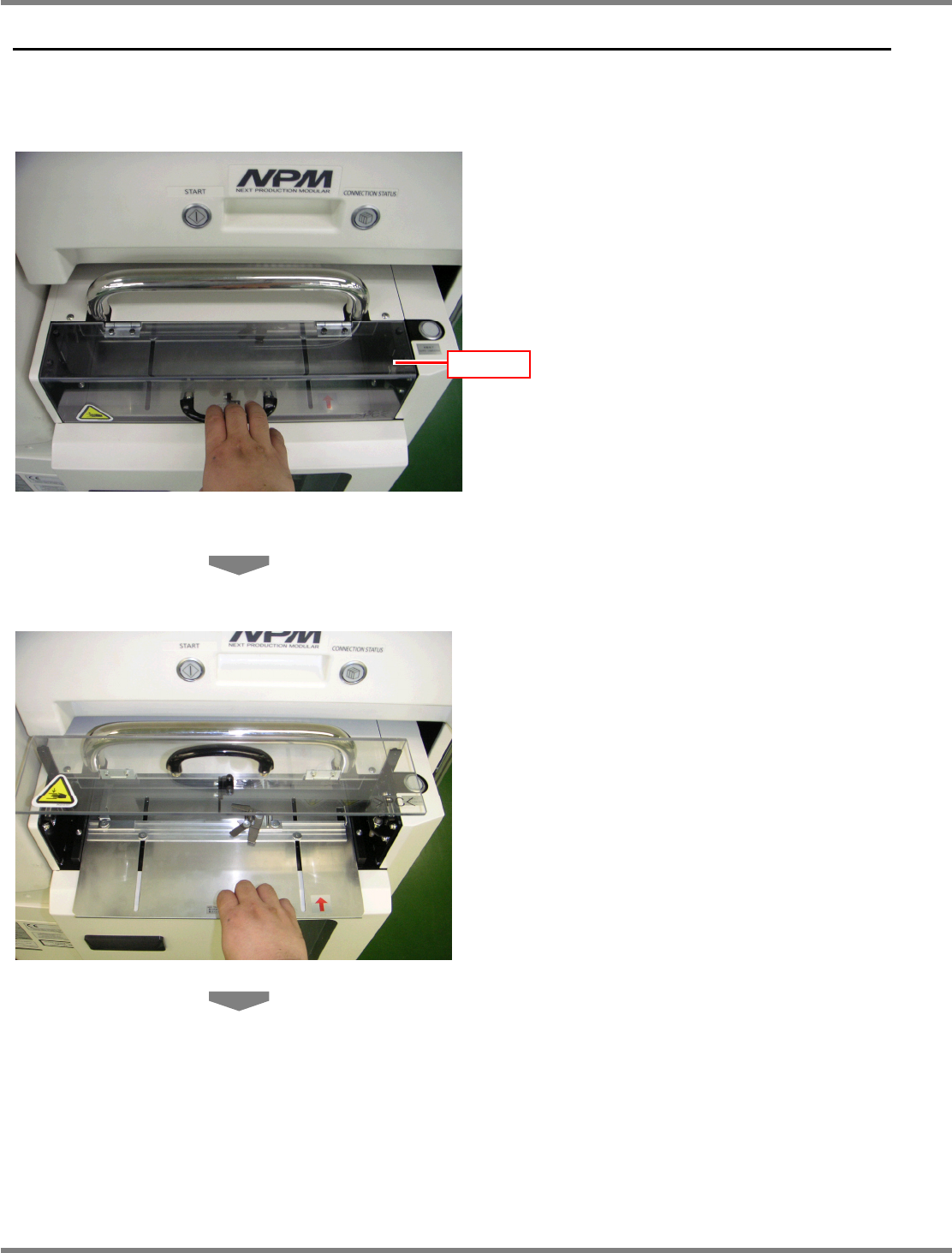

1
打开供给门。
2
取出装有空托盘的托盘板。
供给门
NPM-D
生产篇
3.11
生产材料的设置
(
托盘供料器
)
EJM1DC-MB-03O-00 Page 3-107
3
解除夹具。
4
取出空托盘，装上新的托盘。
5
用夹具夹住。
407C-002P
407C-007P
407C-008P
夹具解除手柄
