NPM-D 生产篇 2.16 局部高度示教 EJM1DC-MB-02O-00 Page 2-85 15 按 返回到局部高度示教画面。 ∗ 需要示教其他贴装点的局部高度计测 数据时， 请选择贴装点后， 通过 [ 摄像机移动 ] 移动头摄像 机重新实施步骤 9 ～ 14 。 ∗ 如果通过微动操作而执行了计测位置 的示教， 将会显示数据保存的确认信息。 16 切换到其他画面， 并结束局部高度示教 画面。 • 将显示确认基板搬出的窗口。 选择 …
NPM-D
生产篇
2.16
局部高度示教
Page 2-84 EJM1DC-MB-02O-00

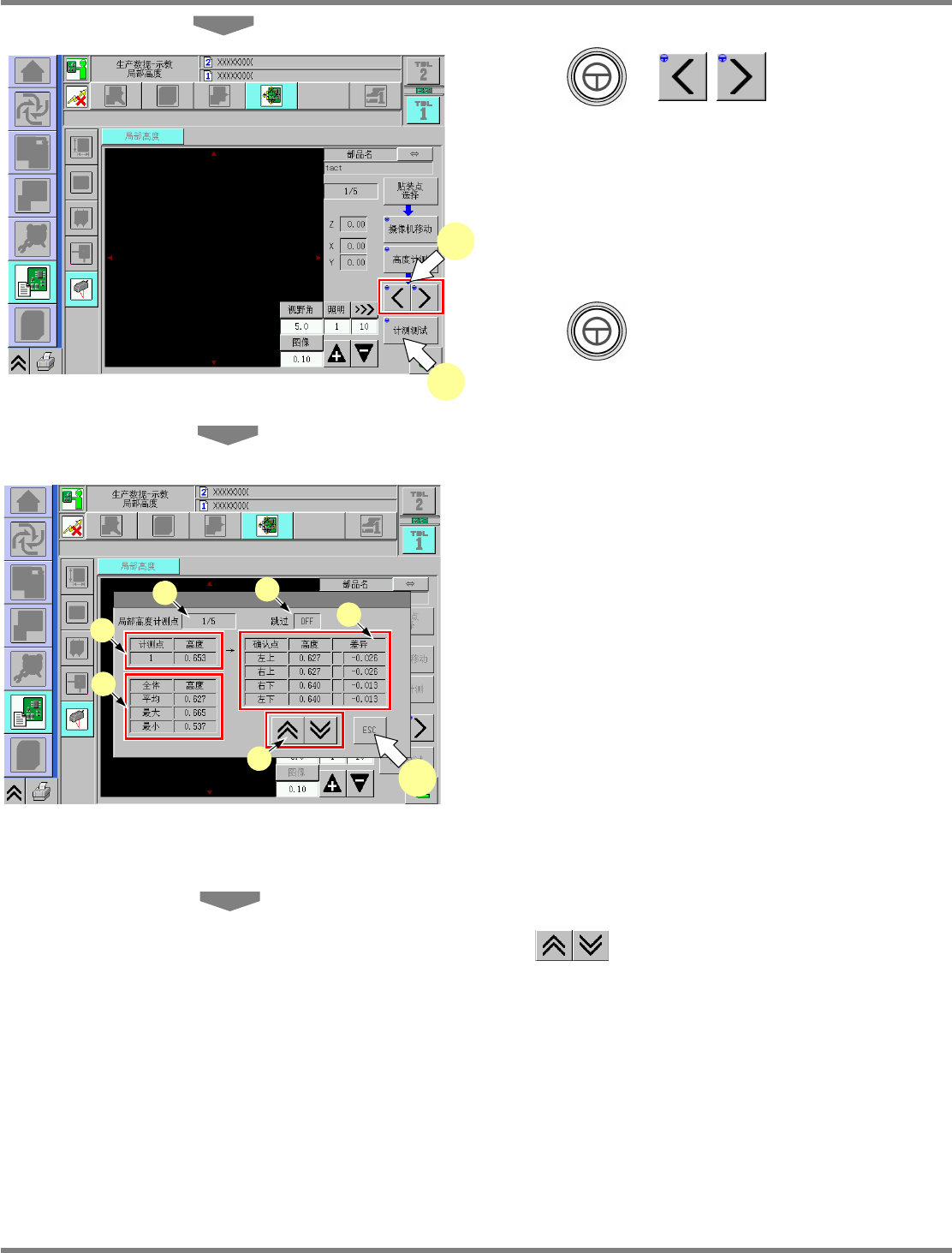

12
按
+
。
•
头摄像机将会移动到下一个局部高度计测位
置。
请按照步骤
9. ~ 11.
执行相同操作。
∗
如果没有通过微动操作而示教计测位置，将会
显示保存数据的确认信息。
13
按
+ [
计测测试
]
。
•
执行通过贴装点选择而选择的贴装坐标所使用
的局部高度计测数据的计测测试，并显示局部
高度计测测试的结果。
a. ‘
局部高度计测点
’
显示局部高度计测所的计测结果。
(
计测点、
最多
5
点
)
b. ‘
跳过
’
显示当前显示中的局部高度计测点的跳过状
态。
(ON :
跳过设定
)
c. ‘
计测点
’
、
‘
高度
’
显示使用局部高度计测数据所设定的计测坐
标而执行的高度计测结果。
d. ‘
确认点
’
、
‘
高度
’
、
‘
差异
’
显示以
c
的计测坐标为中心，各向上下左右
移动
0.2 mm
后的
4
处确认点的高度计测结
果。
‘
差异
’
显示在
c
所显示的与高度的差。
如果差异超出了
0.030 mm
，将会如左图所
示，显示框转为黄色。
e. ‘
全体
’
、
‘
高度
’
在没有指定跳过的、通过局部高度计测数据
所得的计测点
(
最多
5
点
)
的高度计测结果的
基础上，显示平均值、最大值、最小值等值。
f.
切换所显示的局部高度计测点。
14
按
[ESC]
。
•
结束局部高度计测测试的结果画面。
DataTeachLocalHeightMeasureTeach-00C00
12
13
DataTeachLocalHeightMeasureResultWindow-00C00
a
b
c
d
e
f
14
NPM-D
生产篇
2.16
局部高度示教
EJM1DC-MB-02O-00 Page 2-85

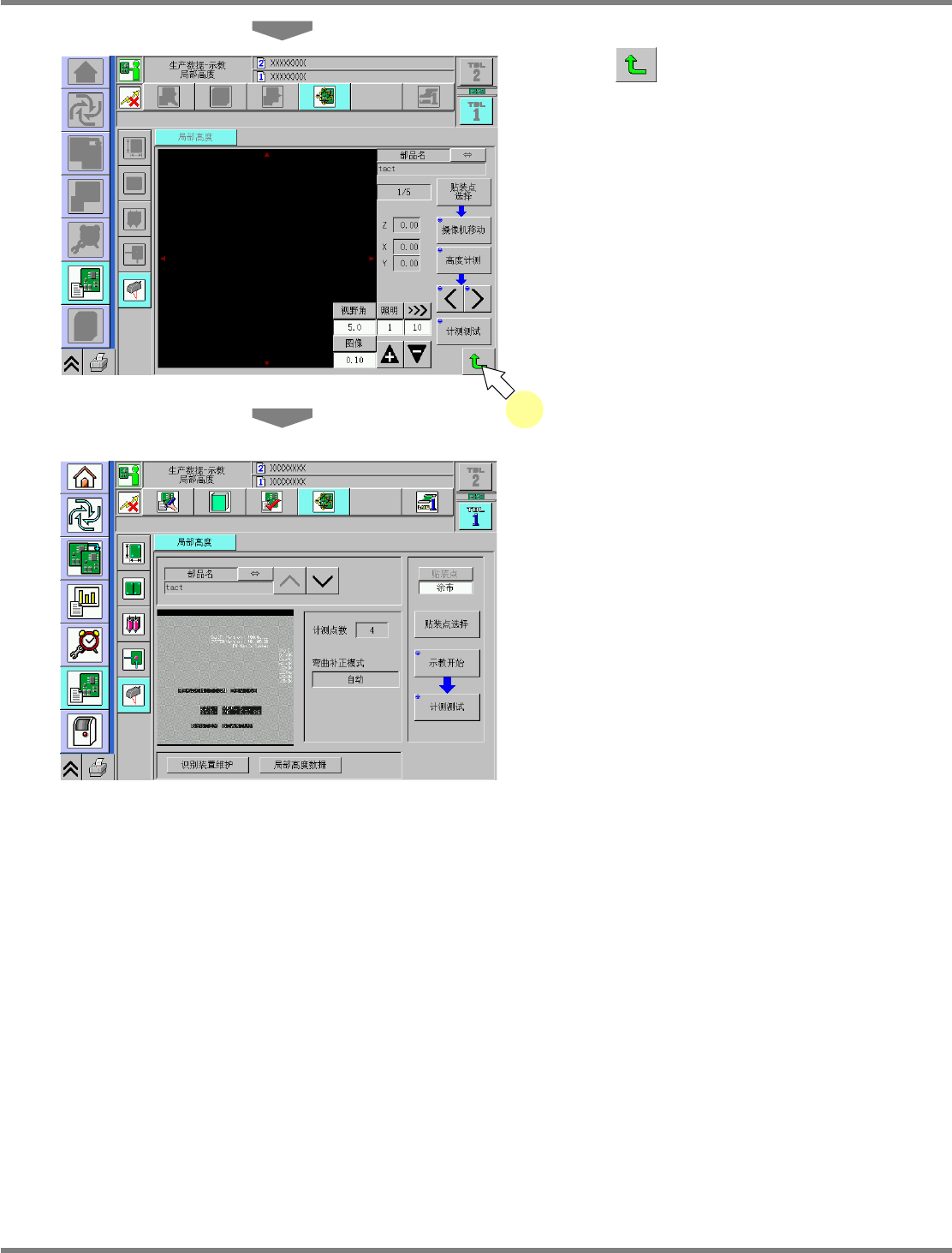

15
按
返回到局部高度示教画面。
∗
需要示教其他贴装点的局部高度计测数据时，
请选择贴装点后，通过
[
摄像机移动
]
移动头摄像
机重新实施步骤
9
～
14
。
∗
如果通过微动操作而执行了计测位置的示教，
将会显示数据保存的确认信息。
16
切换到其他画面，并结束局部高度示教
画面。
•
将显示确认基板搬出的窗口。
选择
[
是
]
，将会搬出基板。
DataTeachLocalHeightMeasureCheck-00C00
DataTeachLocalHeightMeasureTeach-00C00
15
NPM-D
生产篇
2.17
独立贴装模式的示教
Page 2-86 EJM1DC-MB-02O-00

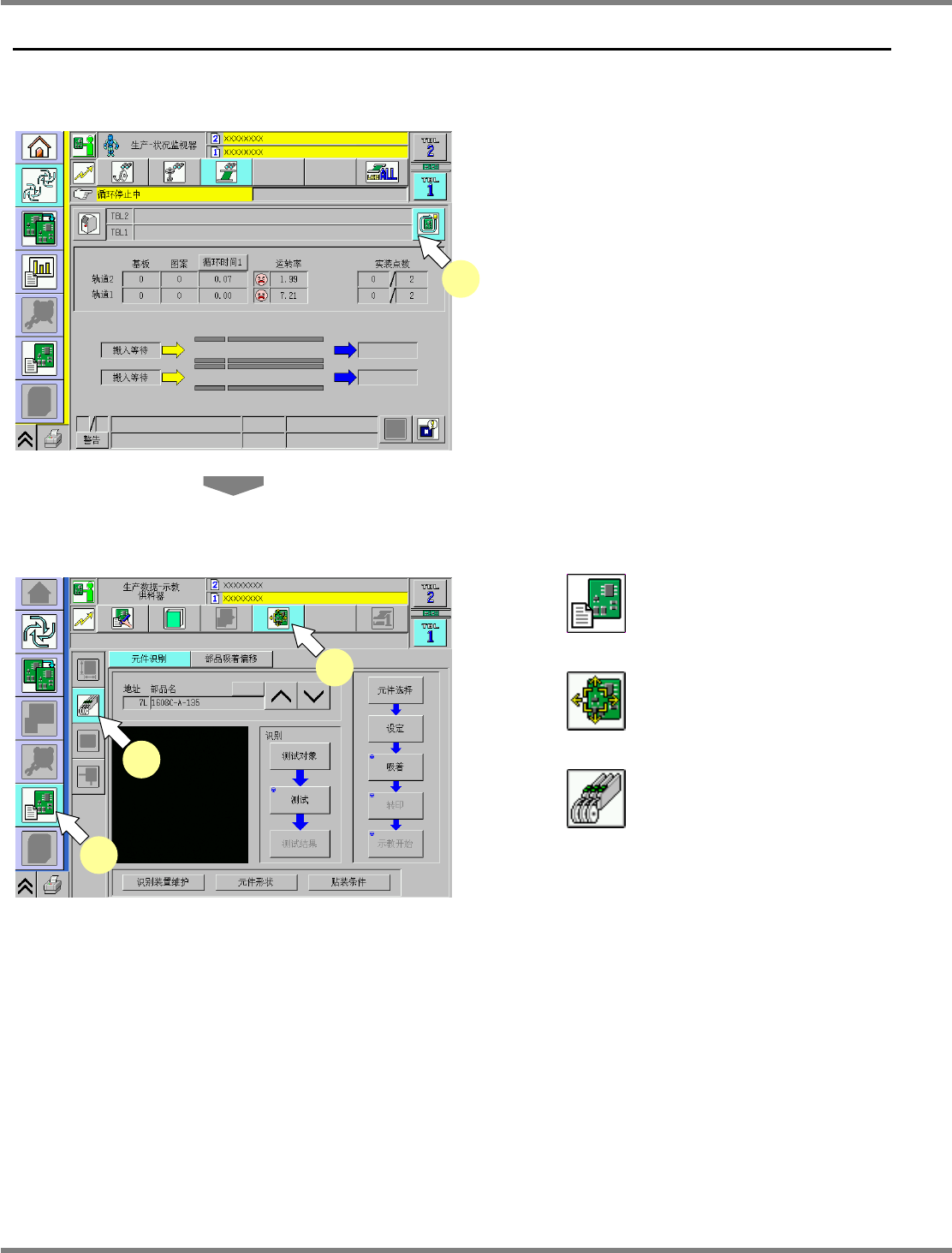

2.17
独立贴装模式的示教
在独立贴装模式下，可以对停止中的轨道实施示教。
示教步骤如下所示。
1
使需要进行示教的轨道以循环停止的
方式停止。
∗
请参照
“3.7
生产停止
”
。
•
处于循环停止中的轨道以黄色显示。
进行元件识别示教时
2
按
。
3
按
。
4
按
。
∗
将进行元件识别示教。
∗
关于元件识别示教的详细内容，请参照
“2.5
元
件识别示教
”
。
IDualProdPartsLineState-03C00
1
DataTeachArrangeComponentCheck-01C03
3
2
4
