NPM-D 生产篇 3.5 生产中 EJM1DC-MB-03O-00 Page 3-45 3.5.3 元件吸附错误 当发生元件吸附错误时，能够在生产 途中执行吸附位置的示教。 1 按 。 • 当发生元件吸附错误之际， 执行吸附位置 示教。 ∗ 在单一停止中或周期停止中，能够配 合光标确 认元件的吸附位置。 2 按 + [ 是 ] 。 • 照相机移动到元件吸附位置后，显示 元件吸附 位置示教画面。 3 确认后，执行元件吸附位置的示教。 ∗…
NPM-D
生产篇
3.5
生产中
Page 3-44 EJM1DC-MB-03O-00

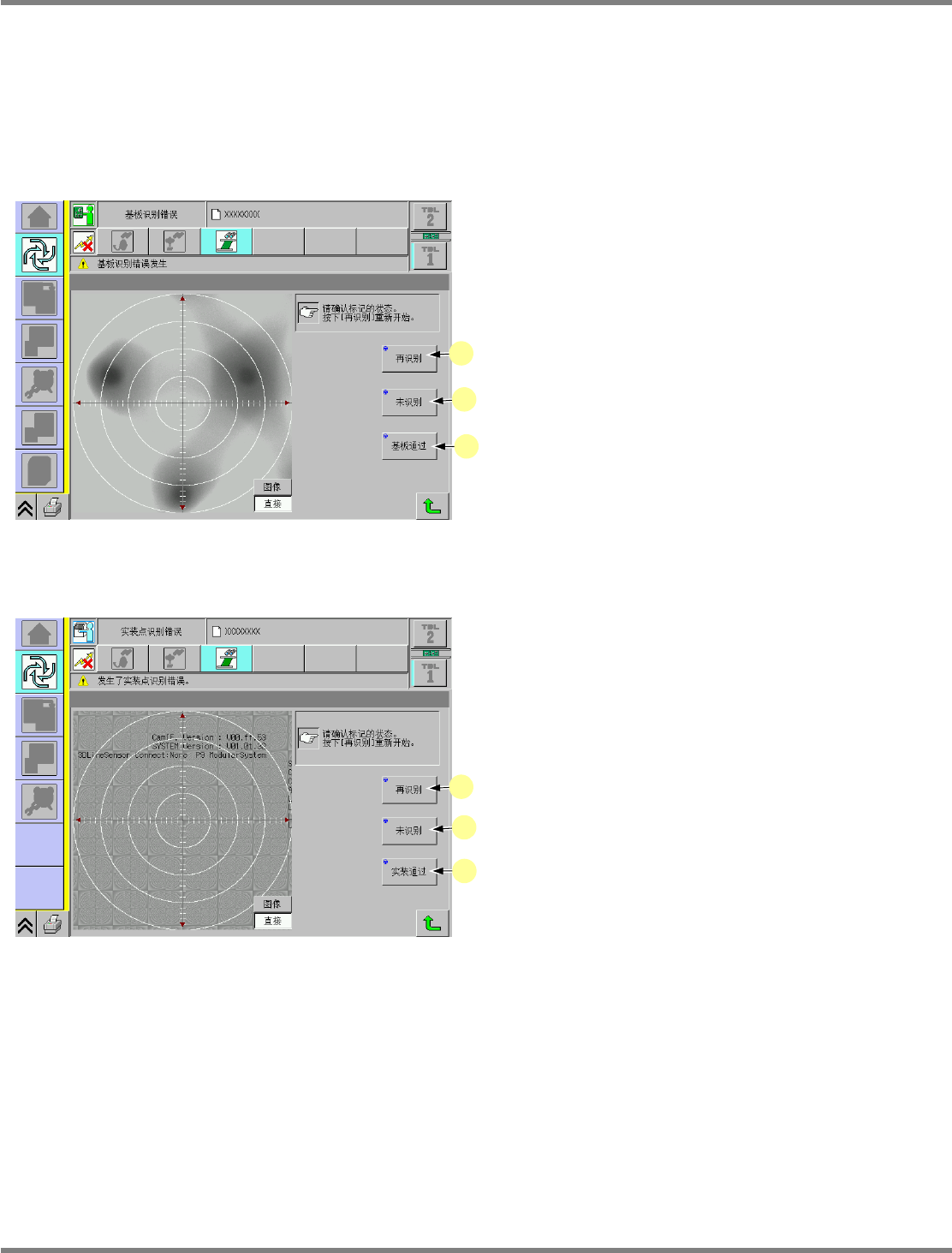

3.5.2
基板识别错误、实装点识别错误
在发生了基板识别错误、实装点识别错误之际，能够确认标记状态后，执行
[
再识别
]
、
[
未识别
]
、
[
基板通过
]
、
[
实装通过
]
等功能。
发生了基板识别错误时
a. [
再识别
]
在当前的微调后的位置上，重新识别基板标
记。
再识别后，如果没有问题，即会继续动作。
b. [
未识别
]
将当前的微调后的位置判断为正确的实装点
标记后，进行无识别动作的继续动作。
c. [
基板通过
]
跳过实装点，并搬出基板。
发生了实装点识别错误时
a. [
再识别
]
在当前的微调后的位置上，重新识别实装点
标记。
再识别后，如果没有问题，即会继续动作。
b. [
未识别
]
将当前的微调后的位置判断为正确的实装点
标记后，进行无识别动作的继续动作。
c. [
实装通过
]
跳过实装。
ComErrPcbRecog-02C00
a
c
b
ComErrPcbRecog-03C01
a
c
b
NPM-D
生产篇
3.5
生产中
EJM1DC-MB-03O-00 Page 3-45

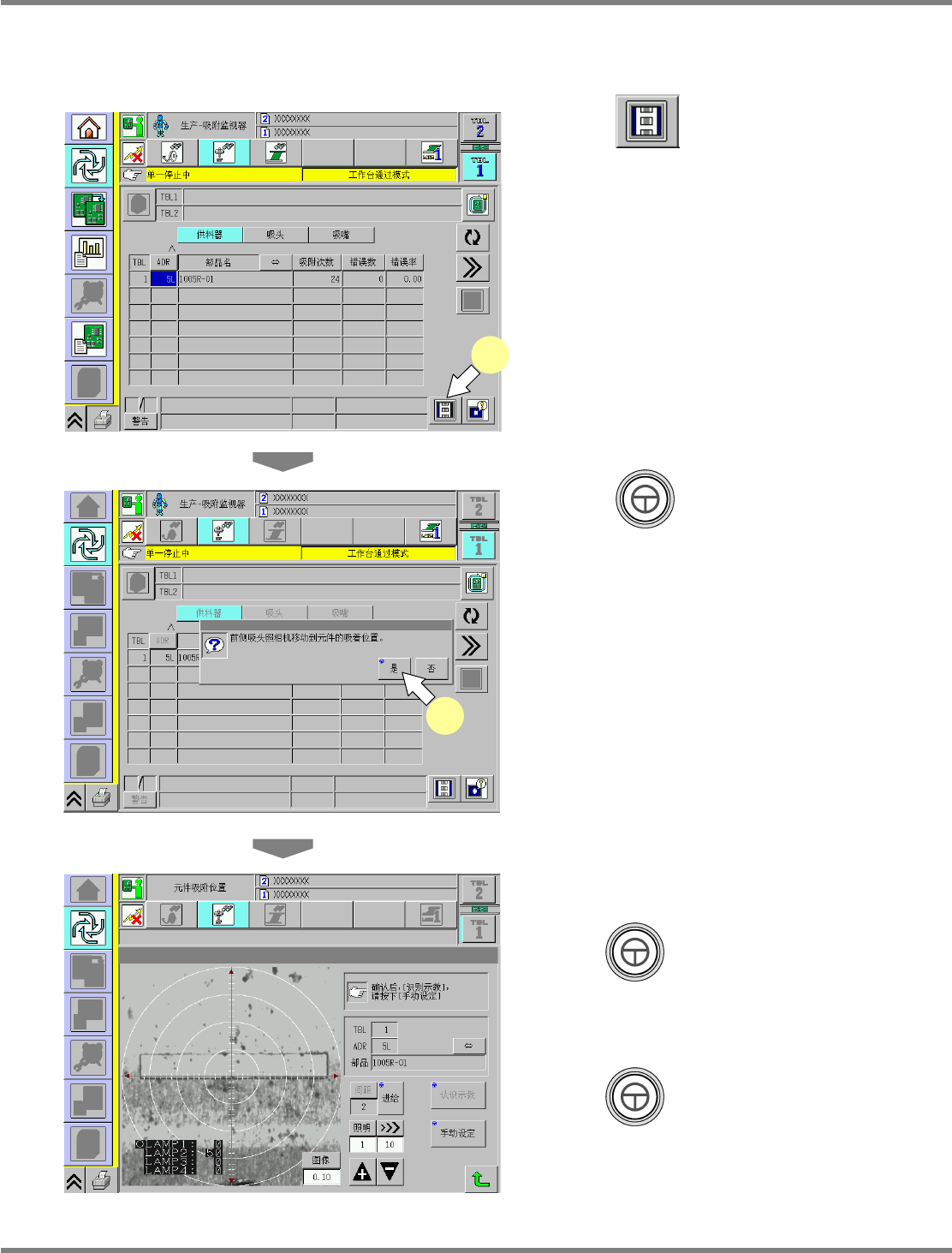

3.5.3
元件吸附错误
当发生元件吸附错误时，能够在生产途中执行吸附位置的示教。
1
按
。
•
当发生元件吸附错误之际，执行吸附位置示教。
∗
在单一停止中或周期停止中，能够配合光标确
认元件的吸附位置。
2
按
+ [
是
]
。
•
照相机移动到元件吸附位置后，显示元件吸附
位置示教画面。
3
确认后，执行元件吸附位置的示教。
∗
关于元件吸附位置的示教，请参照
2.6
吸附位
置学习示教。
∗
按
+ [
认识示教
]
，照相机将自动移动
到空洞中心，并执行吸附位置的示教。
只有在编带宽为
8mm
或
12 mm
、并存在吸附位
置自动示教的元件有效。
∗
按
+ [
手动设定
]
，将在目前照相机所
在的位置上进行吸附位置的示教。
ProdPickupStateFdrApl-00C00
1
ProdPickupStateFdrApl-00C02
2
DataTeachArrangePickupPosApl-00C03
NPM-D
生产篇
3.5
生产中
Page 3-46 EJM1DC-MB-03O-00
3.5.4
基板弯曲检测错误
基板弯曲检测错误分为下述
5
种
:
z
基板弯曲范围超限
z
基板弯曲预测范围异常
z
基板弯曲结果倾斜异常
z
基板弯曲计测错误
z
基板弯曲不可补正
当发生基板弯曲检测错误时，可用下述
4
种方法处理
:
① 重新测量基板弯曲形状
② 抽取错误基板
③ 变更基板弯曲倾斜容许值
④ 基板弯曲计测点示教
① 重新测量基板弯曲形状
返回到主菜单后，重新开始生产。
② 抽取错误基板
实施下述操作。
1
按
。
2
按
+ [
是
]
。
DualProdTotalState-06C01
1
DualProdTotalState-07C01
2
