NPM-D 生产篇 2.15 试点胶示教 ( 点胶头 ) EJM1DC-MB-02O-00 Page 2-77 基准面积值 确认基准面积值时使用。 12 按 [ 基准值设定 ] 。 a. ‘ 基准面积值 (mm2)’ 显示试点胶识别数据的 “ 基准面积值 ” 。 ( 单位 : mm 2 ) ‘ 识别值 ’ 显示从试点胶识别结果所 得到的 “ 总面积值 ” 。 ( 识别结果不正常时，显示为 “---” 。 ) ‘ 检出图形数 ’ 显示…
NPM-D
生产篇
2.15
试点胶示教
(
点胶头
)

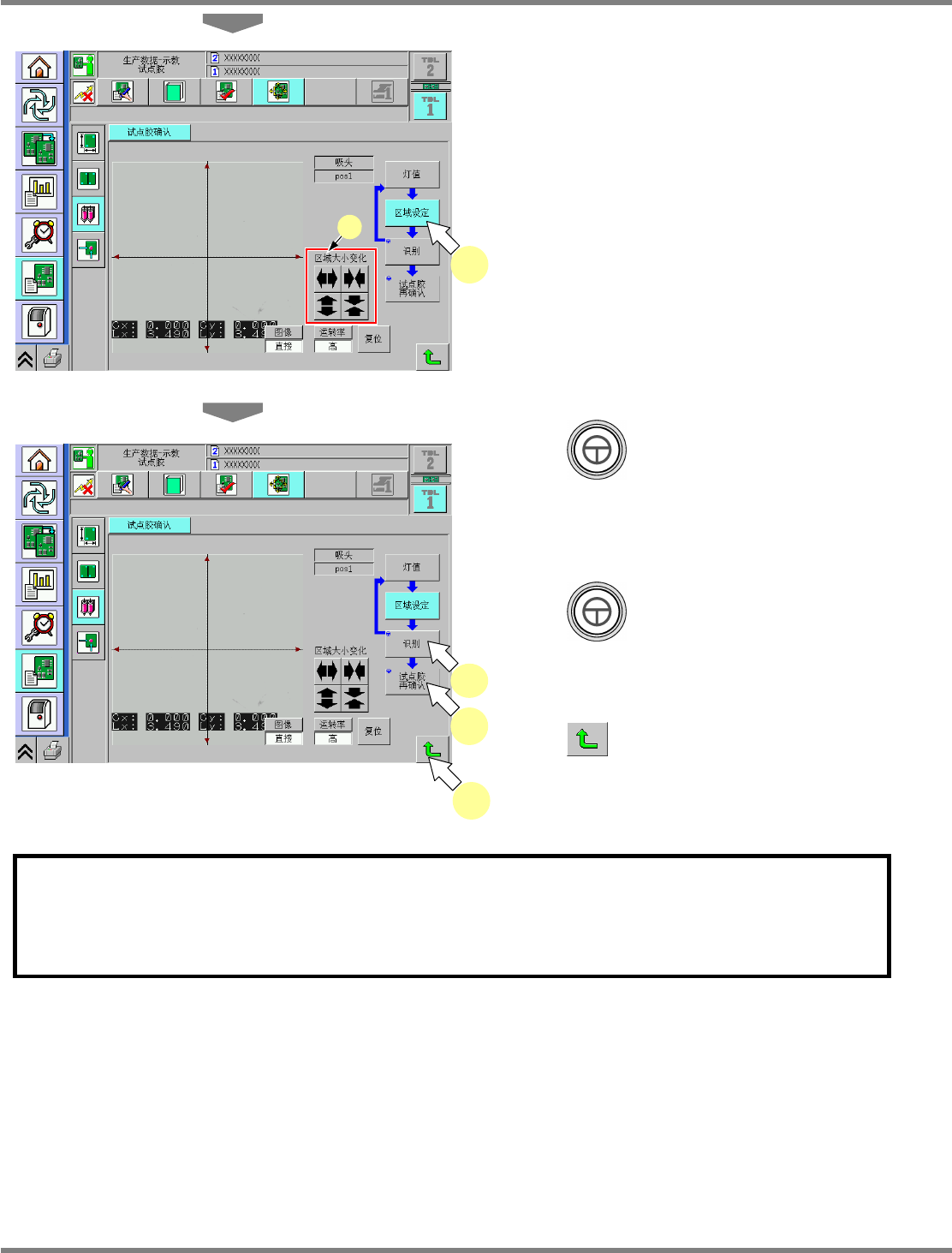

Page 2-76 EJM1DC-MB-02O-00
8
按
[
区域设定
]
，进行区域尺寸设定。
•
按
b
，变更显示区域。
9
按
+
[
识别
]
。
•
对现在的坐标位置进行识别动作。
•
识别
OK
时，数据被保存。
10
按
+
[
试点胶再确认
]
。
•
确认识别动作是否正常。
11
按
，返回试点胶示教画面。
执行试点胶之际，请确认并实施下述事项。
•
现在温度达到加热器的设定温度后，经过
20
分钟以上后再实施试点胶。
•
在试点胶之前，实施排出确认操作。
(10
秒以上
)
•
再次确认试点胶，需要确认
10
个以上的点。
DispenseDataTeachDischarge-04C01
9
10
11
DispenseDataTeachDischarge-04C01
8
b
NPM-D
生产篇
2.15
试点胶示教
(
点胶头
)
EJM1DC-MB-02O-00 Page 2-77

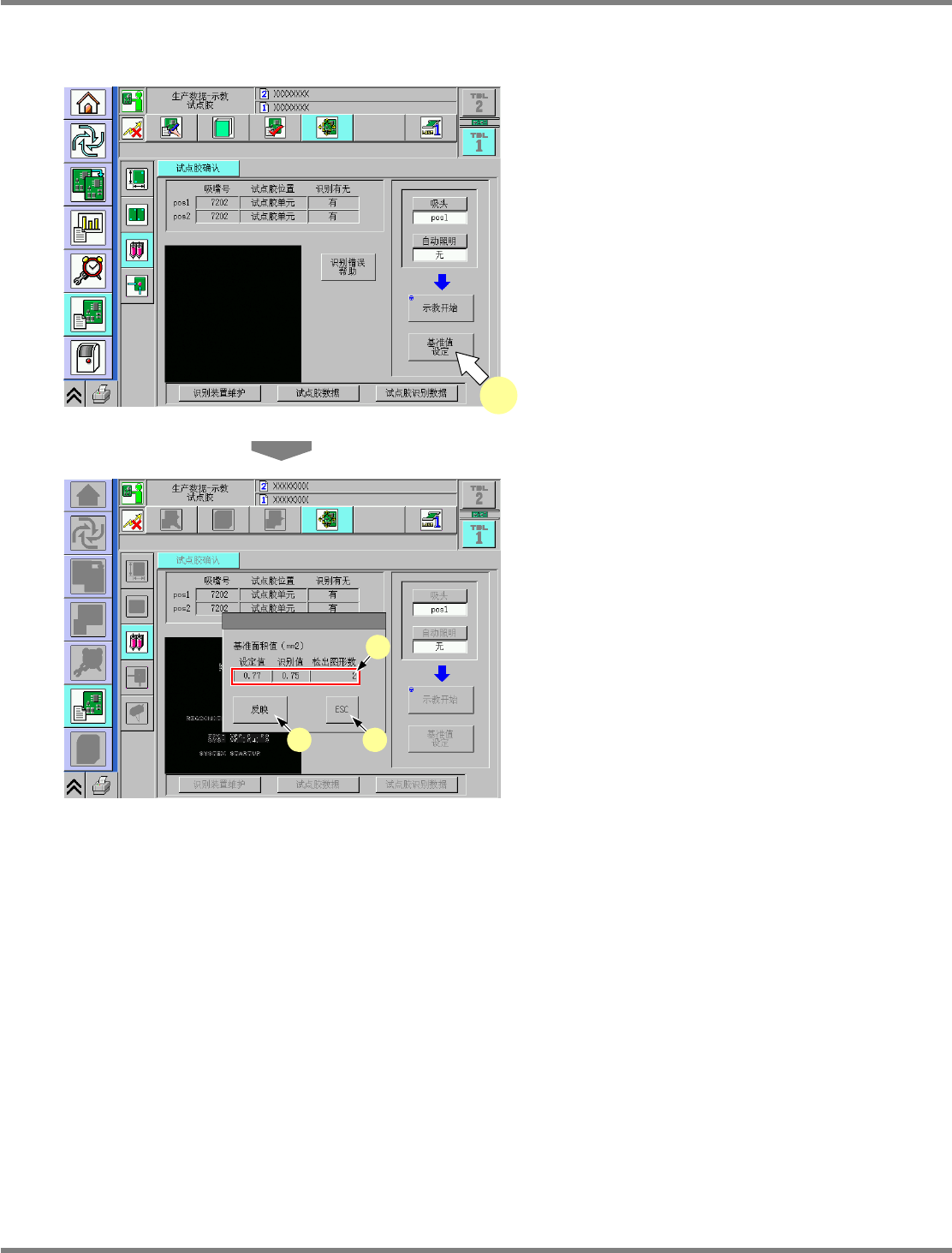

基准面积值
确认基准面积值时使用。
12
按
[
基准值设定
]
。
a. ‘
基准面积值
(mm2)’
显示试点胶识别数据的
“
基准面积值
”
。
(
单位
: mm
2
)
‘
识别值
’
显示从试点胶识别结果所得到的
“
总面积值
”
。
(
识别结果不正常时，显示为
“---”
。
)
‘
检出图形数
’
显示检出的粘着剂图案数。
(
识别结果不正常时，显示为
“---”
。
)
当试点胶识别发生错误时，将以黄色显示。
b. [
反映
]
将试点胶识别数据的
“
基准面积值
”
的数值更
新为
“
总面积值
”
。
当在试点胶识别发生错误时，不会反映。
c. [ESC]
结束基准值设定画面。
13
转移到其他画面，结束试点胶示教画
面。
•
将会弹出基板搬出的确认窗口。选择
[
是
]
，将会
进行基板搬出动作。
(
仅限在基板上进行试点胶
时
)
DispenseDataTeachDischarge-01C02
12
DispenseDataTeachDischarge-02C01
a
b c
NPM-D
生产篇
2.15
试点胶示教
(
点胶头
)
Page 2-78 EJM1DC-MB-02O-00
粘合剂点胶不良现象的对策
•
发生粘合剂拉丝现象的情况下
为了降低粘度提高粘合剂的切断性与流动性，提升喷嘴设定温度。
(
通过粘合剂库编辑器进行设定
)
调整头的高度，以使其等粘合剂粘丝断掉后再移动至
XY
。
(
通过点胶条件设定进行设定
)
降低喷嘴上升速度。
(
通过点胶条件设定进行设定
)
•
发生飞溅现象的情况下
为了提高粘度避免发生粘合剂飞溅，降低调温器的设定温度。
(
通过粘合剂库编辑器进行设定
)
降低喷嘴上升速度。
(
通过点胶条件设定进行设定
)
•
其它
为了减轻基板与背面元件受损伤，降低喷嘴的下降速度。
(
通过点胶条件设定进行设定
)
∗
在
NPM-DGS
上进行设定。详细内容，请参照
NPM-DGS
使用说明书
程序手册。
