NPM-D 生产篇 3.5 生产中 EJM1DC-MB-03O-00 Page 3-27 吸附监视器 A) 吸头 可确认吸头 ( 吸嘴座 ) 的吸附状况。 A - 1 ) 机器单位 1 按 。 2 按 [ 吸头 ] 。 3 按 或 显示单体或生产 线。 a. ‘TBL’ 显示 TBL 号码。 b. ‘ 吸嘴位置 ’ 显示吸嘴位置。 c. ‘ 吸嘴号 ’ 为 16 吸嘴吸头、 12 吸嘴吸头时显示吸嘴号 码。 此外时显示 ‘ − ’ …
NPM-D
生产篇
3.5
生产中
Page 3-26 EJM1DC-MB-03O-00

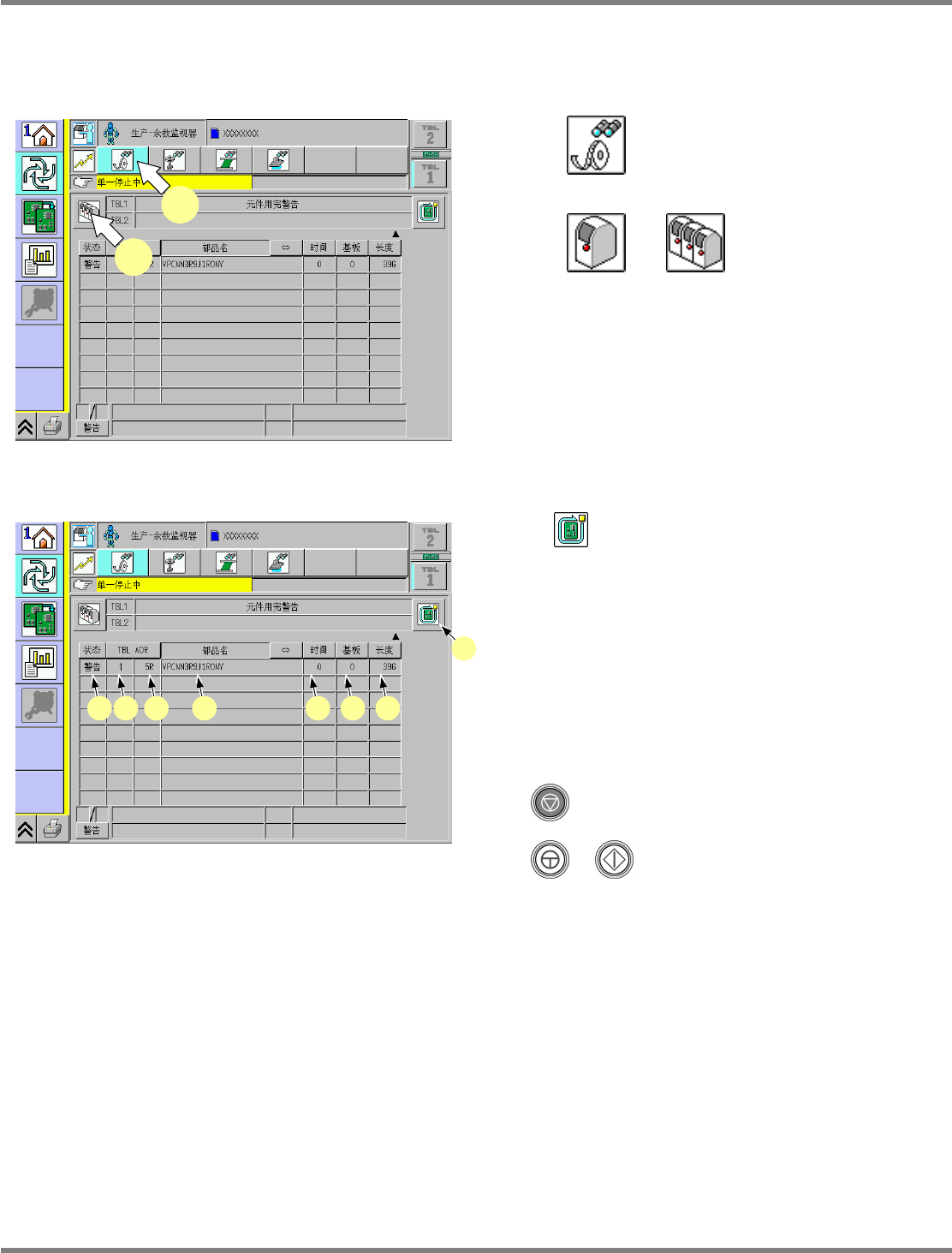

B)
生产线单位
可确认整个
TBL
的卷盘消耗情况。
1
按
。
2
按
或
显示单体或生产
线。
a. ‘ADR’
显示地址。
b. ‘
部品名
’
显示部品名。
c. ‘
状态
’
显示部品用完或部品用完警告图标。
d. ‘
工作台
’
显示目前参照的
TBL
序号。
e.
按下这个按钮，即会结束生产中的面板，并
暂时停止停止。
f. [
时间
]
显示部品用完的预测时间
(
分钟
)
。
g. [
基板
]
显示到部品用完为止能够生产的数量。
h. [
长度
]
显示剩余卷带的长度
(m)
。
:
执行单一停止。
+
:
重新进行生产。
ProdPartsLineState-01C04
1
2
ProdPartsLineState-01C04
d
e
b c f
g
ha
NPM-D
生产篇
3.5
生产中
EJM1DC-MB-03O-00 Page 3-27

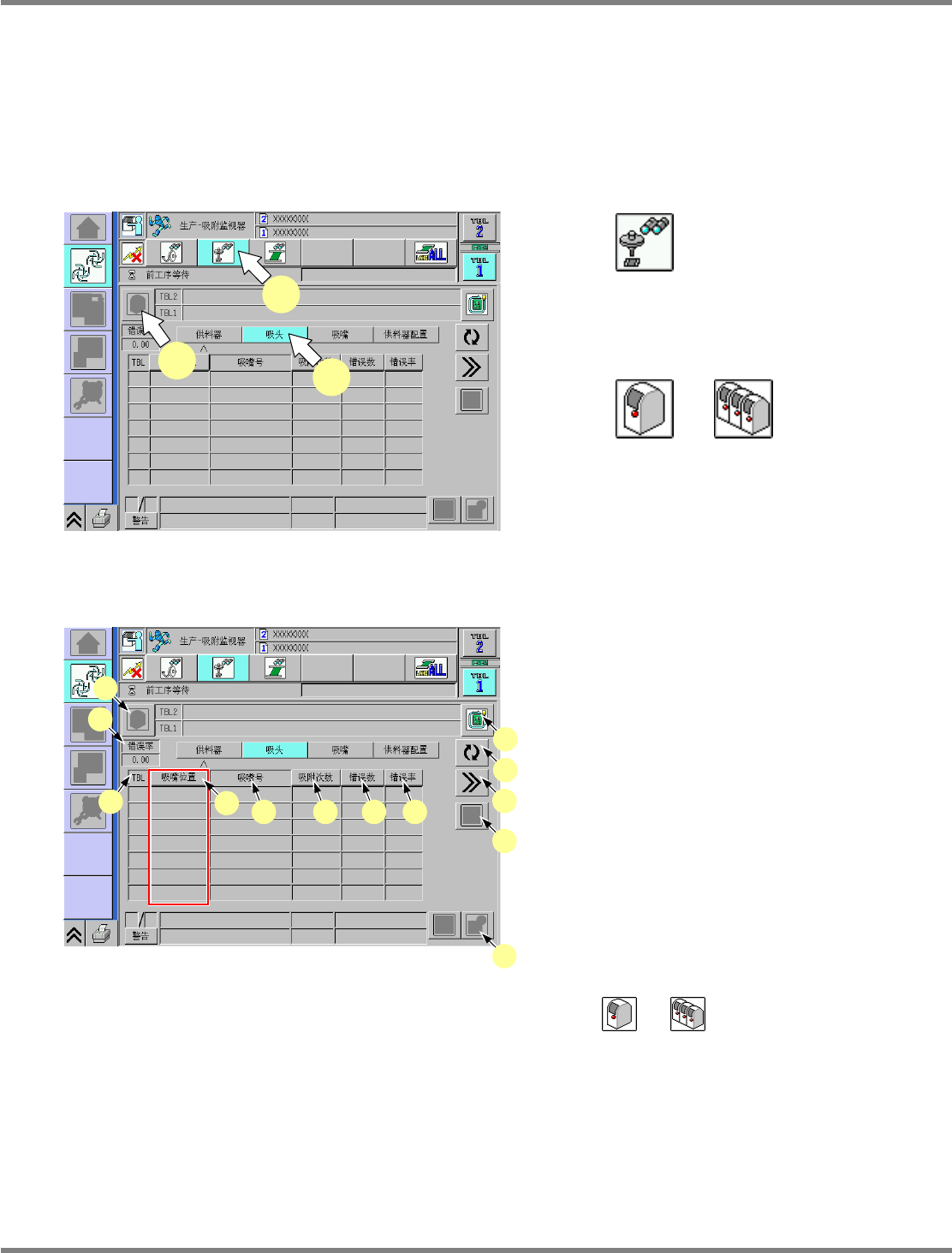

吸附监视器
A)
吸头
可确认吸头
(
吸嘴座
)
的吸附状况。
A-1)
机器单位
1
按
。
2
按
[
吸头
]
。
3
按
或
显示单体或生产
线。
a. ‘TBL’
显示
TBL
号码。
b. ‘
吸嘴位置
’
显示吸嘴位置。
c. ‘
吸嘴号
’
为
16
吸嘴吸头、
12
吸嘴吸头时显示吸嘴号
码。
此外时显示
‘
−
’
。
d. ‘
吸附次数
’
显示吸附次数。
e. ‘
错误数
’
显示错误次数。
f. ‘
错误率
’
显示错误率。
a.~f. (c.
除外
)
这些按钮每按一次，数据会被排序为升序或
降序显示。
g.
或
每按一次该按钮，会切换显示单个机器或生
产线的状态。
ProdPickupStateHeadMachine-01C08
1
2
3
ProdPickupStateHeadMachine-01C08
a
c
g
k
b
d e f
j
i
h
l
m
NPM-D
生产篇
3.5
生产中
Page 3-28 EJM1DC-MB-03O-00
h. ‘
错误率
’
显示每个工作台的错误率。
i.
待按下这个按钮时正在生产的基板生产完毕
后，生产即会暂停。
j.
将吸着监视器的信息更新为最新信息。
k.
显示吸着信息的详细信息。
l.
选择表中的任意一行后，再按这个按钮，会
显示由所选择行的数据构成的图表。
m.
显示吸头
(
错误图像
)
。
(
“3.6
生产信
息
” )
c
图标
显示图表。
立轴
:
错误次数
横轴
:
时间
d
待按下这个按钮时正在生产的基板生产完毕
后，生产即会暂停。
e
返回到吸头画面。
:
执行单一停止。
+ :
重新进行生产。
ProdPickupStateGraph-01C01
1
2
3
