NPM-D
生产篇
4.5
不良基板处理
EJM1DC-MB-04O-00 Page 4-31
4.5.3
修理基板的再放入
在这里，对从排出传送带上取出不良基板，修理后再重新搬入的重放步骤进行说明。

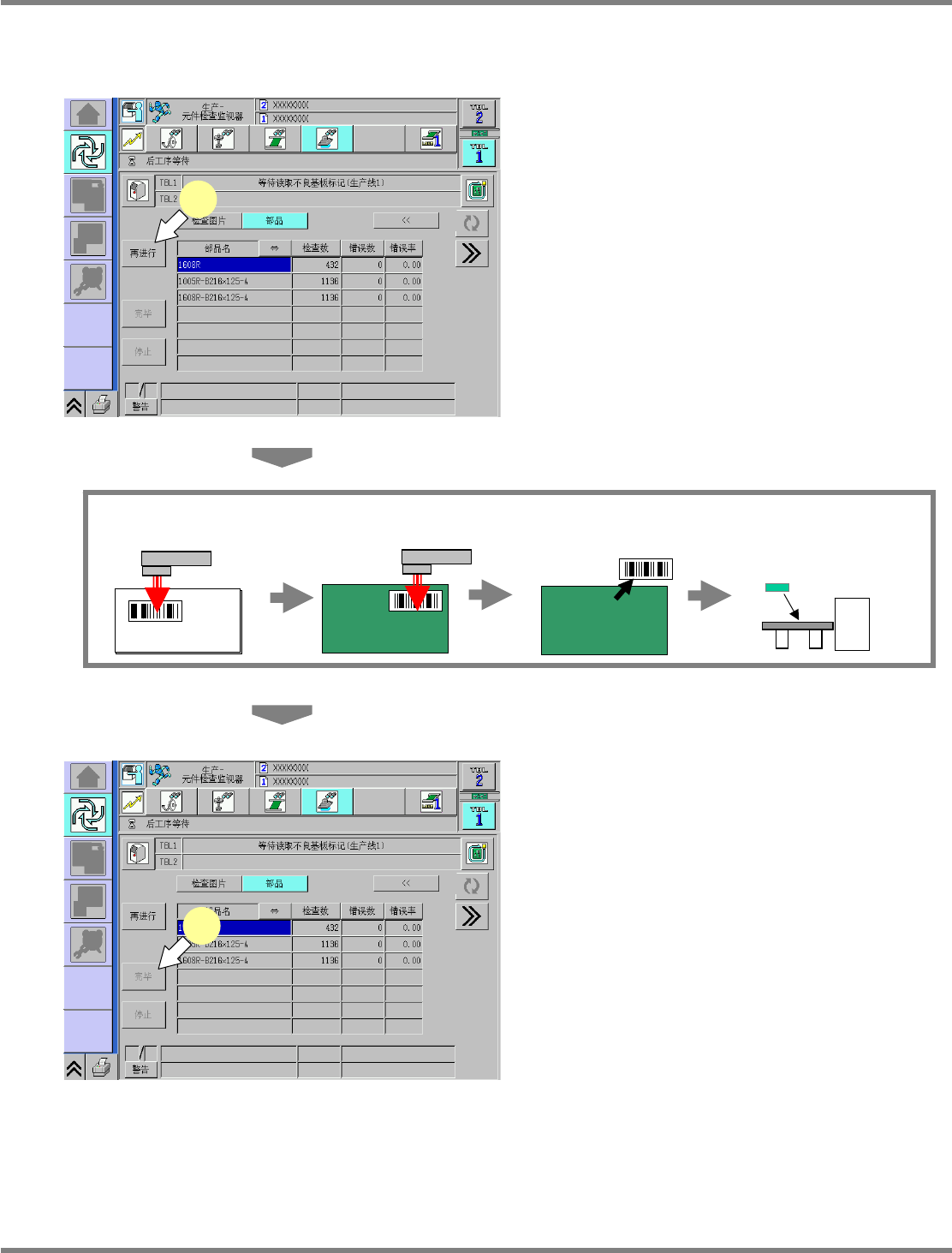

1
按
[
再进行
]
。
•
停止从前工序搬出基板，本机处于单一停止状
态。
•
若有已搬入的基板，在搬出该基板后进入单一
停止状态。
2
再次读取条形码。
∗
用条形码扫描设备再次读取在基板上粘贴的条
形码。
3
将基板放到再放入传送带上。
4
按
[
完毕
]
。
•
搬入修理基板，进行不良之处的再检查及贴装
未完元件的贴装。
•
画面变成生产中画面。
∗
按
[
停止
]
，则可取消再放入。
将基板放到再放入传
送带上
再放入基板
ID
传送带
NPM-D
读取
‘
再放入基板
ID’
读取修理完毕基板的
条形码
取下条形码
ProdPartsInspectionStateParts-01C01
1
ProdPartsInspectionStateParts-01C01
4
NPM-D
生产篇
4.5
不良基板处理
Page 4-32 EJM1DC-MB-04O-00
再放入元件之际的贴装确认
执行再放入时，如果设备判断出存在需要重新检查的不良部位，以及存在没有贴装的元件时，将会显示如
下所述的确认画面。请设定是否贴装后，继续生产。
•

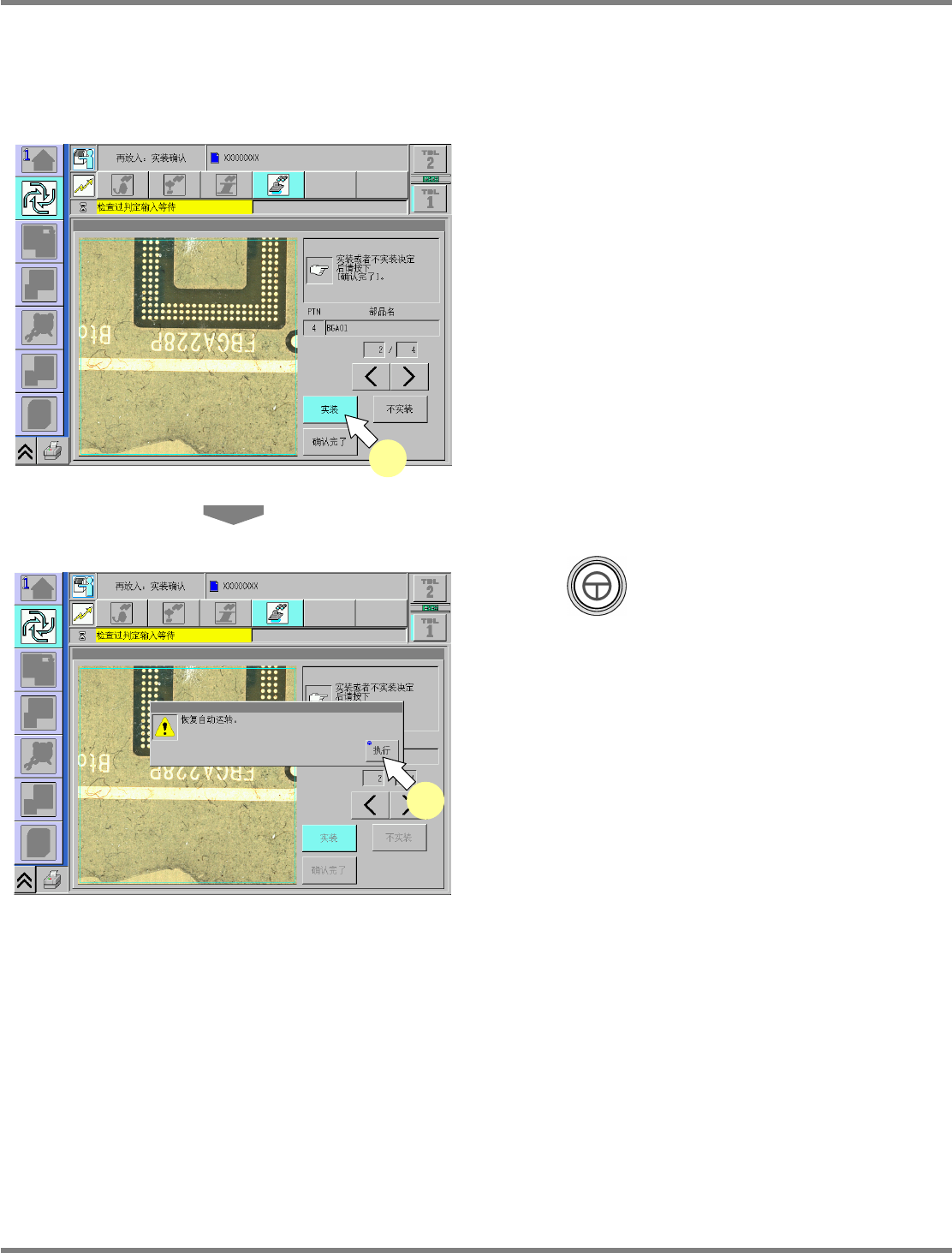

将会显示“实装、不实装”的确认画面。
1
按
[
实装
]
或
[
不实装
]
。
2
按
+[
执行
]
。
•
将会显示确认画面，按画面上的
[
执行
]
。
•
将会重新开始自动运转。
ComErrInAgainMountConfirmApl-03C01
1
ComErrInAgainMountConfirmApl-04C01
2
NPM-D
生产篇
4.6
用于显示
NG
图像的选购件显示器的运用
EJM1DC-MB-04O-00 Page 4-33
4.6
用于显示
NG
图像的选购件显示器的运用
在此对选购件的显示器的运用进行说明。
y
选购件的显示器和电缆请客户方面准备。
y
连接到检查
BOX
前面的
MONITOR
连接器。
(
请参照
“
安装篇
/ 1.6 2D
检查吸头
(
选购件
) / 1.6.2
外围设备
”
。
)
另外还需要鼠标，鼠标也请客户方面准备。
y
连接到检查
BOX
前面的
USB
连接部。
(
请参照
“
安装篇
/ 1.6 2D
检查吸头
(
选购件
) / 1.6.2
外围设备
”
。
)
∗
如果将用来显示
NG
图像的选购件显示器设置在检查
BOX
上，在操作设备之际，身体有可能会
与其相撞，从而撞倒显示器。
因此，请将显示器设置在修理传送带旁边等的安全部位上，并固定好，以防被撞到。
∗
包括显示
NG
图像的选购件显示器，请不要在检查
BOX
上放置任何物体。
4.6.1
软件开关的设定
请用软件开关对
“
显示
NG
(
外部监视器
)”
进行选择
(ON)
。
(
请参照
“4.2.1
软开关的设定
”
。
)
(
显示基板整体
)
a. NG
图像
b.
批名
c.
基板
ID
d.
元件名
e. NG
图像
f.
不良内容
g.
选择的元件
(
用鼠标光标选择
)
h.
显示基板整体
i.
元件附近的扩大显示
j. [
确认结束
] (
移到下一个基板的
NG
画面
)
(
元件附近的扩大显示
)
C-1
a
d
b
c
e f
i
h
j
g
C-2
a
d
b
c
e f
i
h
j
g
