NPM-D 生产篇 2.10 实装坐标示教 EJM1DC-MB-02O-00 Page 2-53 25 将照明值调整到能够清晰看到图像的 值。 ∗ 切换通过 [ 照明 ] 所调整的照明。 ∗ 通过 切换照明值的调整量。 ∗ 用左示键头调节灯光。 26 按 [ 下个位置 ] 。 • 将移动到下一个测量位置。 ( 测量位置位于中心 以外时 ) • 当选择了元件位置指定时，将会移动 到其他画 面。 27 按 + 。 • 照相机移向下一计测位置…
NPM-D
生产篇
2.10
实装坐标示教
Page 2-52 EJM1DC-MB-02O-00

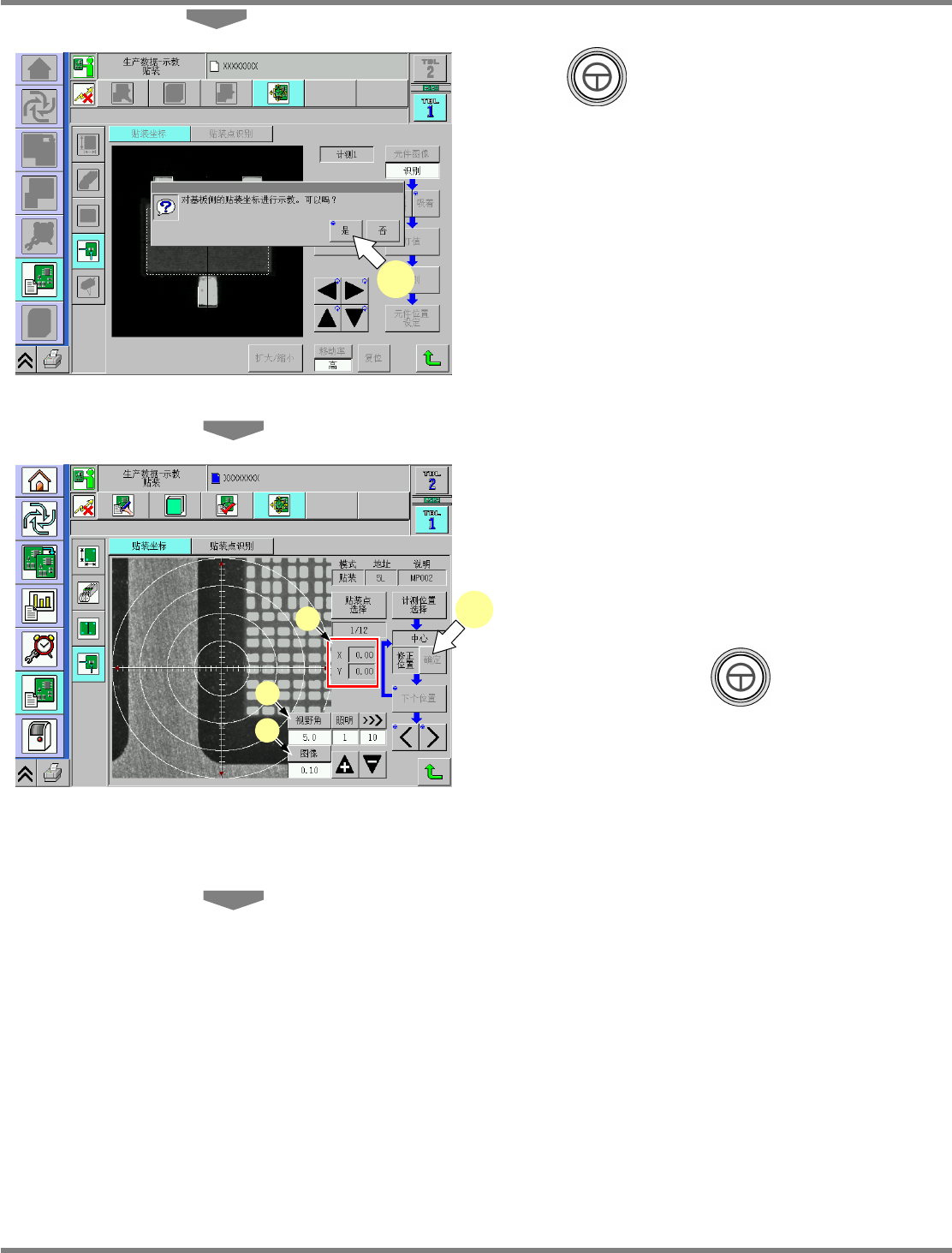

23
按
+
[
是
]
。
∗
元件位置设定的第
2
点操作为步骤
21
起的操
作。
24
按
[
确定
]
。
∗
如果需要在按
[
确定
]
按钮之前变更当前位置
(
计
测的基准位置
)
，请提前按上下左右移动按钮进
行调整。
(
计测位置为中心以外时
)
∗
按
[
确定
]
按钮后，请按上下左右移动按钮来调整
修正位置。
∗
调整位置时，请同时按
。
a. ‘X’
、
‘Y’
显示位置调整的微动量。
b. [
视野角
]
切换识别图像的视野尺寸。
c. [
图像
]
切换位置调整的微动量。
DataTeachMountPartsPos-06C01
23
DataTeachMountPos-01C08
24
c
b
a
NPM-D
生产篇
2.10
实装坐标示教
EJM1DC-MB-02O-00 Page 2-53

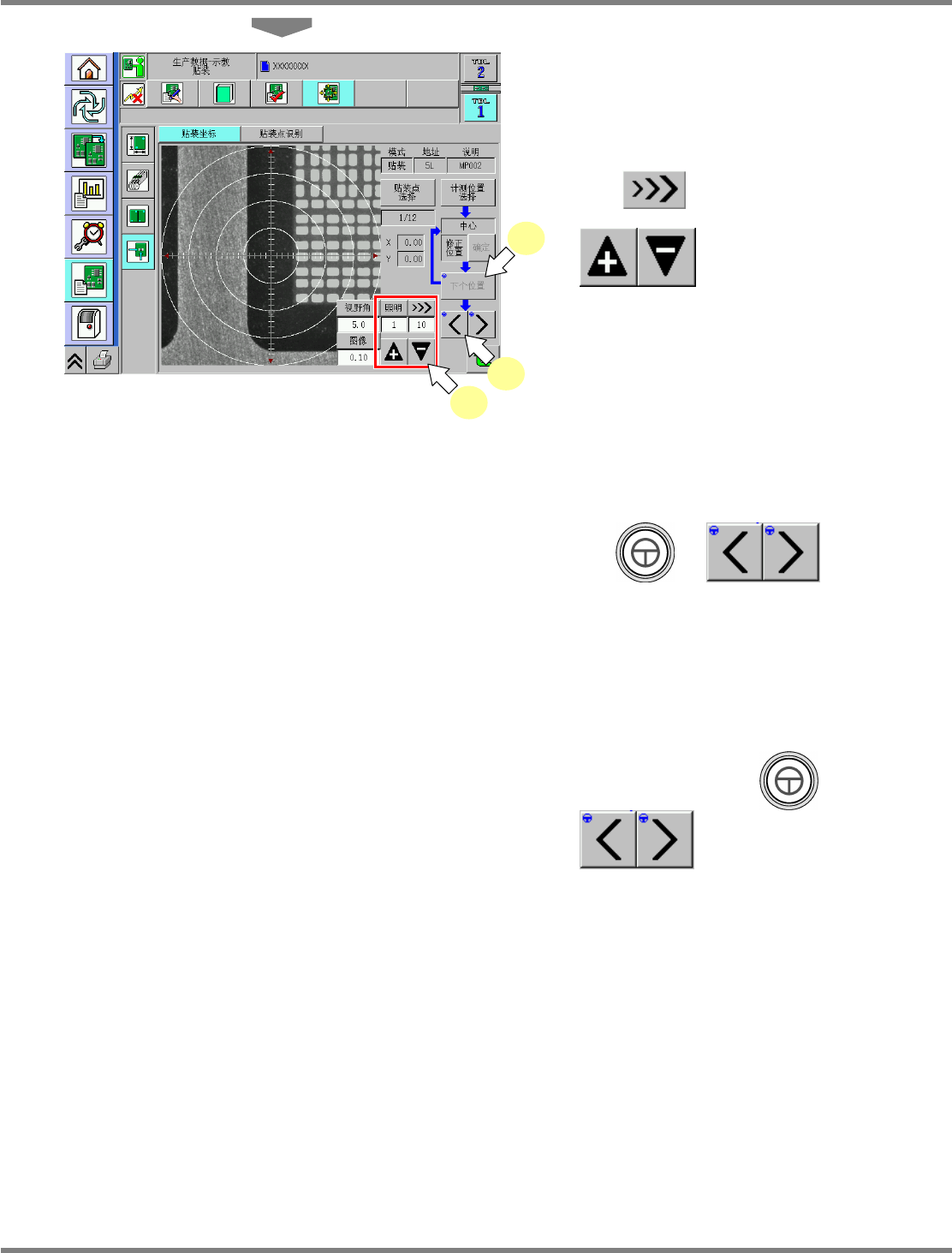

25
将照明值调整到能够清晰看到图像的
值。
∗
切换通过
[
照明
]
所调整的照明。
∗
通过
切换照明值的调整量。
∗
用左示键头调节灯光。
26
按
[
下个位置
]
。
•
将移动到下一个测量位置。
(
测量位置位于中心
以外时
)
•
当选择了元件位置指定时，将会移动到其他画
面。
27
按
+
。
•
照相机移向下一计测位置。
请同样进行步骤
15. ~ 25.
。
•
所有计测点的示教一结束，就会根据所示教的
坐标计算出中心位置并保存数据、显示计测完
成。
∗
变更完贴装坐标后，按
+
，将可继续对下一个坐标进行贴
装坐标位置示教。
28
将会移动到其它画面，关闭贴装坐标示
教画面。
•
弹出是否保存数据的确认窗口。选择
[
是
]
，将会
进行数据的保存。
•
弹出是否搬出基板的确认窗口。选择
[
是
]
，将会
进行基板的搬出。
DataTeachMountPos-01C08
26
25
27
NPM-D
生产篇
2.11
示教点胶坐标
Page 2-54 EJM1DC-MB-02O-00
2.11
示教点胶坐标
2.11.1
关于点胶坐标示教
如果在生产基板的相同图形上，连续发生点胶位置偏移现象，即能够通过示教点胶坐标来修改。
点胶坐标示教有三种示教模式，请根据点胶位置偏移状况分别使用。另外，在基板上，将点胶坐标和贴装
坐标视为一个坐标而进行管理，因此对点胶坐标或贴装坐标中的某一项执行了数据示教，或修改了某一项
的数据，那么所进行的示教或修改也会反映到另一方的坐标上。
1.
点胶
只有在特定顺序上发生点胶位置偏移时，使用这项功能。
变更示教顺序的点胶数据的坐标。
在示教后的点胶坐标上贴装元件时，贴装数据的坐标也会发生变更。
2.
点胶
/
图形
在各图形的相同部位上发生点胶位置偏移时，使用这项功能。
将变更示教后的元件和相同图形
No.
的全部点教数据的坐标，以及相应的图形数据。
在示教后的点胶坐标上贴装元件时，贴装数据的坐标也会发生变更。
3.
原点偏移量
当以正常数据执行了基板识别，整体的点胶位置却发生偏移之际，使用这项功能。变更原点偏移量
和基板识别坐标后，将示教后元件的变更坐标量反映进全部元件。
要求
在进行这些示教前，请确认
CAD
数据与正使用的数据是否一致。这些示教等于变更
CAD
数据相同的操作，所以请正确进行示教后的数据管理。
当在选择计测位置下选择了中心／计测
1
／计测
2
／计测
3
／计测
4
时
参照基板图像来指定点胶位置。
不论未贴装
(
点胶
) /
贴装基板，都需指定基板上的任意位置和现在位置，以及必须点胶的位置
(
修改位置
)
后，
示教相应的偏移量，并反映进数据。
测量位置的选择，无需与中心对称，因此可以自由选择。
选择了多个时，将平均偏移量反映进坐标数据。
在点胶坐标示教中，没有在贴装坐标示教下指定所选择元件位置的功能。
