NPM-D 生产篇 3.9 生产材料的设置 ( 智能型供料器 ) Page 3-96 EJM1DC-MB-03O-00 2 以分离器上部顶点为支点进行旋转， 使 分离器的下端穿过卷盘导向件的间隙。 3 将分离器设置成象放在卷盘导向件支 点轴的垫片上一样的状态。 FCCT-007P 分离器 FCCT-008P 分离器
NPM-D
生产篇
3.9
生产材料的设置
(
智能型供料器
)
EJM1DC-MB-03O-00 Page 3-95

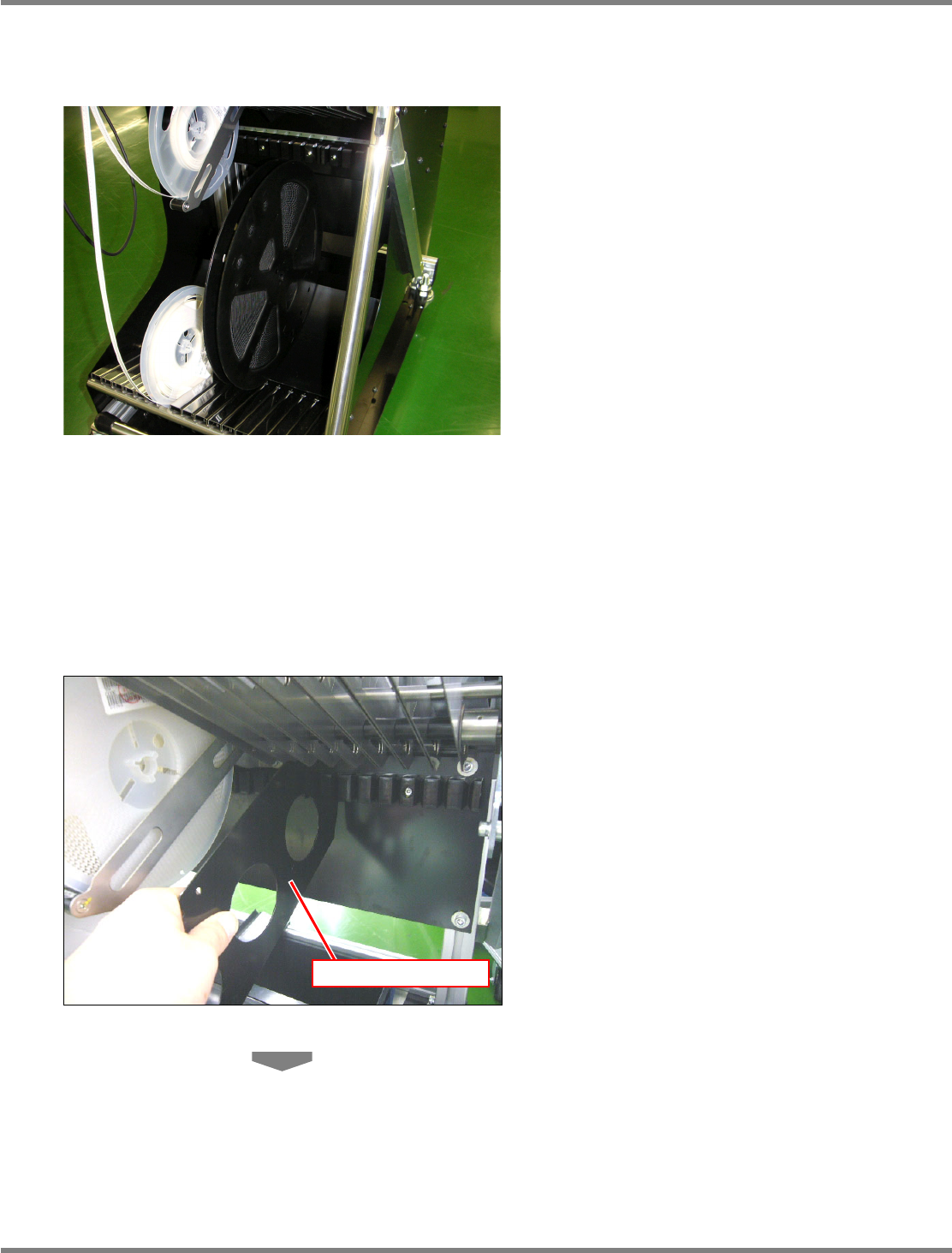

大卷盘的设置
1
将大卷盘放到曲面的金属板部上。
∗
卷盘的旋转沉重时，请将芯棒装到分离器上。
交换台车分离器的安装
1
将分离器上部顶点插入支架。
FCCT-006P
分离器
NPM-D
生产篇
3.9
生产材料的设置
(
智能型供料器
)
Page 3-96 EJM1DC-MB-03O-00

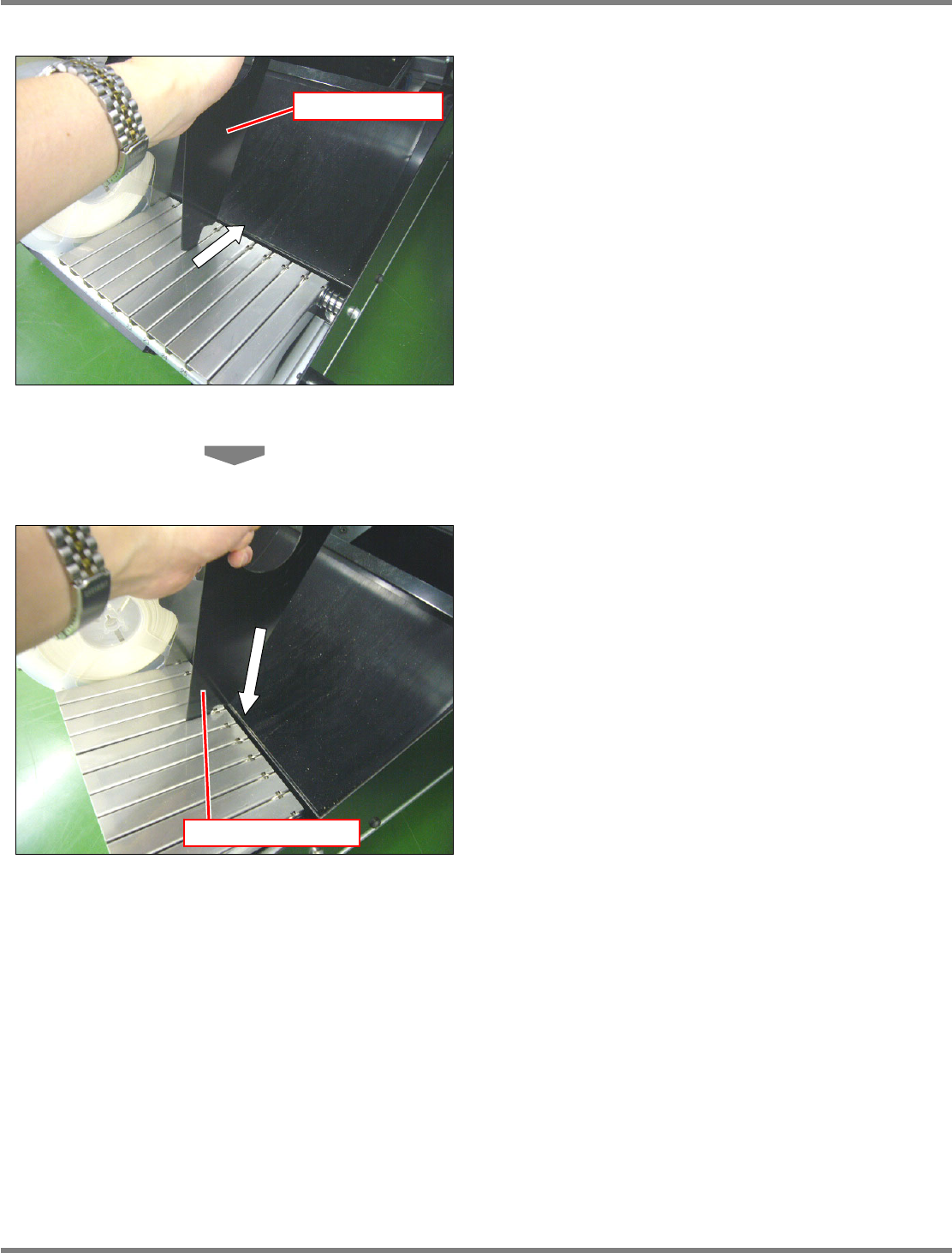

2
以分离器上部顶点为支点进行旋转，使
分离器的下端穿过卷盘导向件的间隙。
3
将分离器设置成象放在卷盘导向件支
点轴的垫片上一样的状态。
FCCT-007P
分离器
FCCT-008P
分离器
NPM-D
生产篇
3.9
生产材料的设置
(
智能型供料器
)
EJM1DC-MB-03O-00 Page 3-97

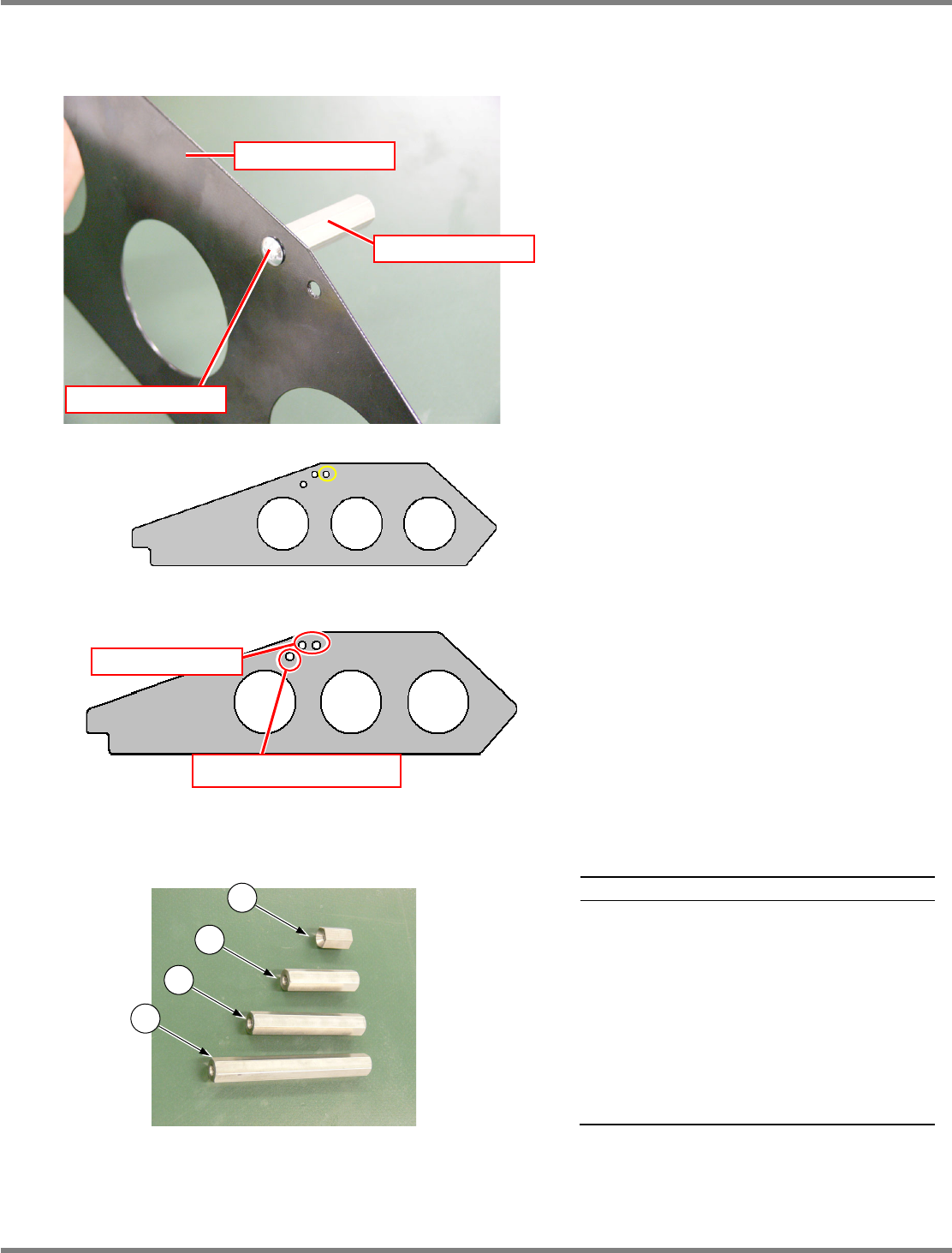

大卷盘芯棒的设置
1
将大卷盘的芯棒
(
本机器附属品
)
用螺
丝
(
本机器附属品
)
安装到分离器上。
∗
有
3
种用于安装的间距，请根据编带卷盘的大
小进行安装。
∗
照片所示的是在图片框线所示位置安装了芯
棒，两个面均能安装。
∗
安装芯棒的孔共计有
3
个。
附属品
芯棒
零部件编号
: N610075521AA
c
用于安装在
21 mm
间距
(
长度
: 19.2 mm)
零部件编号
: KXFB058WA00 … 2
个
d
用于安装在
42 mm
间距
(
长度
: 40.2 mm)
零部件编号
: KXFB058XA00 … 2
个
e
用于安装在
63 mm
间距
(
长度
: 61.2 mm)
零部件编号
: KXFB058YA00 … 2
个
f
用于安装在
84 mm
间距
(
长度
: 82.2 mm)
零部件编号
: KXFB058ZA00 … 2
个
EJK1A-029P
分离器
芯棒
螺丝
M4
×
8L
EJK1A-028P
1
2
3
4
大卷盘用的
(
2
个
)
φ
382
尺寸卷盘用的
