NPM-D 生产篇 2.1 示教开始前 EJM1DC-MB-02O-00 Page 2-3 2.1.2 识别方法 识别方法根据识别对象的不同，有形 状指定识别与图案对照识别 两种。 1. 形状指定识别 ( 基板识别 ) 本方法在识别对象为以下图形、各尺 寸明确的情况下使用。 • 形状 ( 自动 ): 自动设定照明值 • 形状 ( 手动 ): 手动设定照明值 ∗ 像纸苯酚基板那样，当标记与标记背 景颜色对 比不明显时使用。 ( 因对比不明…
NPM-D
生产篇
2.1
示教开始前
Page 2-2 EJM1DC-MB-02O-00
2.1
示教开始前
2.1.1
双轨模式的情况下
请指定要示教侧的轨道后，执行生产数据示教动作。
∗
关于元件识别示教，因为不存在不同轨道的区别，所以不用指定轨道后进行示教。
(
轨道切换按钮处于无效
的状态。
)
DualDataTeachPCBRecog-01C00
NPM-D
生产篇
2.1
示教开始前
EJM1DC-MB-02O-00 Page 2-3
2.1.2
识别方法
识别方法根据识别对象的不同，有形状指定识别与图案对照识别两种。
1.
形状指定识别
(
基板识别
)
本方法在识别对象为以下图形、各尺寸明确的情况下使用。
•
形状
(
自动
):
自动设定照明值
•
形状
(
手动
):
手动设定照明值
∗
像纸苯酚基板那样，当标记与标记背景颜色对
比不明显时使用。
(
因对比不明显而无法自动设
定照明时使用
)
2.
图案对照识别
识别对象
(
标记
)
形状复杂、轮廓模糊时或识别对象过大无法容纳在识别画面时使用。
<
识别画面
>
•
4
点图案
元件识别
4
点图案
a
b
c
d
b
b
a
b
a
b
aa
c
a
bd
b
a
a
b
a
b a
NPM-D
生产篇
2.1
示教开始前
Page 2-4 EJM1DC-MB-02O-00

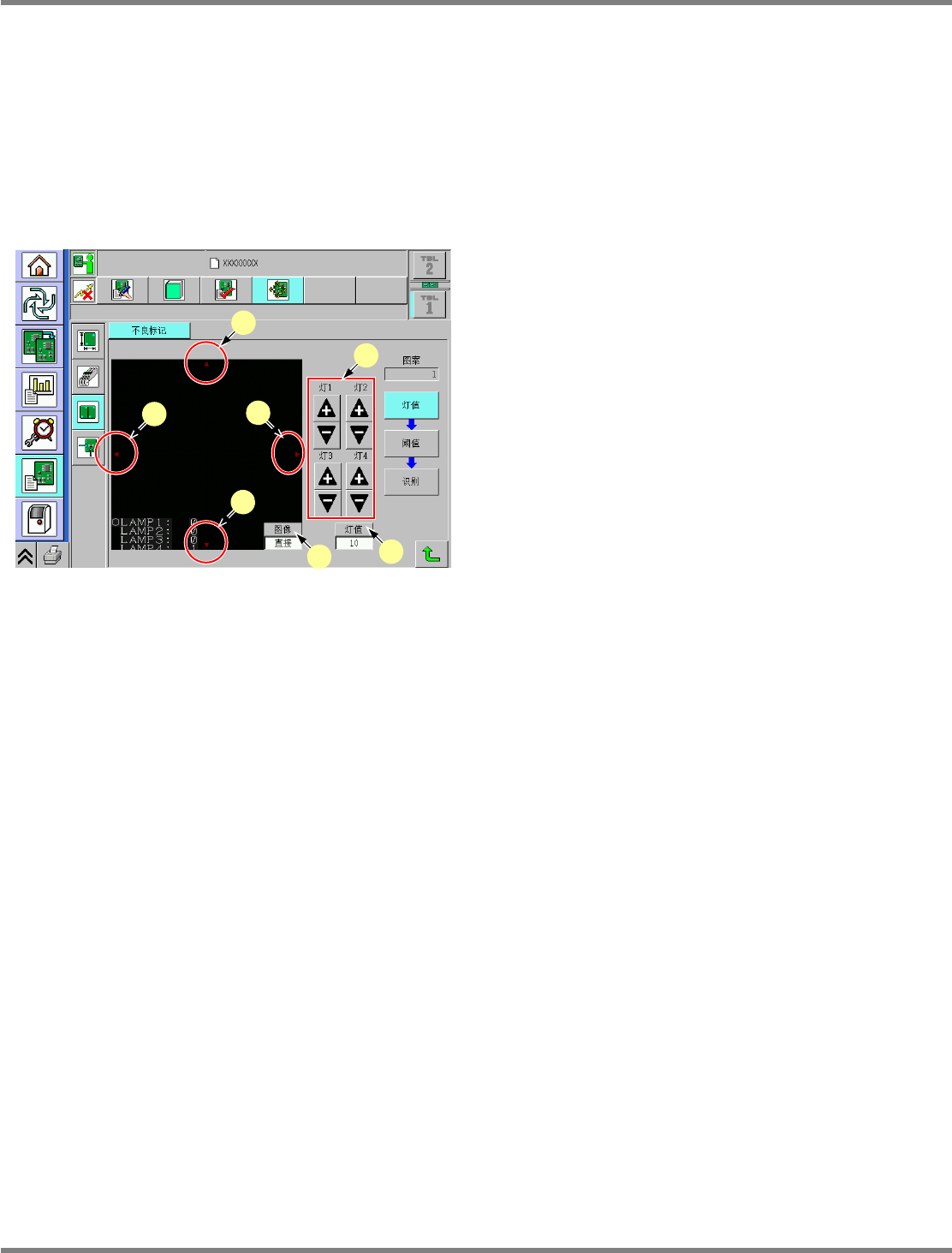

2.1.3
照明值调整的设定
在此，对以下说明的基板识别示教和不良标记示教作业上经常进行的照明值调整设定进行说明。请在示教
时进行参照。
进行照明值调整按钮的按钮速率设定时，每按一次，可使照明值变更
+
1
或
−
1
。另外，每按
1
次，可使照明
值变更
+
10
或
−
10
。
对象示教
:
基板识别、不良标记识别、实装坐标、吸着位置学习
a. ‘
微调按钮
’
根据图像按钮的移动率进行微调动作。
b. [
图像
]
切换移动率。
c. ‘
照明值调整按钮
’
微调按钮
(
灯
1 ~
灯
4)
根据照明值按钮的速率灯值发生变化。
∗
照明灯由内向外依次排为灯
1 (
内
)
→
灯
4 (
外
)
。
d. [
灯值
]
切换照明值变更的速率。
DataTeachBadRecog-01C00
a
a
a
a
c
b
d
