NPM-D 生产篇 3.3 生产前的准备 EJM1DC-MB-03O-00 Page 3-13 3.3.4 将托盘板装入托盘箱 托盘供料器，是将托盘装入托盘板上 后，再将该托盘板装入多段 托盘主体内的托盘箱中。多 段托盘主体中 最多可装入 20 枚托盘。 托盘板的安装步骤 1 打开托盘箱门。 ∗ 门被锁定住时， 请按 3.3.1 的步骤 1. ~ 5. 进行操 作。 2 解除托盘板的锁定。 3 将托盘板装入托盘箱内。 将这一侧朝向跟…
NPM-D
生产篇
3.3
生产前的准备
Page 3-12 EJM1DC-MB-03O-00
托盘的安装
1
将托盘装到托盘板上。
2

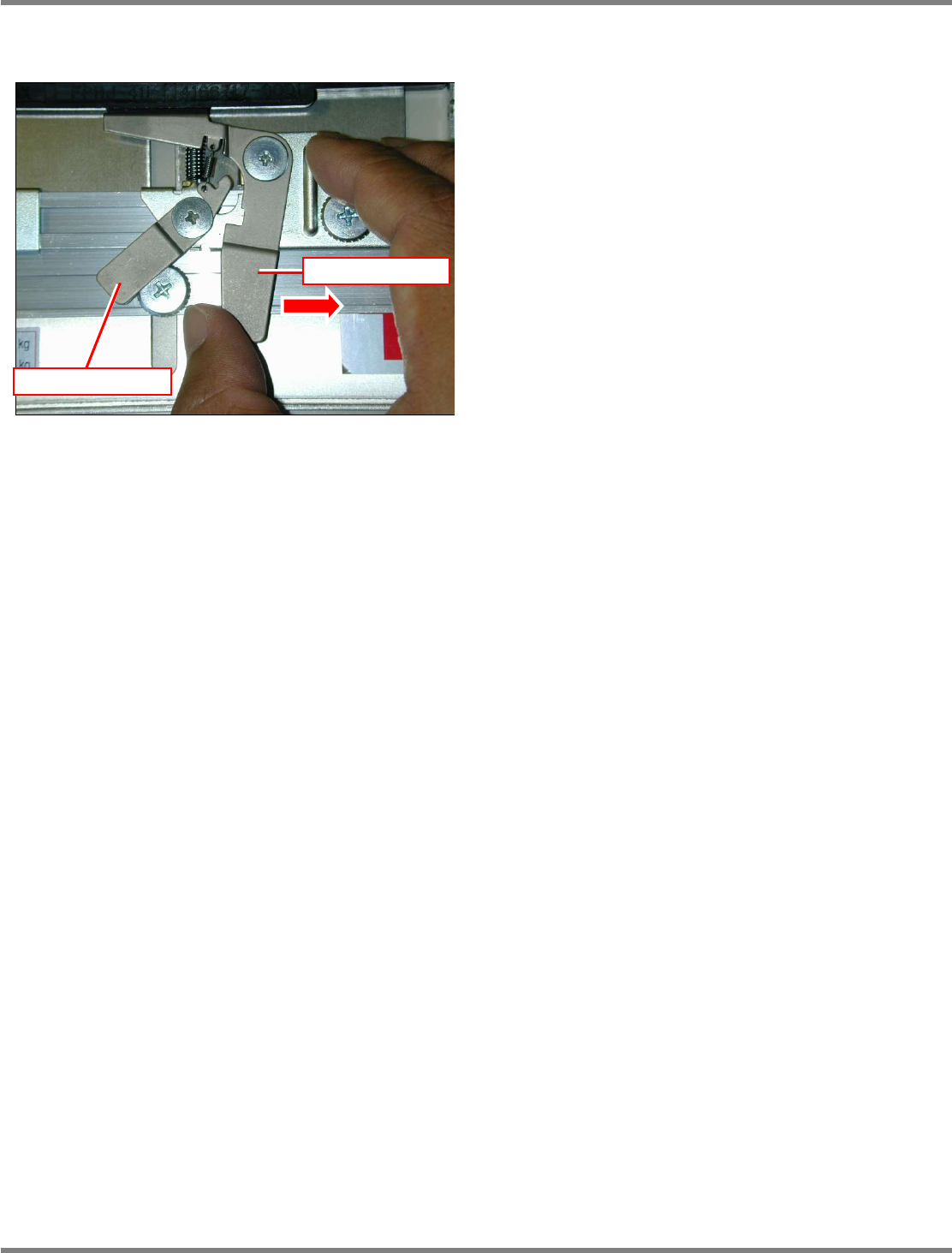

扳动夹具手柄，直到使夹具解除手柄脱
扣为止，然后再松开。
3
确认托盘已牢固地被固定住了。
∗
晃动较大时，请调整托盘板。
407C-007P
夹具手柄
夹具解除手柄
NPM-D
生产篇
3.3
生产前的准备
EJM1DC-MB-03O-00 Page 3-13
3.3.4
将托盘板装入托盘箱
托盘供料器，是将托盘装入托盘板上后，再将该托盘板装入多段托盘主体内的托盘箱中。多段托盘主体中
最多可装入
20
枚托盘。
托盘板的安装步骤
1
打开托盘箱门。
∗
门被锁定住时，请按
3.3.1
的步骤
1. ~ 5.
进行操
作。
2
解除托盘板的锁定。
3
将托盘板装入托盘箱内。
将这一侧朝向跟前，按托盘板上粘贴的箭头方向
插入。
(
如左侧照片所示
)
托盘箱
托盘板
锁定
NPM-D
生产篇
3.3
生产前的准备
Page 3-14 EJM1DC-MB-03O-00
4
将托盘箱锁定。
锁定
