NPM-D 生产篇 2.10 实装坐标示教 Page 2-48 EJM1DC-MB-02O-00 6 切换为必要的示教模式。 ∗ 每按键一下，显示就如下图切换一次 。 贴装 贴装 / 图案 原点偏移量 7 按 + [ 示教开始 ] 。 • 将会开始确认基板，并根据需要调整 宽度。 • 请在基板转为等待搬入基板的状态后 ，在搬入 口上设置基板。 ( 基板已在工作台上时不需要。 ) 8 通过贴装点指定进行数据选择时，按 [ 贴装点选择 ] …
NPM-D
生产篇
2.10
实装坐标示教
EJM1DC-MB-02O-00 Page 2-47

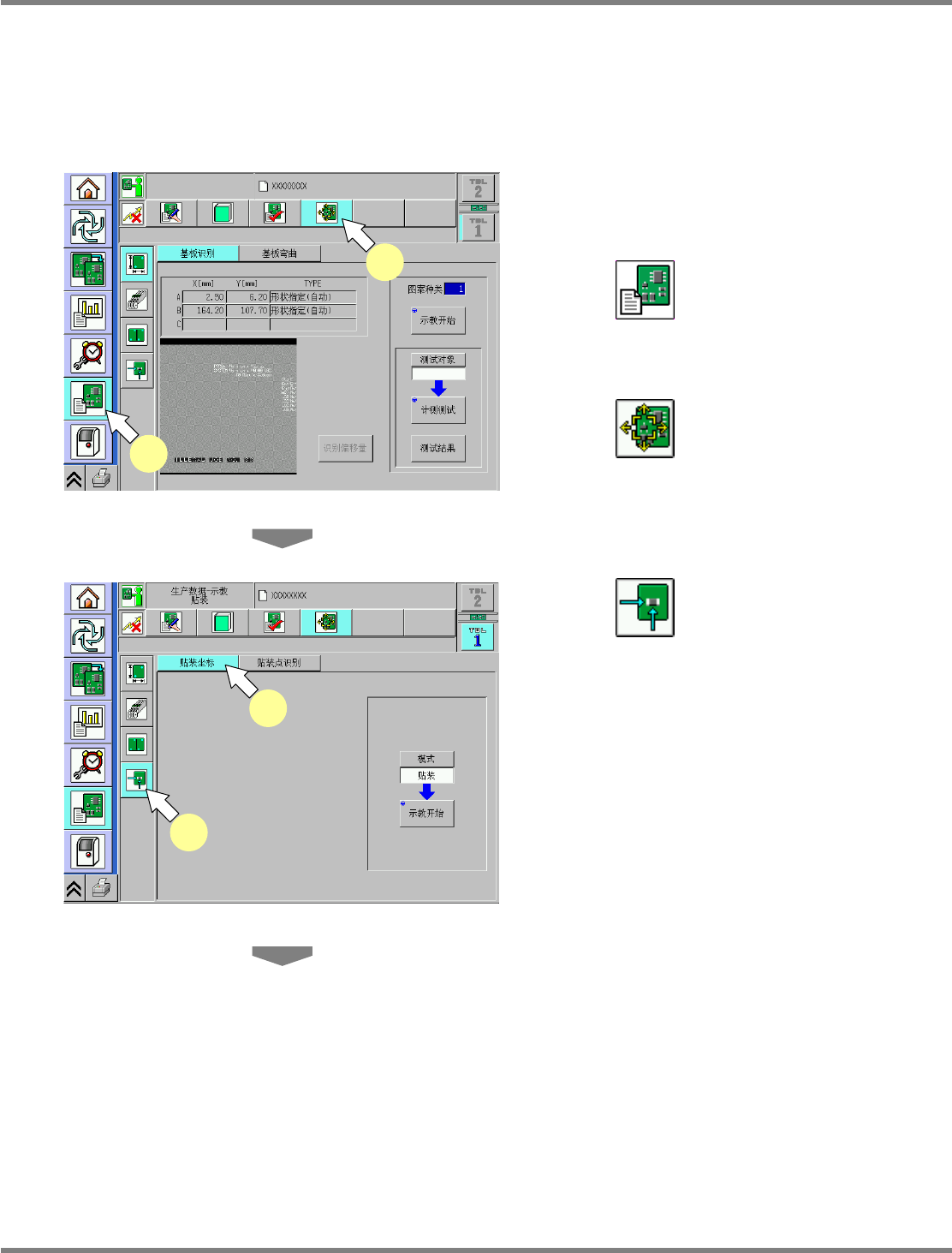

2.10.3
编制步骤
本节对典型实装示教的操作步骤进行了说明。
在选择计测位置下选择了中心／计测
1
／计测
2
／计测
3
／计测
4
时
1
通过主菜单画面，由
NPM-DGS
发送基
板数据。
2
按
。
•
数据修正的菜单画面将被显示。
3
按
。
•
生产数据的示教画面将被显示。
4
按
。
5
按
[
贴装坐标
]
。
•
显示实装坐标画面。
DataTeachPCBRecogCheck-01C00
2
3
DataTeachMountPosCheck-01C03
4
5
NPM-D
生产篇
2.10
实装坐标示教
Page 2-48 EJM1DC-MB-02O-00

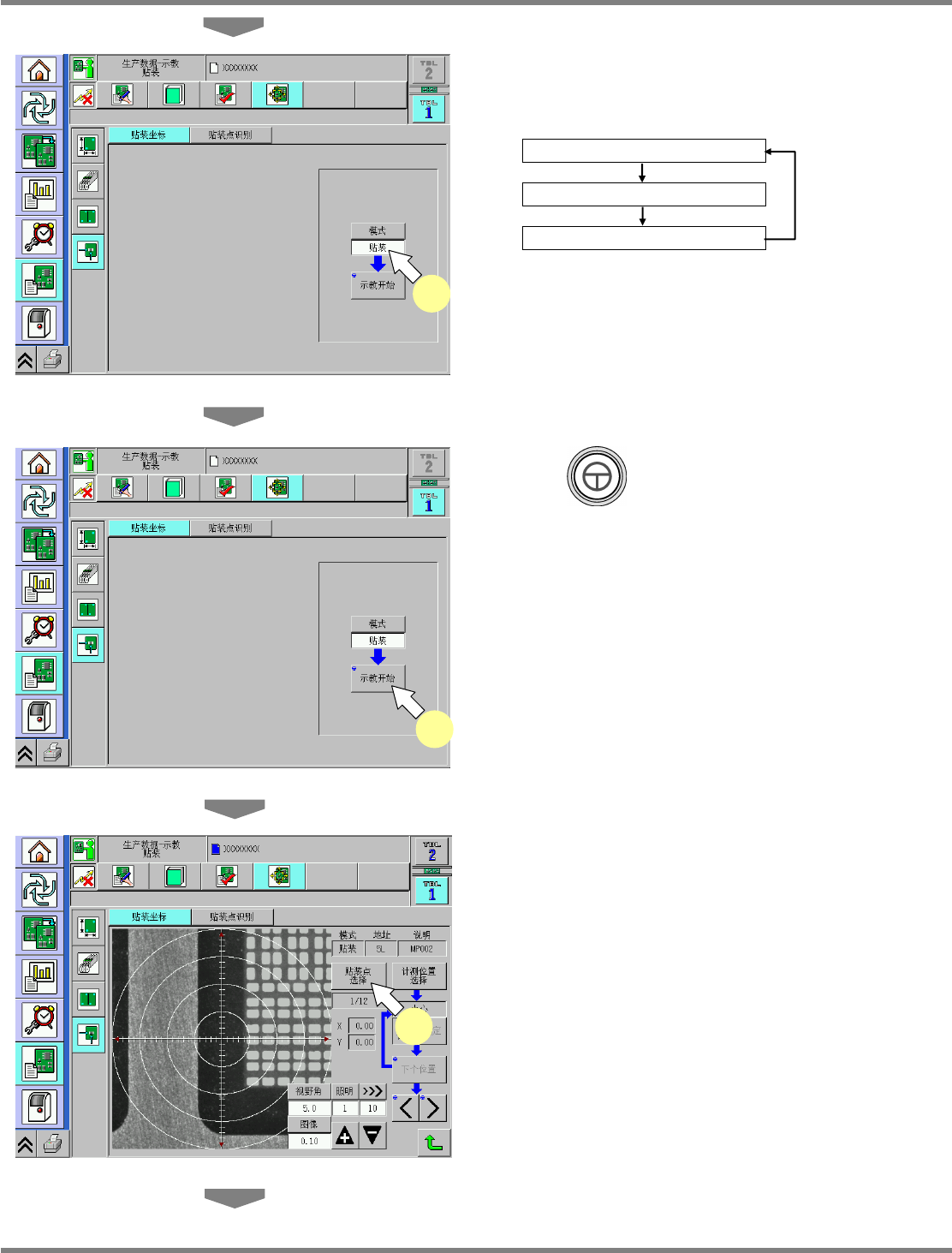

6
切换为必要的示教模式。
∗
每按键一下，显示就如下图切换一次。
贴装
贴装
/
图案
原点偏移量
7
按
+
[
示教开始
]
。
•
将会开始确认基板，并根据需要调整宽度。
•
请在基板转为等待搬入基板的状态后，在搬入
口上设置基板。
(
基板已在工作台上时不需要。
)
8
通过贴装点指定进行数据选择时，按
[
贴装点选择
]
。
•
画面将会切换到选择贴装数据的画面。
DataTeachMountPos-01C08
8
DataTeachMountPosCheck-01C03
7
DataTeachMountPosCheck-01C03
6
NPM-D
生产篇
2.10
实装坐标示教
EJM1DC-MB-02O-00 Page 2-49

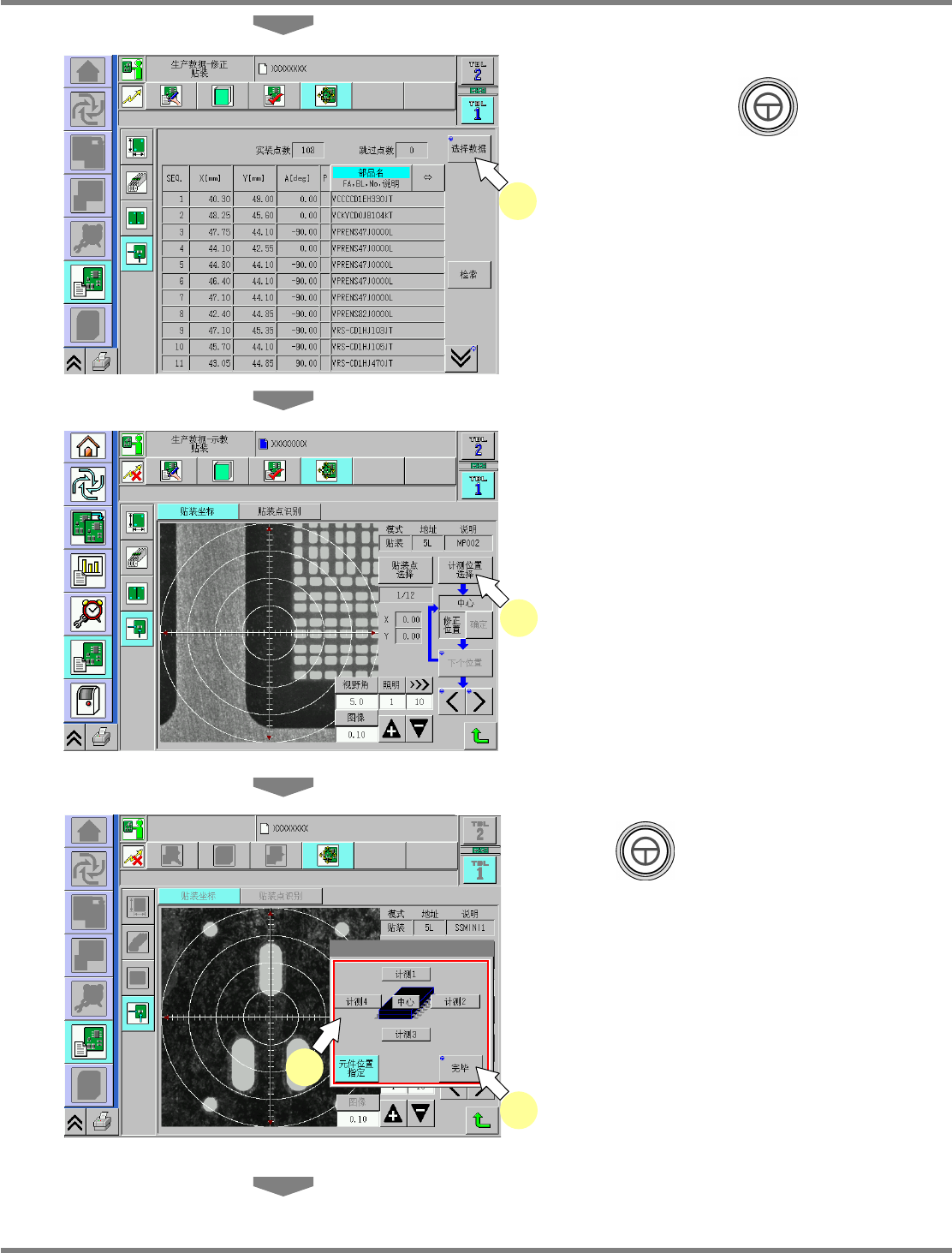

9
选择执行贴装位置示教的对象数据的
SEQ
号码后，按
+ [
选择数据
]
。
•
照相机会移至指定的序列号坐标。
∗
不能选择与已搬入基板的贴装位置不同的坐标
数据。
10
按
[
计测位置选择
]
。
∗
将会在画面上显示处于示教中的计测位置、现
在位置、修正位置中的某一项。
11
选择计测位置。
12
按
+
[
完毕
]
。
•
照相机移动到所选的最初计测位置。
(
按中心、计测
1
、计 测
2
、计测
3
、计测
4
的顺
序移动
)
∗
当选择了中心时，即会在照相机图像上以下述
条件显示元件形状。
元件最大外形尺寸的
L
、
W
都在
2.0 mm
以
下，且贴装角度单位为
45
度
•
当选择了设定元件位置时，将切换到其他画面。
DataTeachMountPos-03C05
11
12
DataTeachMountPosSelect-01C01
9
DataTeachMountPos-01C08
10
