NPM-D 生产篇 1.7 支撑销的安装 Page 1-42 EJM1DC-MB-01O-00 7 将伺服开关置于 OFF 。 8 打开安全盖。 9 卸下供料器工作台盖。 10 将棉纱布覆盖在线路照相机上。 ∗ 防止作业时异物进入照相机透镜内。 11 根据基板尺寸移动支撑销位置。 ∗ 为均等地支撑整个基板， 请尽量多安装支 撑销。 ∗ 请注意不要碰到基板背面的部品。 ∗ 注意不要碰撞并避免有异物进入线路 照相机 (LED 照明上 ) 。…
NPM-D
生产篇
1.7
支撑销的安装
EJM1DC-MB-01O-00 Page 1-41
1.7
支撑销的安装
∗

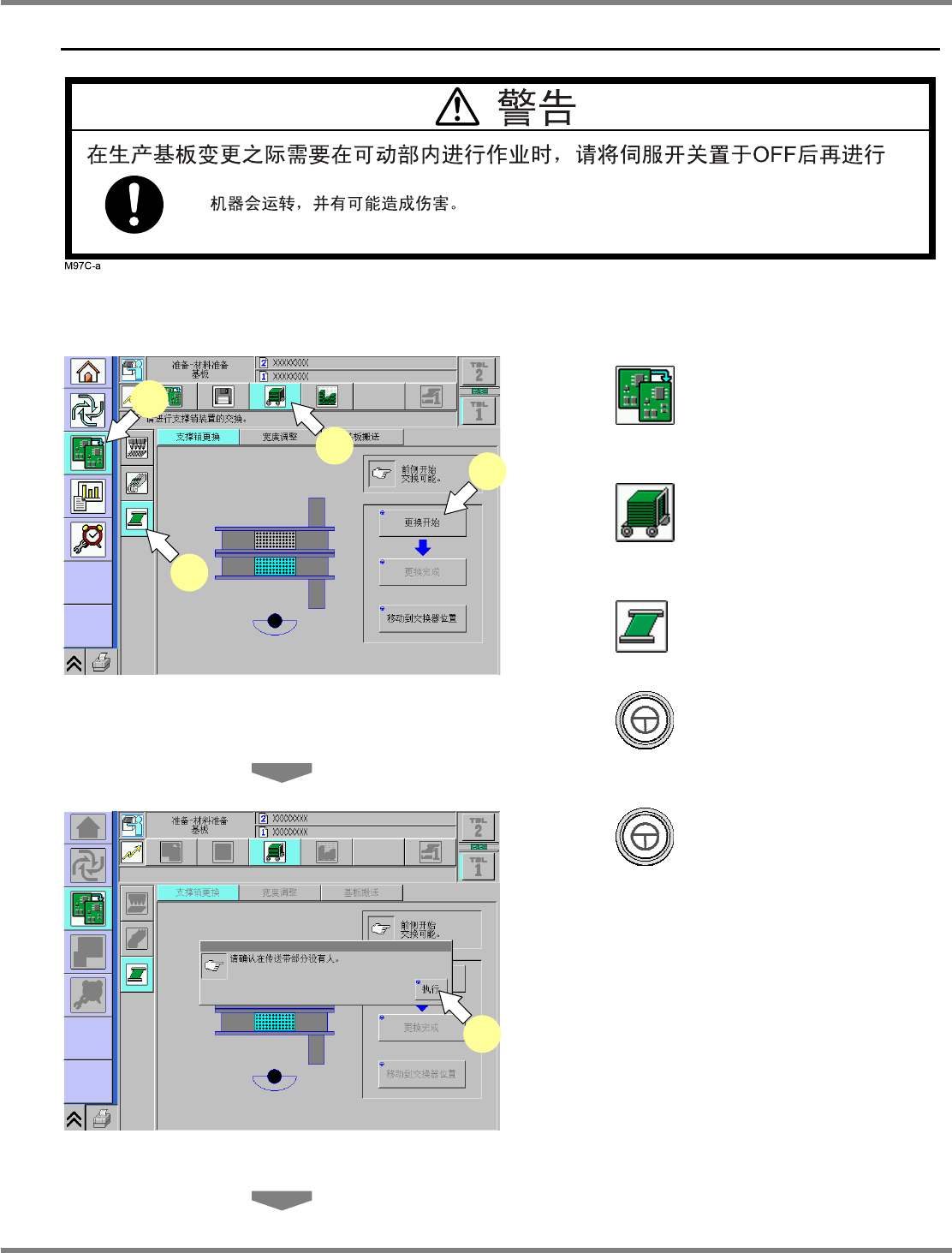

本作业应在设备的前侧进行。
1
按
。
2
按
。
3
按
。
4
按
+ [
更换开始
]
。
5
按
+ [
执行
]
。
•
基板支撑块将会上升。
6
卸下交换台车。
DualChangePinUnitChange-01C50
2
4
1
3
DualChangePinUnitChange-02C50
5
NPM-D
生产篇
1.7
支撑销的安装
Page 1-42 EJM1DC-MB-01O-00

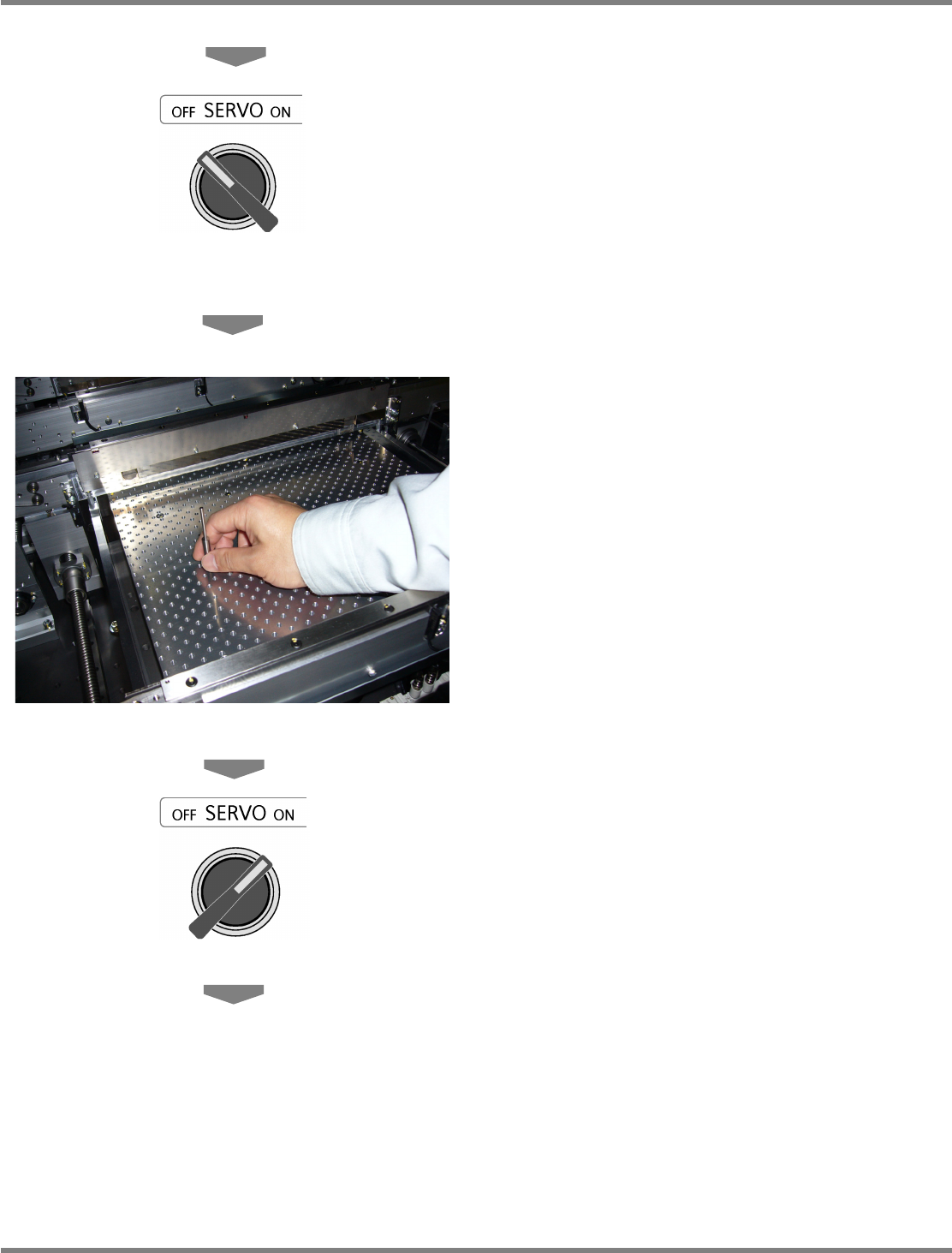

7
将伺服开关置于
OFF
。
8
打开安全盖。
9
卸下供料器工作台盖。
10
将棉纱布覆盖在线路照相机上。
∗
防止作业时异物进入照相机透镜内。
11
根据基板尺寸移动支撑销位置。
∗
为均等地支撑整个基板，请尽量多安装支撑销。
∗
请注意不要碰到基板背面的部品。
∗
注意不要碰撞并避免有异物进入线路照相机
(LED
照明上
)
。
12
去掉步骤
10.
中盖在线路照相机上的棉
纱布。
13
安装供料器工作台盖。
14
关闭安全盖。
15
将伺服开关置于
ON
。
16
安装交换台车。
NPM-D
生产篇
1.7
支撑销的安装
EJM1DC-MB-01O-00 Page 1-43
17
按
+
[
更换完成
]
。
18
按
+
[
执行
]
。
•
将基板支撑块降回原点。
DualChangePinUnitChange-03C50
17
DualChangePinUnitChange-02C50
18
