NPM-D 生产篇 2.5 元件识别示教 EJM1DC-MB-02O-00 Page 2-19 需进行元件识别的情形 发生下列故障时，请进行元件识别示 教。 z 情形 1 在生产中特定的供料器发生了识别错 误时 z 情形 2 在生产管理信息的吸着信息中， 识别错误在特定 的装置内集中多发时 ProdPartsMcStat e-03C00 ProdInfoNzl ErrDetail-02C 00
NPM-D
生产篇
2.5
元件识别示教
Page 2-18 EJM1DC-MB-02O-00
2.5
元件识别示教
2.5.1
元件识别
因本机是根据吸嘴的吸着方式进行元件的吸取动作，所以元件的吸着位置、角度每次都不相同。为了补正
元件的吸着位置、角度的偏移量而进行识别。
2.5.2
元件识别示教的流程
示教开始
元件吸着
识别
识别评价
示教结束
NPM-D
生产篇
2.5
元件识别示教
EJM1DC-MB-02O-00 Page 2-19

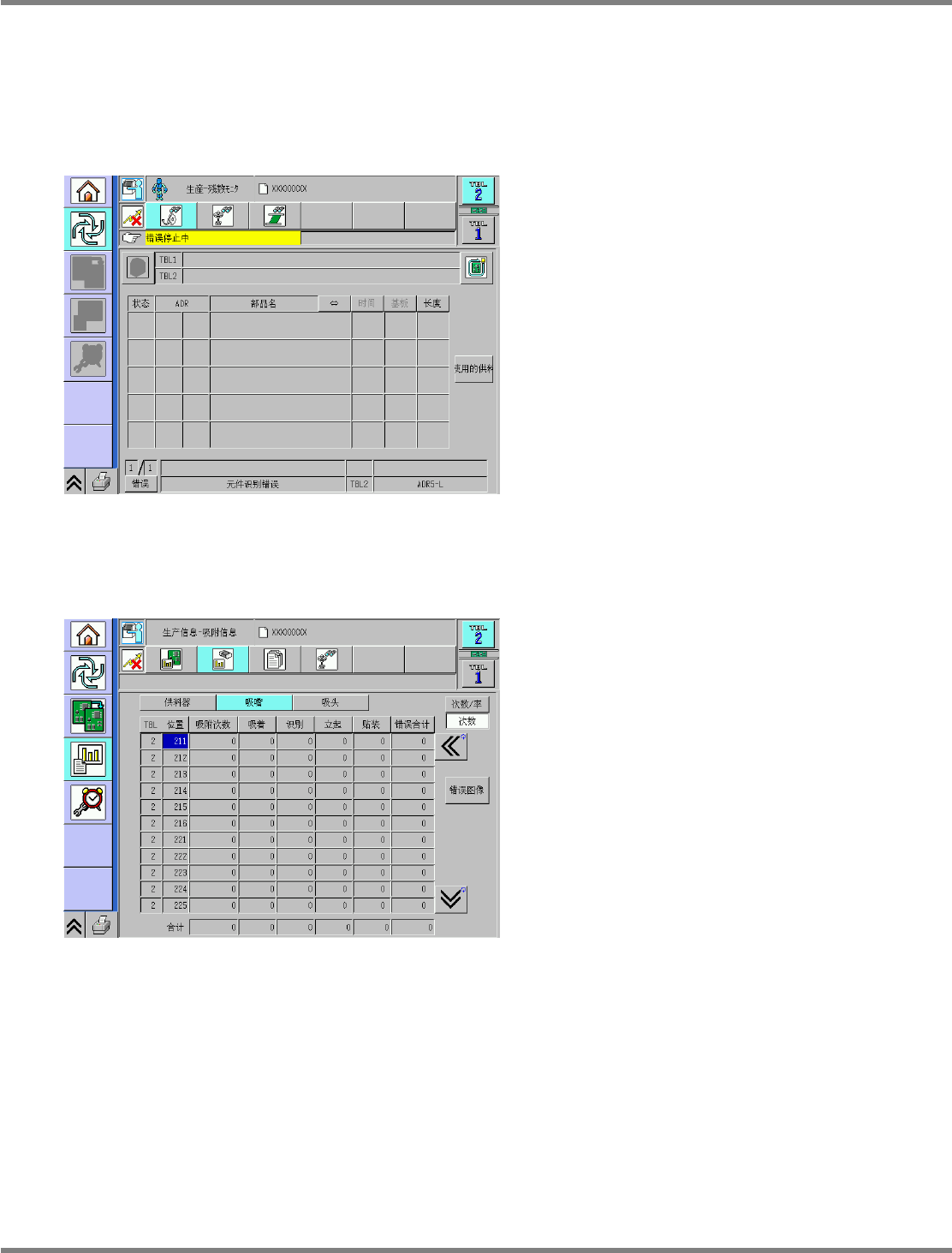

需进行元件识别的情形
发生下列故障时，请进行元件识别示教。
z
情形
1
在生产中特定的供料器发生了识别错误时
z
情形
2
在生产管理信息的吸着信息中，识别错误在特定
的装置内集中多发时
ProdPartsMcState-03C00
ProdInfoNzlErrDetail-02C00
NPM-D
生产篇
2.5
元件识别示教
Page 2-20 EJM1DC-MB-02O-00
2.5.3
进行元件识别示教前
识别错误多数是元件数据方面的问题，修正这些问题后，一般来说识别错误就会消失。
元件识别示教在图案对照识别之外的元件中主要用于元件数据的确认作业。
可以通过元件识别示教来确认有问题的元件，在这项作业之前请确认以下项目。
所使用的元件数据是否适当

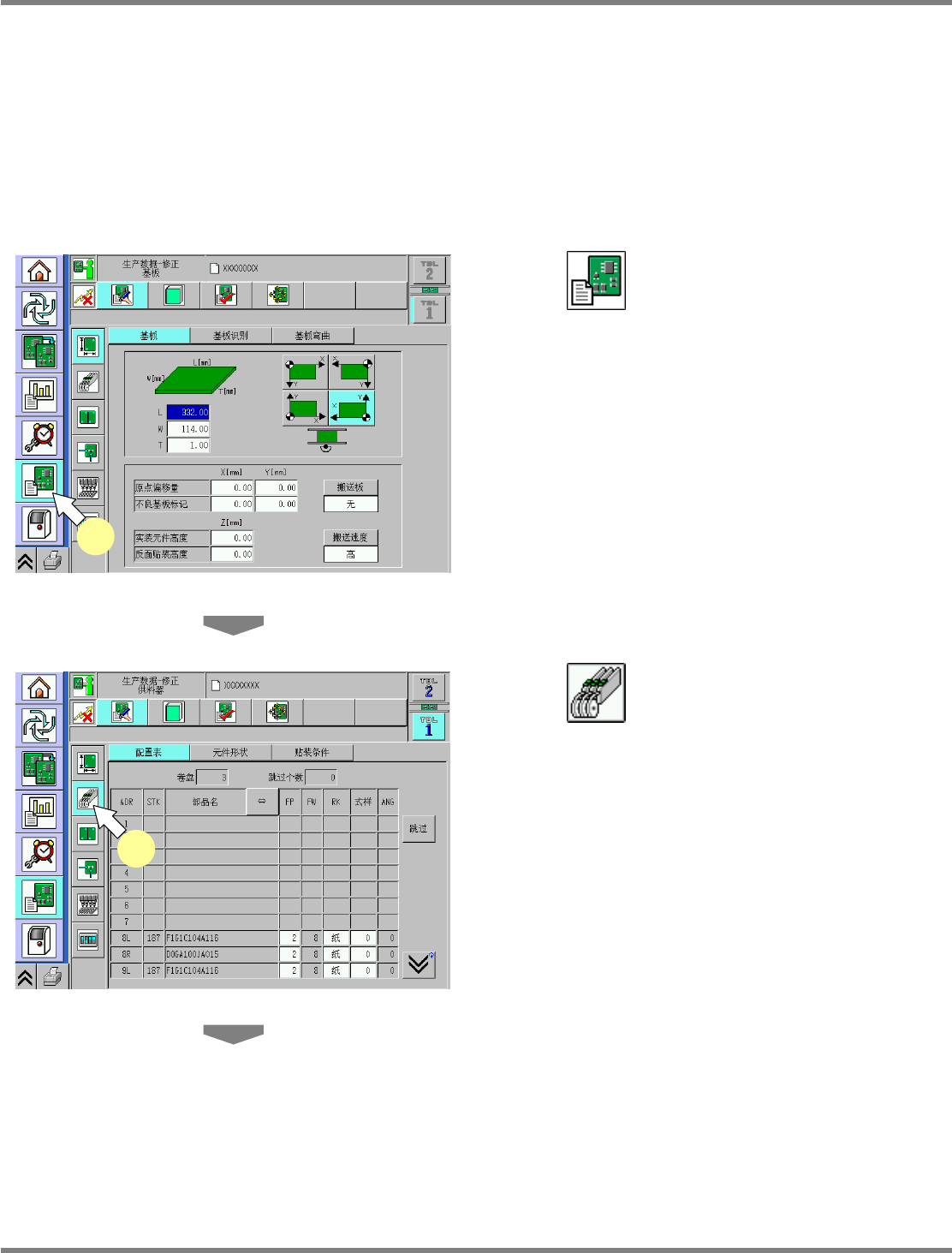

下面就元件数据确认前的操作步骤进行说明。
1
按
。
2
按
。
DataModifyPCB-01C00
1
DataModifyArrangFeeder-01C04
2
