NPM-D
生产篇
2.5
元件识别示教
EJM1DC-MB-02O-00 Page 2-21
3
选择
[
元件形状
]
。
4
确认元件数据。
∗
对元件的尺寸、信息等进行确认。
DataModifyArrangFeeder-01C04
3
DataModifyPartShape-02C02
4
[
引线元件的情况
]
DataModifyPartShape-02C04
4
[
矩形芯片的情况
]
NPM-D
生产篇
2.5
元件识别示教
Page 2-22 EJM1DC-MB-02O-00

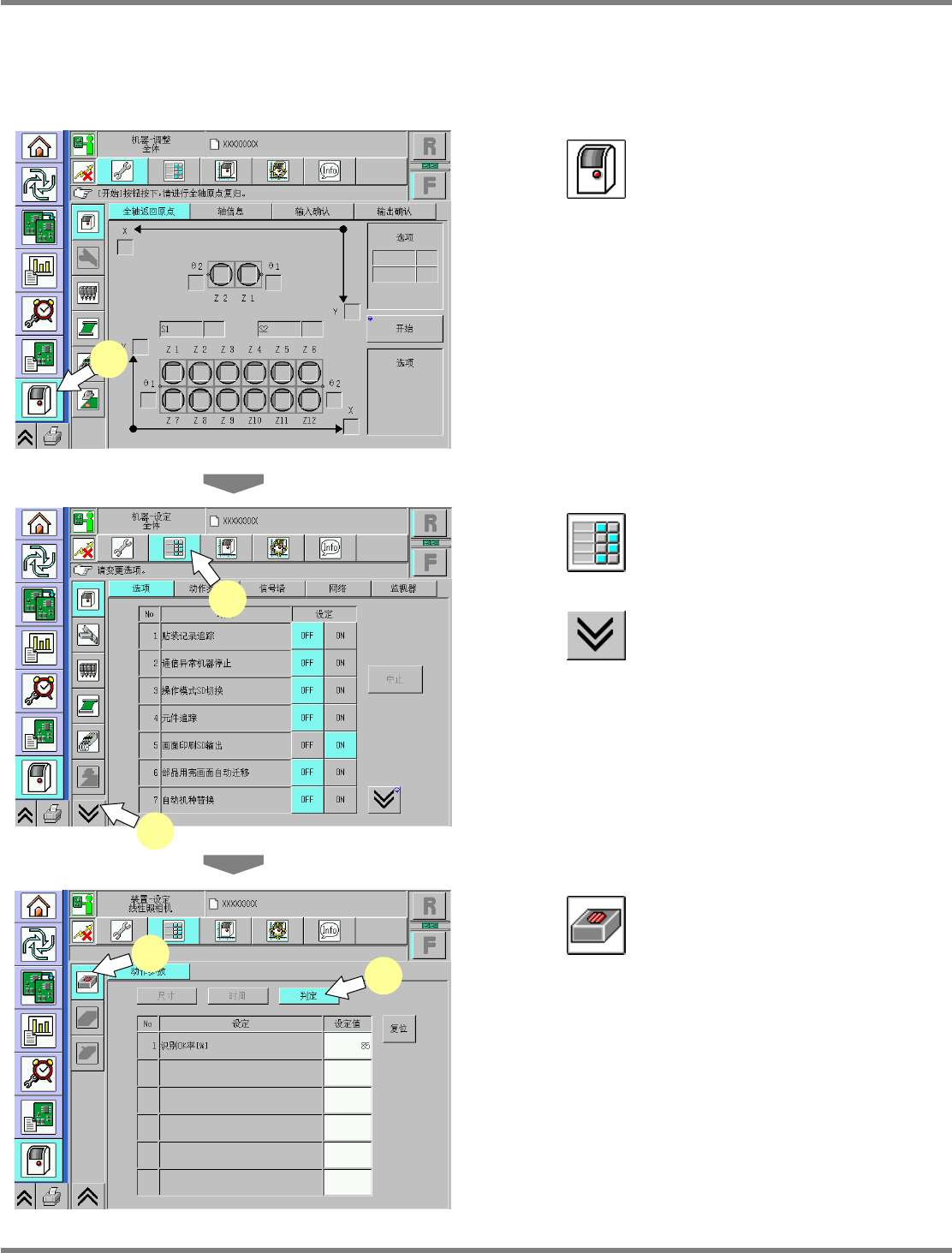

位于机器参数内的不良判定值上的识别率是否适当
下面就识别率确认前的操作步骤进行说明。
1
按
。
2
按
。
3
按
。
4
按
。
5
按
[
判定
]
。
∗
确认识别率。
通常为
85%
左右。
UnitAdjustAxisOrigin-01C01
1
UnitSetLineCameraMoveParam-01C00
4
5
2
UnitSetOption-01C03
3
2
NPM-D
生产篇
2.5
元件识别示教
EJM1DC-MB-02O-00 Page 2-23

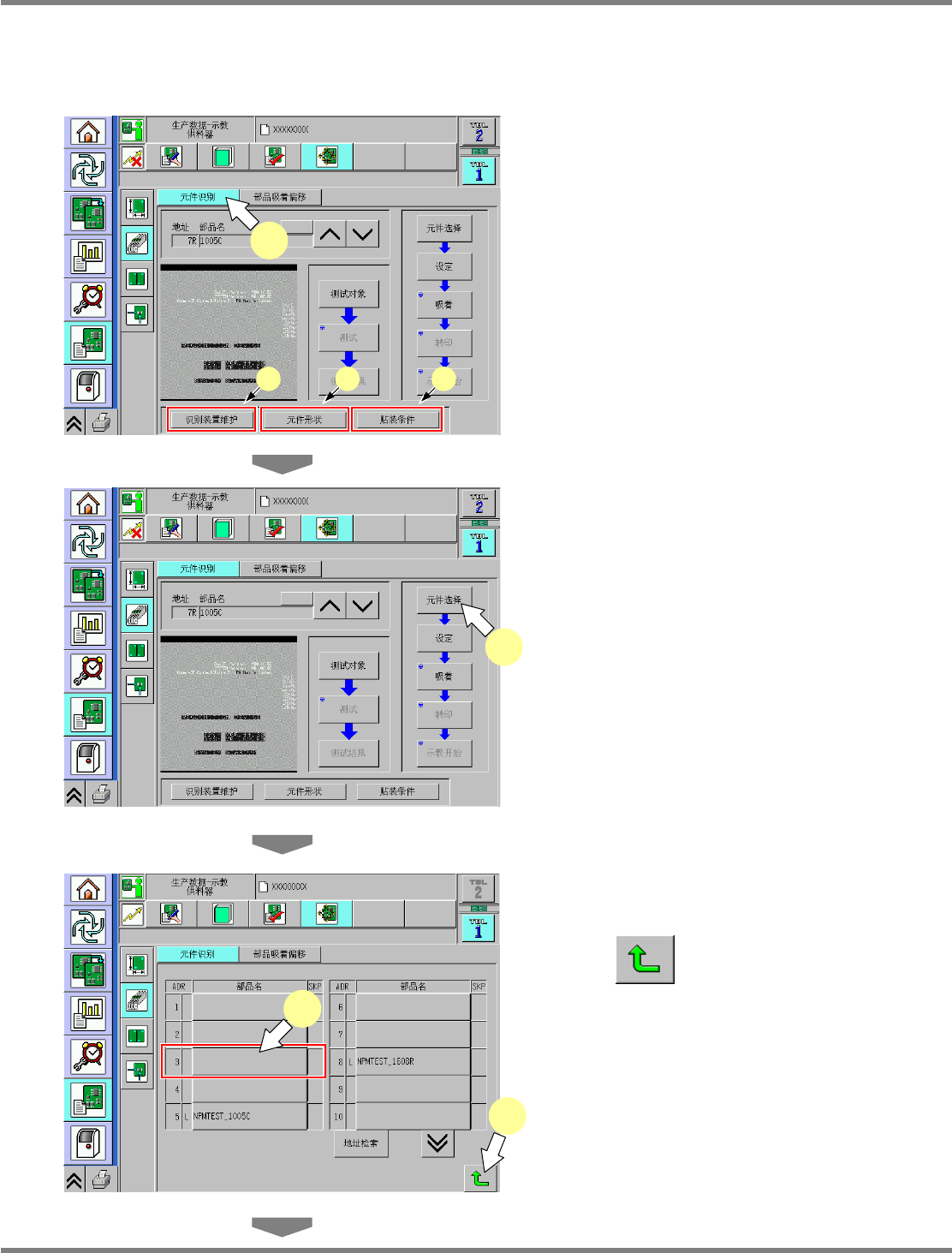

2.5.4
示教步骤
元件识别
1.
矩形芯片
1
按
[
元件识别
]
。
•
将会显示
<
元件识别
>
画面。
a. [
识别装置维护
]
转移到识别装置维护画面。
可进行图像分析。
b. [
元件形状
]
转移到元件形状画面。
可对元件形状进行输入，修正。
c. [
贴装条件
]
转移到贴装条件画面。
可对贴装条件进行输入，修正。
2
按
[
元件选择
]
。
•
将会显示元件的选择画面。
3
选择要识别的元件。
4
按
。
•
返回到
<
元件识别
>
画面。
DataTeachArrangeComponentCheck-07C00
2
DataTeachArrangeComponentCheck-07C00
1
a b c
DataTeachArrangeComponentSelect-01C02
3
4
