NPM-D
生产篇
1.9
基板搬送测试
Page 1-46 EJM1DC-MB-01O-00
1.9
基板搬送测试
搬送导轨宽度、支撑销的调整一结束，即进行基板搬送测试，在基板搬送过程中请确认无卡住现象。
通知
实际操作中要进行整个生产线的搬送测试。在本节对前工序的搬送测试结束后，前工序
的后传送带上有基板的情况进行了说明。
1
将伺服开关置于
ON
。
2
按
[
基板搬送
]
。
•
<
基板搬送
>
画面将被显示。
DualUnitAdjustConveyorMove-02C50
2
NPM-D
生产篇
1.9
基板搬送测试
EJM1DC-MB-01O-00 Page 1-47
3
按
+
。
•
将基板传送到待命位置。
4
+
[
搬出
]
。
•
搬出基板。
∗
当轨道上不存在向设备外排出的基板时，不能
进行操作。
∗
如果从后工序传来的基板要求信号没有
ON
，将
不能进行操作，因此请按
[
强制
]
转为能够排出的
状态。
∗
在
NPM-D
的生产中以外的基板搬入动作下，不
会向前工序机器输出基板要求信号。
a. [
强制
]
请在向设备外强制性排出基板之际，按这个
按钮。
传送带
-
选购件设定的
‘
强制排出基板
’
为
ON
时，不会显示。

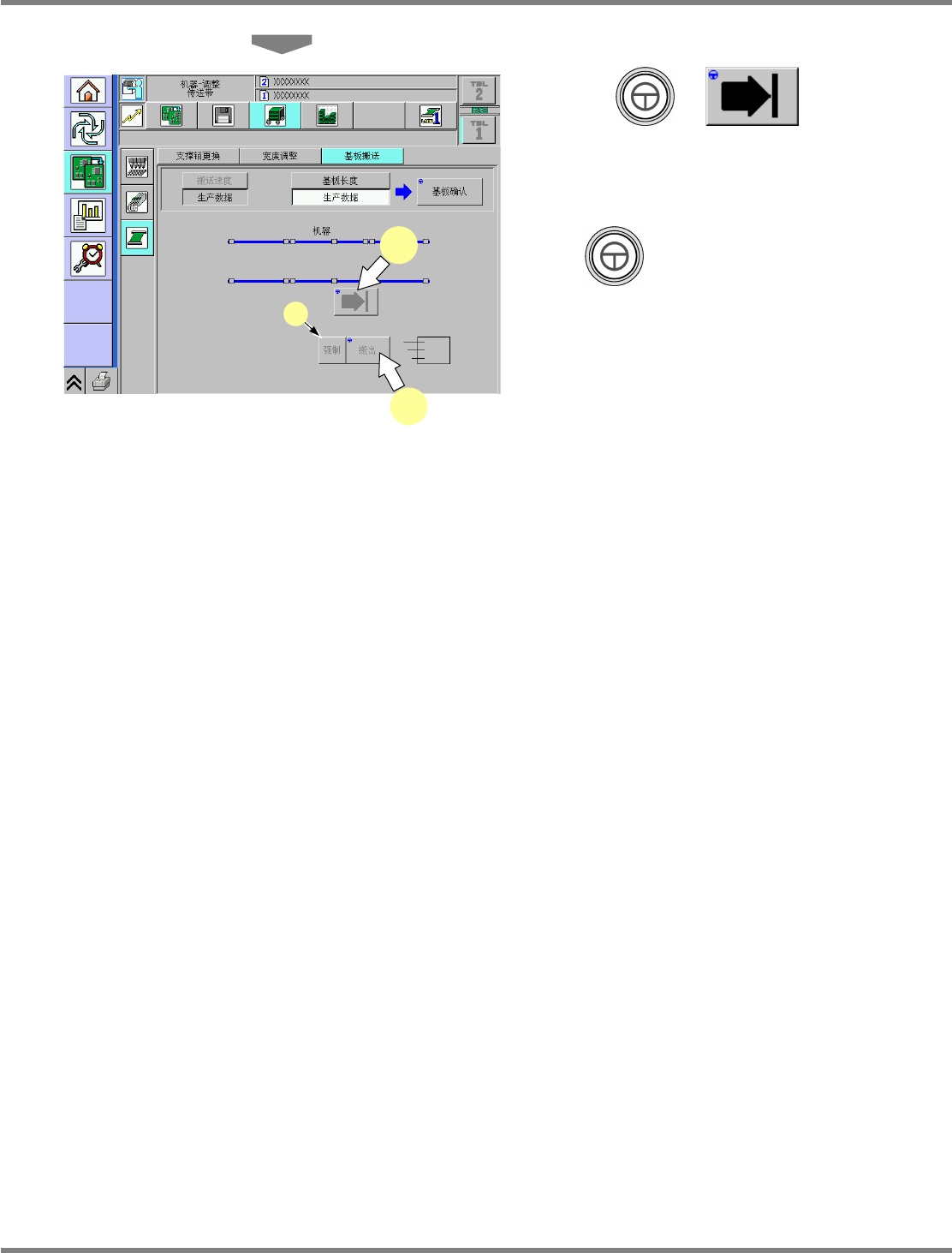

DualUnitAdjustConveyorMove-02C50
3
4
a
NPM-D
生产篇
1.10
根据条件实装确认实装状态
Page 1-48 EJM1DC-MB-01O-00
1.10
根据条件实装确认实装状态
生产开始前，根据条件实装对实装状态进行确认请按如下步骤进行。
在双轨模式下，如果按下轨道切换按钮，则可按照每个轨道
(
按照每个生产数据
)
分开
设定条件贴装。
1
按
。
•
<
生产
>
画面将被显示。
∗
在单独贴装模式下，显示
。
∗
单独贴装模式是指由前侧臂进行前侧生产，由
后侧臂进行后侧生产的模式。
2
按
。
3
选择条件。
∗
在此以选择
的步骤为例进行说明。
∗
关于吸头、元件、区块、清除的条件说明请参
照后述内容。
DualProdConditionMount-01C50
3
DualComEnabStart-01C50
2
1
