NPM-D 生产篇 2.5 元件识别示教 Page 2-30 EJM1DC-MB-02O-00 4 选择对象。 • 选择进行高度确认的对象。 ∗ 在点写功能 ( 选项 ) 有效时，才可使用 [ 点写高 度确认 ] 。 5 按 + [ 高度确认 ] 。 ∗ 吸嘴移动到贴装、吸着高度，请用眼 睛确认是 否有问题。 DataTeachArrang eComponentCheck- 05C01 4 5
NPM-D
生产篇
2.5
元件识别示教
EJM1DC-MB-02O-00 Page 2-29

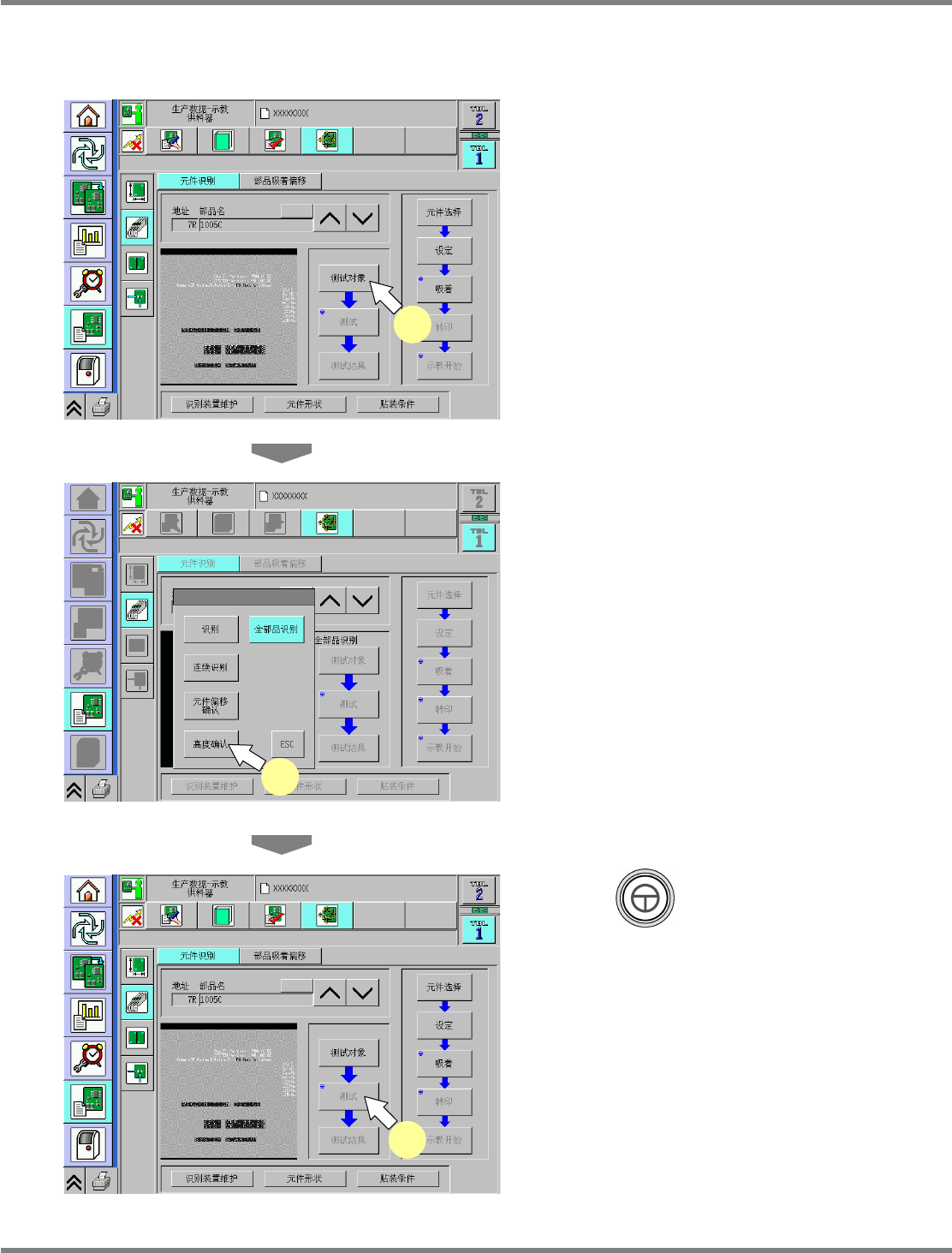

高度确认
要确认贴装高度时使用。
1
按
[
测试对象
]
。
2
按
[
高度确认
]
。
3
按
+
[
测试
]
。
DataTeachArrangeComponentCheck-07C00
1
DataTeachArrangeComponentCheck-02C03
2
DataTeachArrangeComponentCheck-07C00
3
NPM-D
生产篇
2.5
元件识别示教
Page 2-30 EJM1DC-MB-02O-00

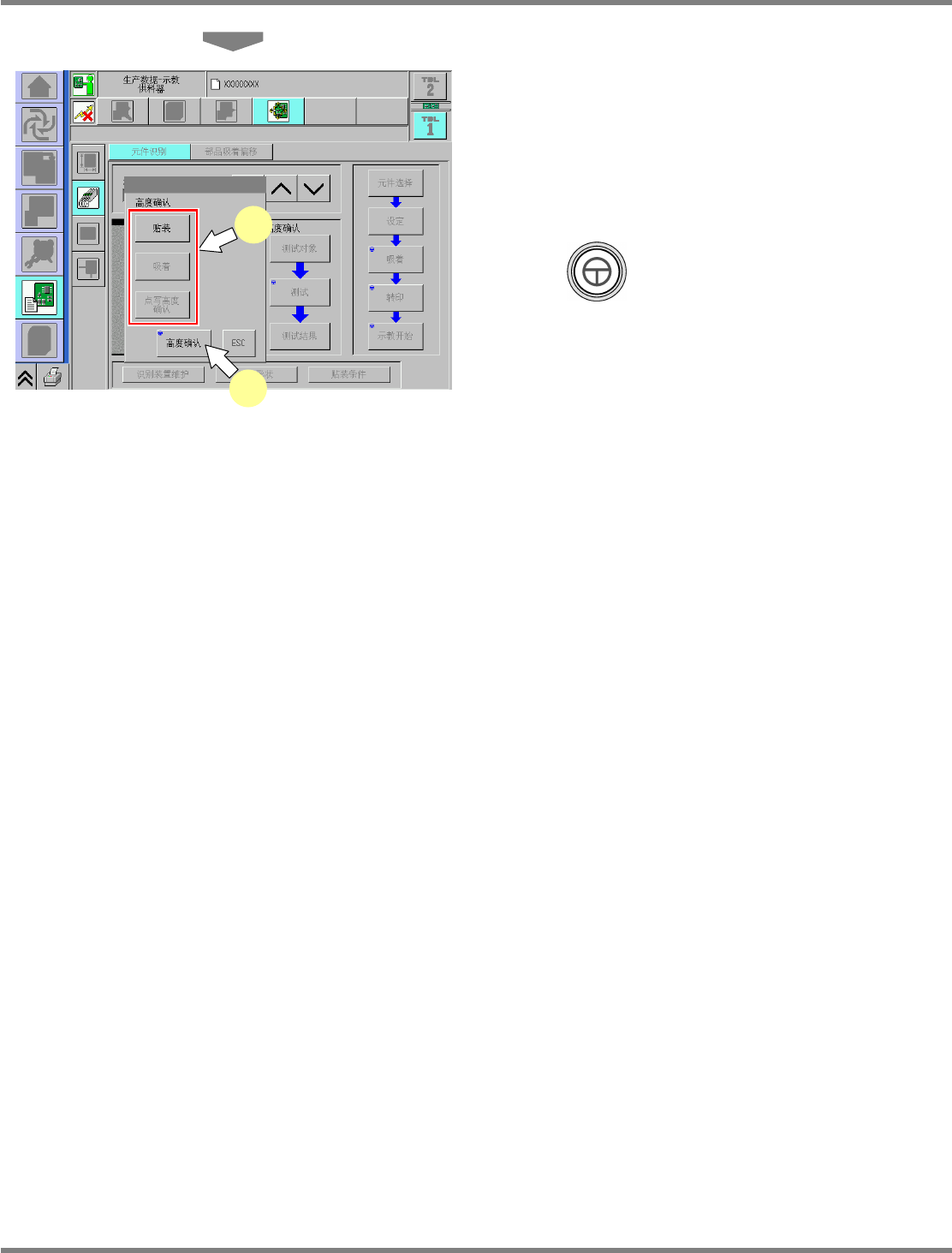

4
选择对象。
•
选择进行高度确认的对象。
∗
在点写功能
(
选项
)
有效时，才可使用
[
点写高
度确认
]
。
5
按
+
[
高度确认
]
。
∗
吸嘴移动到贴装、吸着高度，请用眼睛确认是
否有问题。
DataTeachArrangeComponentCheck-05C01
4
5
NPM-D
生产篇
2.5
元件识别示教
EJM1DC-MB-02O-00 Page 2-31

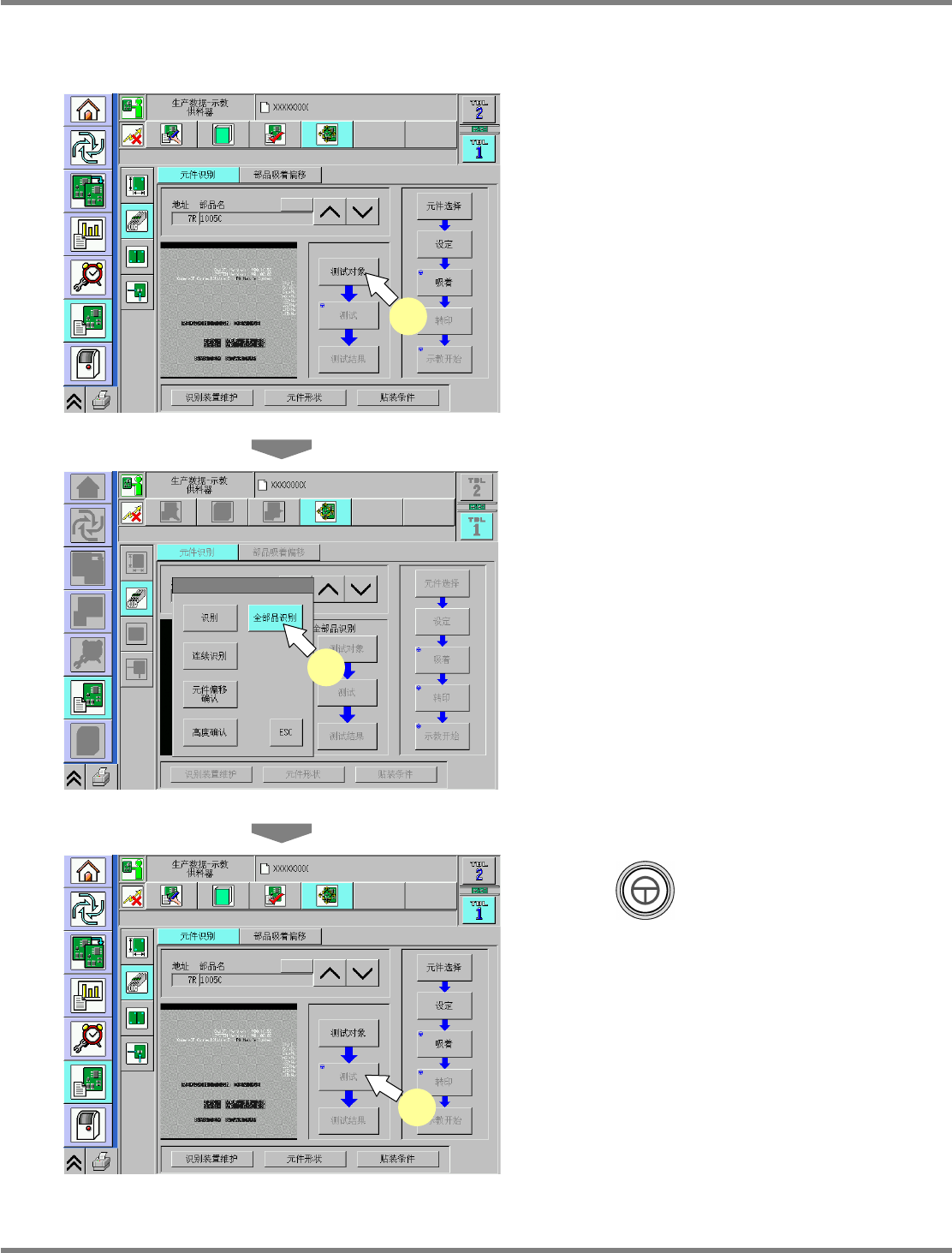

确认全部部品
在需要对用于所选择工作台生产的全部部品执行识别测试之际，使用本功能。
1
按
[
测试对象
]
。
2
按
[
全部品识别
]
。
3
按
+ [
测试
]
。
•
实施部品的吸附和识别。
DataTeachArrangeComponentCheck-07C00
1
DataTeachArrangeComponentCheck-07C00
3
DataTeachArrangeComponentCheck-02C03
2
