NPM-D 生产篇 4.3 生产数据和示教 Page 4-12 EJM1DC-MB-04O-00 B) 模式为说明时 1 按 [ 元件选择 ] 。 • 显示确认图像状态的元件选择画面。 2 输入图案编号和说明。 3 按 [ 检索 ] 。 • 在画面上显示与所输入的数据一致的 元件信 息。 4 按 + [ 决定 ] 。 • 吸头将移动到所选择的元件位置上。 a. 取消检索，并返回到上一个阶层。 5 按 变更同轴 1 、同轴 2 、 中角度…
NPM-D
生产篇
4.3
生产数据和示教
EJM1DC-MB-04O-00 Page 4-11

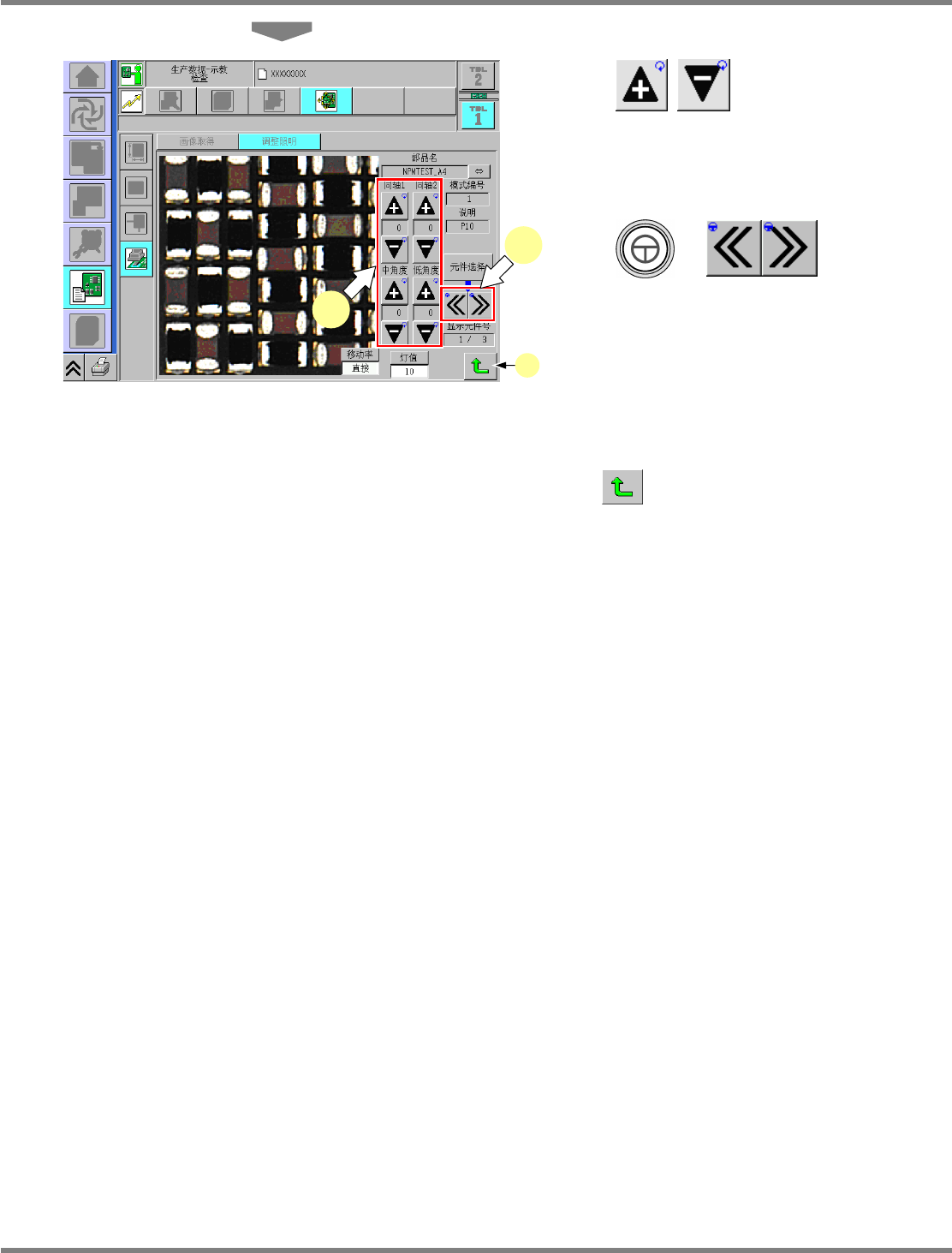

4
按
变更同轴
1
、同轴
2
、
中角度、低角度的各照明值。
•
变更各照明值，调整到适合检查的图像状态。
5
按
+
。
•
吸头移动到相同元件名称的其他元件上，并更
新所显示元件的编号
(
当前显示中的元件编号
/
相同元件名称的元件总数
)
。
要确认图像时，也用于其它元件。
∗
变更各照明值，并在画面上确认是否属于适合
检查的状态。
a.
返回到上一个阶层。
DataTeachInspectorLampCheckApl-01C00
a
5
4
NPM-D
生产篇
4.3
生产数据和示教
Page 4-12 EJM1DC-MB-04O-00

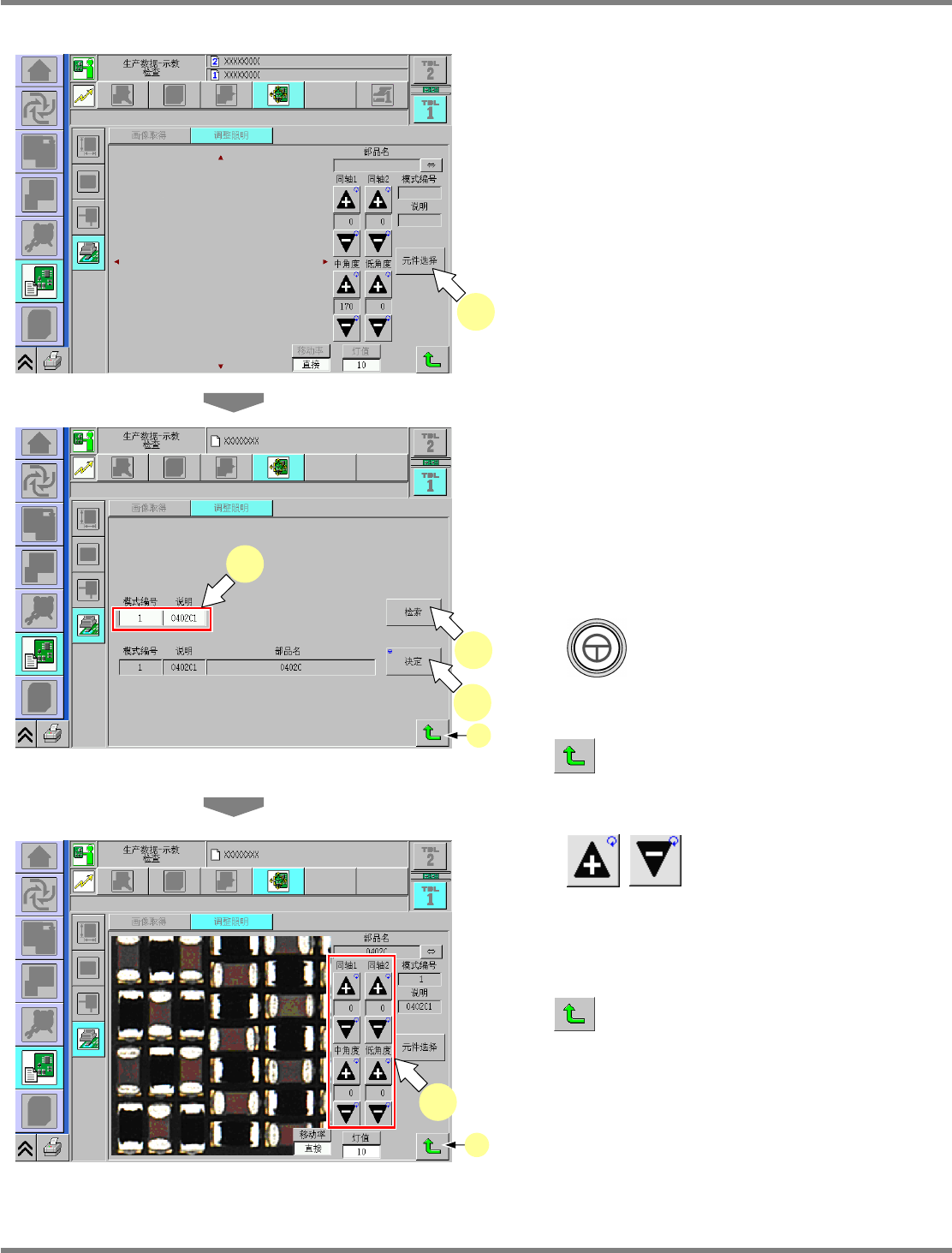

B)
模式为说明时
1
按
[
元件选择
]
。
•
显示确认图像状态的元件选择画面。
2
输入图案编号和说明。
3
按
[
检索
]
。
•
在画面上显示与所输入的数据一致的元件信
息。
4
按 +
[
决定
]
。
•
吸头将移动到所选择的元件位置上。
a.
取消检索，并返回到上一个阶层。
5
按
变更同轴
1
、同轴
2
、
中角度、低角度的各照明值。
∗
变更各照明值，并在画面上确认是否属于适合
检查的状态。
a.
返回到上一个阶层。
DataTeachInspectorLampCheckApl-02C01
1
DataTeachInspectorLampCSelectApl-01C00
4
3
2
a
DataTeachInspectorLampCheckApl-02C00
5
a
NPM-D
生产篇

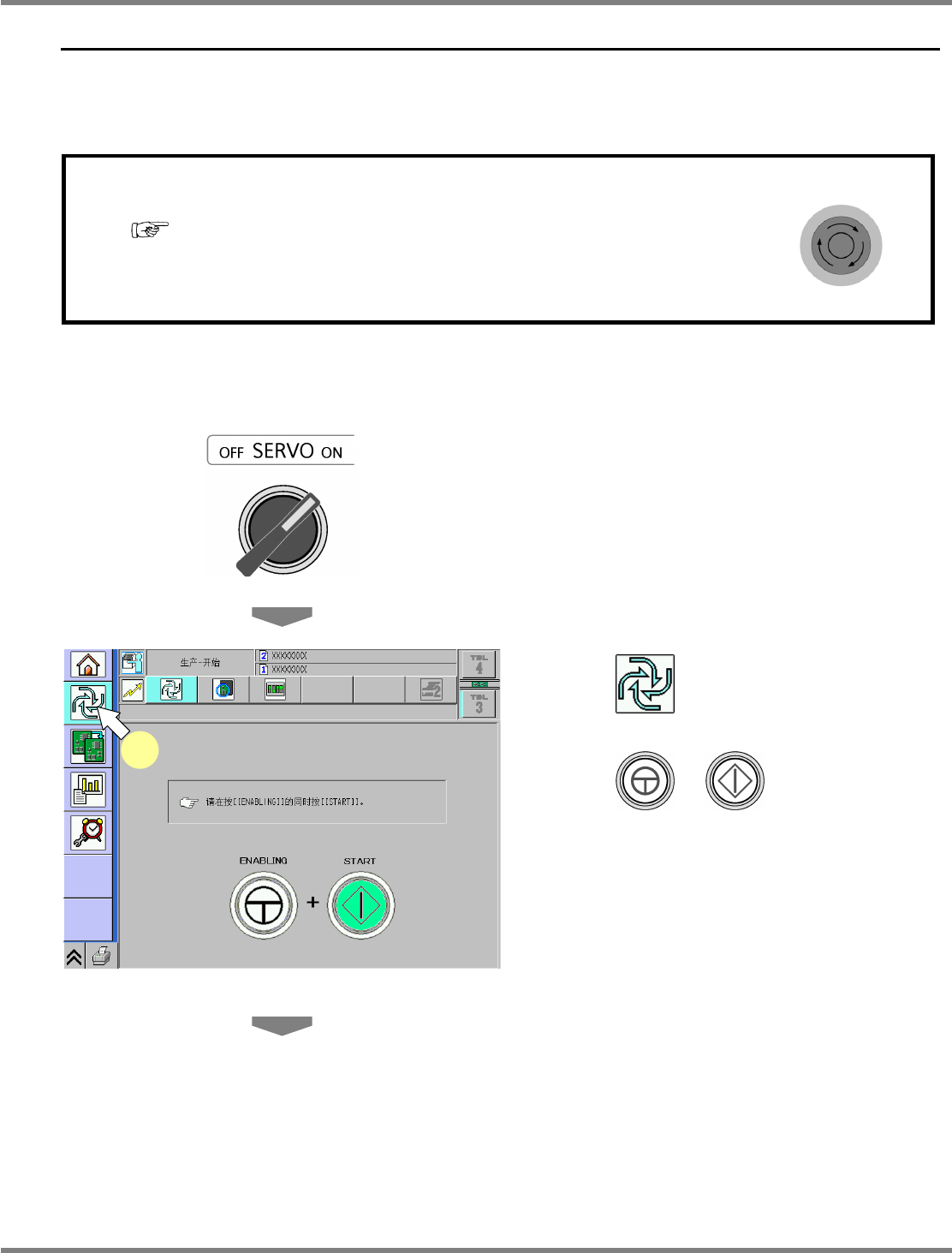

4.4
生产
EJM1DC-MB-04O-00 Page 4-13
4.4
生产
4.4.1
生产开始
生产数据示教结束后开始生产。
要求
生产开始前，请确认紧急停止开关的位置及操作方法。
( “
安全注意事项
” )
•
在发生异常时，请立即按下紧急停止开关。
•
向右拧转紧急停止开关，即能够解除。
在开始生产时，请确认选项显示器、条形码读取器等外围机器的电源是否已打开。
请按以下步骤开始生产。
1
将伺服开关置于
ON
。
2
按
。
3
按
+
。
ComEnabStart-01C03
2
