NPM-D 生产篇 1.2 准备作业 Page 1-22 EJM1DC-MB-01O-00 h. ‘ 排出元件 ’ 地址 [1] ~ [20] 使托盘成为选择状态，当在按下的地 址中配 置了托盘时，在画面右侧显示元件信 息。 i. [ 托盘确认 ] 进行检查动作，以确认托盘板位于托 盘箱的 什么位置。 j. [ 托盘更换 ] 将托盘移动到供给位置。 k. [ 托盘箱更换 ] 解除托盘的门的锁定。 此时， 位于吸着位置、 供给位置的托盘都…
NPM-D
生产篇
1.2
准备作业
EJM1DC-MB-01O-00 Page 1-21
1.2.7
托盘安装确认
对于在生产数据中配置的托盘状态与实际安装的托盘状态用颜色来显示。
1
按
。
2
按
。
3
按
[
确认安装
]
。
•
显示以下项目。
a. ‘
安装完毕
’
显示整体的安装完毕的状况。
对生产中没有使用的数据，安装完毕时不计
数。
b. ‘
安装状态
’ (DT)
对于在生产数据中配置的托盘，用蓝色显示
生产中使用的数据。
对于虽然在生产数据中配置了，而在实际生
产中没有使用的数据用黄绿色来显示。
c. ‘
安装状态
’ (PT)
与生产数据中配置的托盘板信息相同的托盘
板被设置时，显示蓝色，与生产数据中配置
的托盘板信息不相同的托盘板被设置时，显
示黄色。
此外，在生产数据中没有配置的地址中，即
使配置了托盘，也不显示颜色。
d. ‘
部品名
’
显示部品名。
e. ‘BL’
显示区块编号。
f. ‘X’
、
‘Y’
显示托盘板上的元件位置。
g. ‘
余数
’
显示元件的余数。
ChangeTrayCheck-01C03
1
3
2
ChangeTrayCheck-01C03
a
b
c
d
e
f
g
l
h
i
j
k
h
c
b
NPM-D
生产篇
1.2
准备作业
Page 1-22 EJM1DC-MB-01O-00
h. ‘
排出元件
’
地址
[1] ~ [20]
使托盘成为选择状态，当在按下的地址中配
置了托盘时，在画面右侧显示元件信息。
i. [
托盘确认
]
进行检查动作，以确认托盘板位于托盘箱的
什么位置。
j. [
托盘更换
]
将托盘移动到供给位置。
k. [
托盘箱更换
]
解除托盘的门的锁定。此时，位于吸着位置、
供给位置的托盘都被收容到托盘箱内。
l. [
复位
]
对所选地址的托盘中写入的元件信息进行初
始化处理。
NPM-D
生产篇
1.2
准备作业
EJM1DC-MB-01O-00 Page 1-23

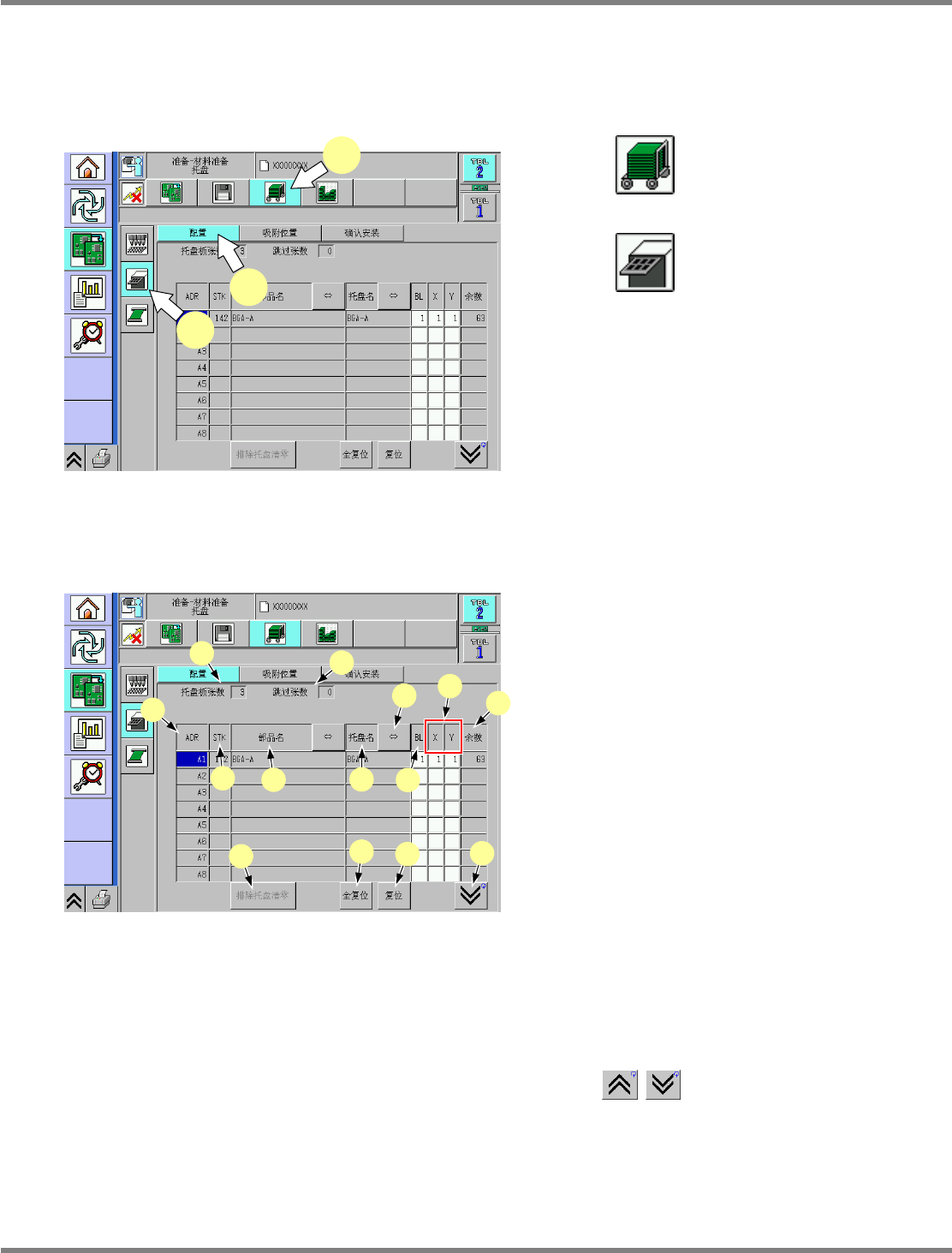

1.2.8
托盘配置
可对工作台上配置的托盘的状态进行确认。
按地址顺序显示各个托盘的元件信息。
1
按
。
2
按
。
3
按
[
配置
]
。
•
显示以下项目。
a. ‘
托盘板张数
’
显示所配置的托盘板的总数。
b. ‘
跳过张数
’
显示指定跳过的托盘板张数。
c. ‘ADR’
显示配置的托盘板的托盘编号。
d. ‘STK’
有元件库存时，显示元件的
ID
号码。
e. ‘
部品名
’
显示部品名。
f. ‘
托盘名
’
显示托盘名。
g. ‘BL’
显示元件区块编号。
h. ‘X’
、
‘Y’
显示托盘板上的元件位置。
i. ‘
余数
’
显示元件的余数。
j. [
排出托盘板清除
]
将排出托盘板的排出的元件数量清除为
0
。
k. [
全复位
]
对托盘余数全部进行初始化。
l. [
复位
]
对选择的托盘的元件余数进行初始化。
m. [
⇔
]
名称较长时，显示没有显示到的部分。
n.
使一览上下滚动。
ChangeTrayLayout-01C02
1
3
2
ChangeTrayLayout-01C02
a
b
c
e
f
g
h
n
d
i
j
k
l
m
