需进行元件识别的情形
发生下列故障时，请进行元件识别示教。
z
情形
1
在生产中特定的供料器发生了识别错误时
z
情形
2
在生产管理信息的吸着信息中，识别错误在特定
的装置内集中多发时
ProdPartsMcState-03C00
ProdInfoNzlErrDetail-02C00
NPM-D
生产篇
2.5
元件识别示教
Page 2-20 EJM1DC-MB-02O-00
2.5.3
进行元件识别示教前
识别错误多数是元件数据方面的问题，修正这些问题后，一般来说识别错误就会消失。
元件识别示教在图案对照识别之外的元件中主要用于元件数据的确认作业。
可以通过元件识别示教来确认有问题的元件，在这项作业之前请确认以下项目。
所使用的元件数据是否适当
下面就元件数据确认前的操作步骤进行说明。
1
按
。
2
按
。
DataModifyPCB-01C00
1
DataModifyArrangFeeder-01C04
2
NPM-D
生产篇
2.5
元件识别示教
EJM1DC-MB-02O-00 Page 2-21
3
选择
[
元件形状
]
。
4
确认元件数据。
∗
对元件的尺寸、信息等进行确认。

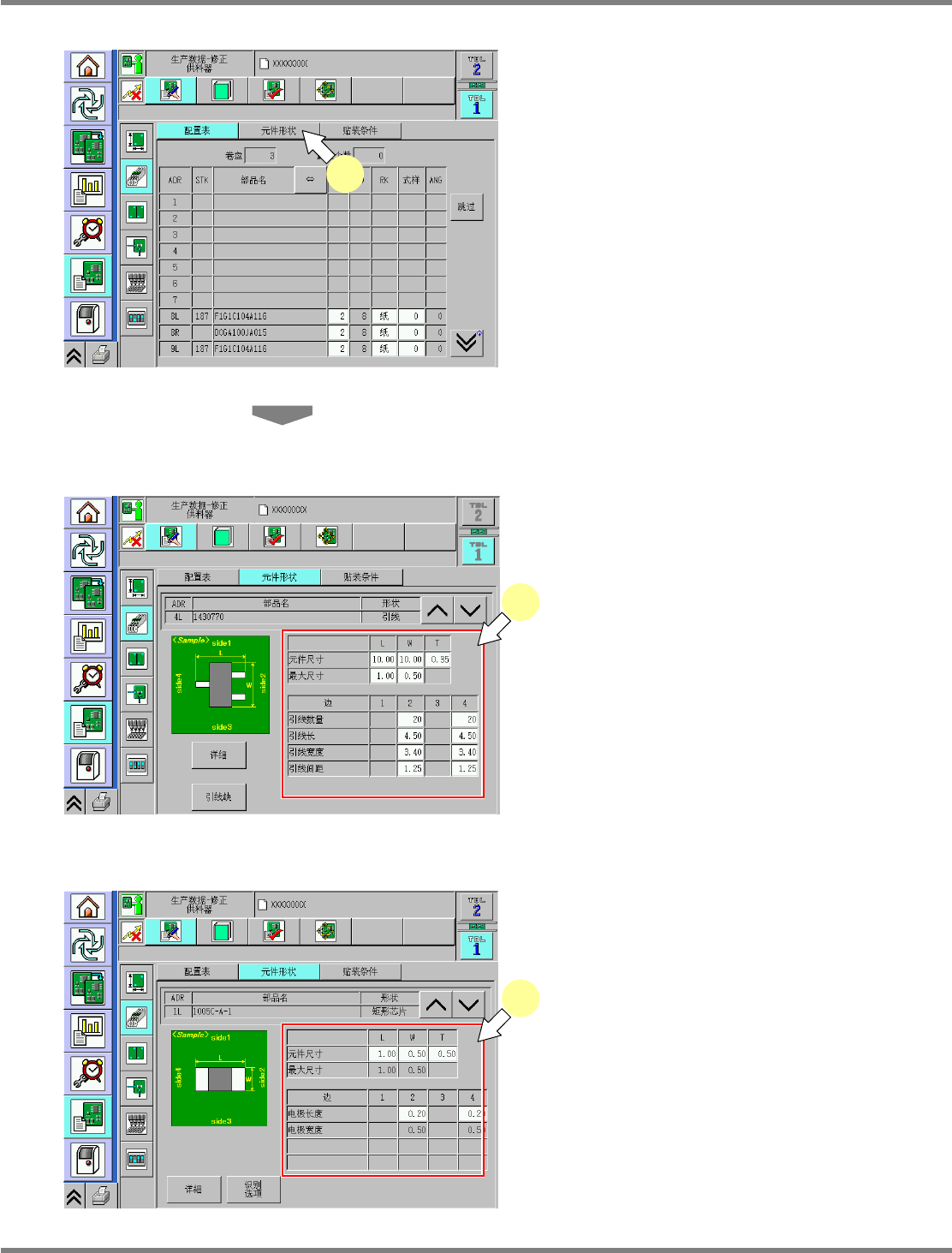

DataModifyArrangFeeder-01C04
3
DataModifyPartShape-02C02
4
[
引线元件的情况
]
DataModifyPartShape-02C04
4
[
矩形芯片的情况
]
