NPM-D
生产篇
2.5
元件识别示教
EJM1DC-MB-02O-00 Page 2-35
7
按
[
完毕
]
。
•
将保存示教结果、吸着学习位置。
DataTeachArrangePickupPos-03C02
7
NPM-D
生产篇
2.6
吸着位置学习示教
Page 2-36 EJM1DC-MB-02O-00
2.6
吸着位置学习示教
对生产时的吸着位置学习的基础数据进行示教。
1
按
。
2
按
。
3
按
。
4
按
[
吸附位置
]
。
5
示教任意供料器时，将光标对准要进行
示教的对象数据。或者，按
[
设定
]
来设
定对象元件。
∗
按下
[
设定
]
时，请在其他窗口上设定对象元件。
a. ‘
全部元件
’
全部元件为对象。
b. ‘
自动元件
’
设定了吸着位置自动示教的元件为对象。
c. ‘
自动元件连续
’
对设定了吸着位置自动示教的元件进行连续
示教。
d. ‘
手动元件
’
没有设定吸着位置自动示教的元件为对象。
6
按
+
[
示教开始
]
。
•
吸头移向所选供料器地址。
ChangeFeederPickupData-01C03
1
2
3
4
ChangeFeederPickupData-01C03
5
6
5
ChangeFeederPickupData-02C00
a
b
d
c
NPM-D
生产篇
2.6
吸着位置学习示教
EJM1DC-MB-02O-00 Page 2-37
7

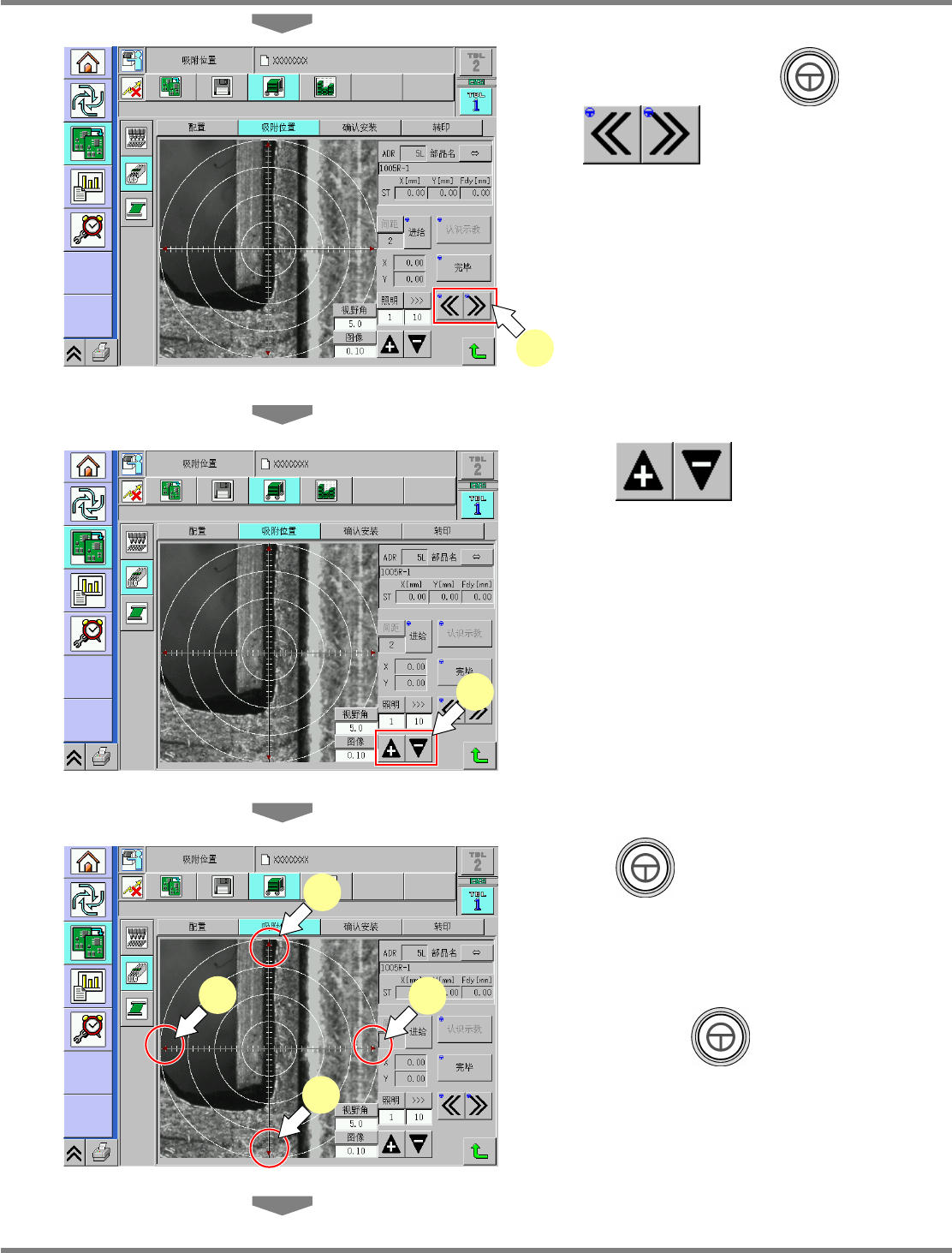

依次进行示教时，按
+
。
•
吸头照相机移至吸着位置。
8
按
键调整照明亮度。
∗
请调整至空腔清晰可见的亮度。
9
按
+
[
S
] [
T
] [
W
] [
X
]
移动图
像，使吸着位置与照相机中心一致。
∗
按
[
图像
]
键，就可切换图像
(
吸头照相机
)
的移
动量。
∗
按操作面板的
+
[
认识示教
]
就会自动
将照相机移至空腔中心。
不过，这仅限于卷带宽度为
8 mm
或
12 mm
且
带吸着位置自动示教的元件有效。
ChangeFeederPickupTeach-01C03
8
ChangeFeederPickupTeach-01C03
9
9
9
9
ChangeFeederPickupTeach-01C03
7
