NPM-D 生产篇 1.7 支撑销的安装 EJM1DC-MB-01O-00 Page 1-41 1.7 支撑销的安装 ∗ 本作业应在设备的前侧进行。 1 按 。 2 按 。 3 按 。 4 按 + [ 更换开始 ] 。 5 按 + [ 执行 ] 。 • 基板支撑块将会上升。 6 卸下交换台车。 DualChangePi nUnitChange- 01C50 2 4 1 3 DualChangePi nUnitChange- 02C50 …
NPM-D
生产篇
1.6
生产材料的设置及确认
Page 1-40 EJM1DC-MB-01O-00
1.6
生产材料的设置及确认
为避免生产出不良基板，请按照如下的步骤确认数据和设置在供料器工作台的生产材料是否有误。
∗
关于供料器的设置方法
(
‘3.9
生产材料的设置
(
智能型供料器
)’)

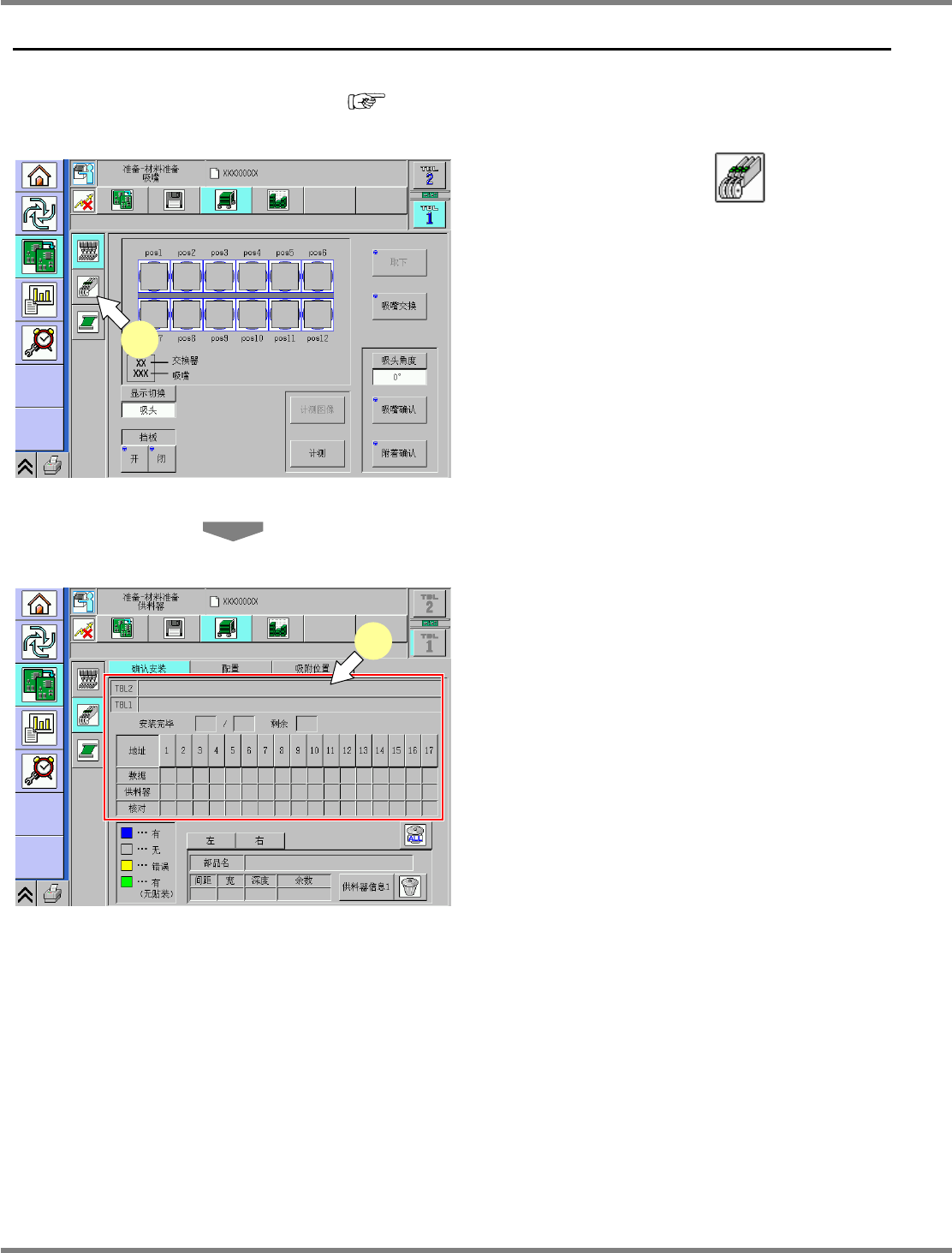

1
在
<
安装画面
>
上按
。
•
将会显示
<
供料器布局
>
画面。
2
确认存储的数据与实际所设置的供料
器是否吻合。
∗
详细请参照
“1.2.4
供料器安装位置确认
”
。
ChangeNozzleSet-01C00
1
ChangeFeederCheck-01C00
2
NPM-D
生产篇
1.7
支撑销的安装
EJM1DC-MB-01O-00 Page 1-41
1.7
支撑销的安装
∗
本作业应在设备的前侧进行。
1
按
。
2
按
。
3
按
。
4
按
+ [
更换开始
]
。
5
按
+ [
执行
]
。
•
基板支撑块将会上升。
6
卸下交换台车。
DualChangePinUnitChange-01C50
2
4
1
3
DualChangePinUnitChange-02C50
5
NPM-D
生产篇
1.7
支撑销的安装
Page 1-42 EJM1DC-MB-01O-00
7
将伺服开关置于
OFF
。
8
打开安全盖。
9
卸下供料器工作台盖。
10
将棉纱布覆盖在线路照相机上。
∗
防止作业时异物进入照相机透镜内。
11
根据基板尺寸移动支撑销位置。
∗
为均等地支撑整个基板，请尽量多安装支撑销。
∗
请注意不要碰到基板背面的部品。
∗
注意不要碰撞并避免有异物进入线路照相机
(LED
照明上
)
。
12
去掉步骤
10.
中盖在线路照相机上的棉
纱布。
13
安装供料器工作台盖。
14
关闭安全盖。
15
将伺服开关置于
ON
。
16
安装交换台车。
