NPM-D 生产篇 4.1 2D 检查吸头 ( 元件检查 ) 的概要 Page 4-4 EJM1DC-MB-04O-0 0 4.1.3 检查规格 对检查吸头 ( 元件检查 ) 搭载 NPM-D 的检查规格进行说明。 对象元件 矩形芯片、 Tr 、 IC 、连接器 对象元件尺寸 照相机分辨率 18 µ m ( 类型 A) : 0603 芯片以上、 QFP 引线间距 0.4 mm 以上 照相机分辨率 9 µ m ( 类型 B) : …
NPM-D
生产篇
4.1 2D
检查吸头
(
元件检查
)
的概要
EJM1DC-MB-04O-00 Page 4-3

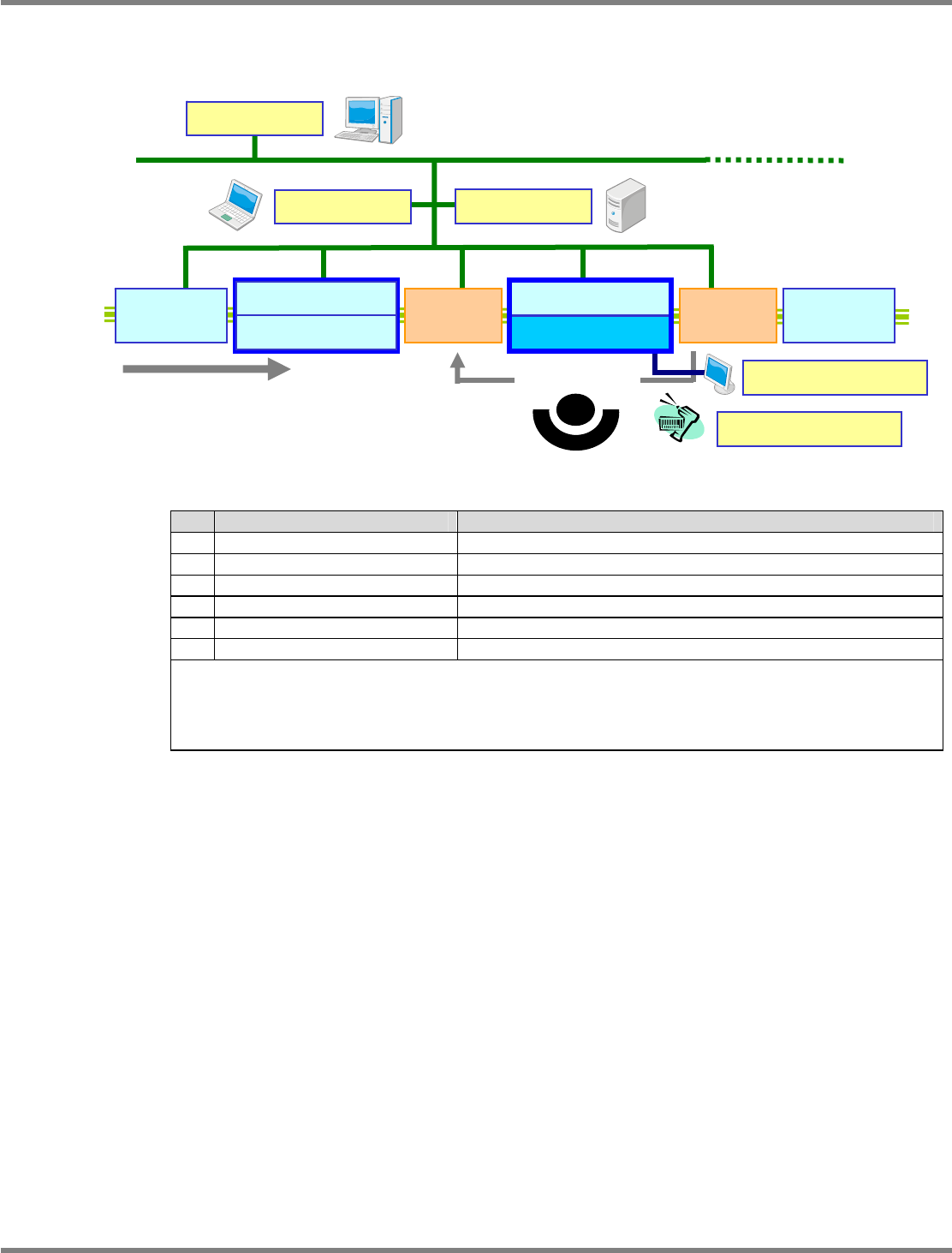

4.1.2
系统构成
对检查吸头
(
元件检查
)
搭载
NPM-D
系统的标准构成进行说明。
关于主要外围设备的说明
(
以后以该表的词语作为简称使用。
)
No. 名称
说明
1 DGS (Data Generator System) 进行生产数据的新编制及编辑。
2 LNB (Line Network Box) 保存从
NPM-D
获得的生产数据。
(
检查结果信息等
)
3 LWS (Line Work Station) 进行生产中的检查数据的编辑及调谐。
4 选项显示器
∗
1
显示要修理的不良之处，支援修理作业。
5 条形码扫描设备
∗
2
不良基板修理完毕后，由再放入传送带搬入时读取基板的条形码。
6 再放入
/
排出传送带
∗
1
进行修理基板的再放入
/
不良基板的取出。
∗
1 :
请用户准备的机器
∗
2 : NPM-D
标准选项机器
(
仅使用有线类型
)
进行修理基板的再放入运作时，需要以上
4
、
5
、
6
项目的机器。关于运作的详细内容，请参照
“4.5
不
良基板处理
”
。
再放入
传送带
排出
传送带
焊料印刷
处理
条形码扫描设备
(
基板的搬送
)
(
基板的再放入
)
LWS
DGS
选项显示器
[NPM-D]
[
印刷机
] [
回流机
]
LNB
回流
处理
芯片类贴装
芯片类贴装
屏蔽箱
y BGA
贴装
元件检查
(
检查吸头
)
[NPM-D]
NPM-D
生产篇
4.1 2D
检查吸头
(
元件检查
)
的概要
Page 4-4 EJM1DC-MB-04O-00
4.1.3
检查规格
对检查吸头
(
元件检查
)
搭载
NPM-D
的检查规格进行说明。
对象元件
矩形芯片、
Tr
、
IC
、连接器
对象元件尺寸
照相机分辨率
18
µ
m (
类型
A) : 0603
芯片以上、
QFP
引线间距
0.4 mm
以上
照相机分辨率
9
µ
m (
类型
B) : 0402
芯片以上、
QFP
引线间距
0.3 mm
以上
可能检查点数
芯片元件
: 10,000
点

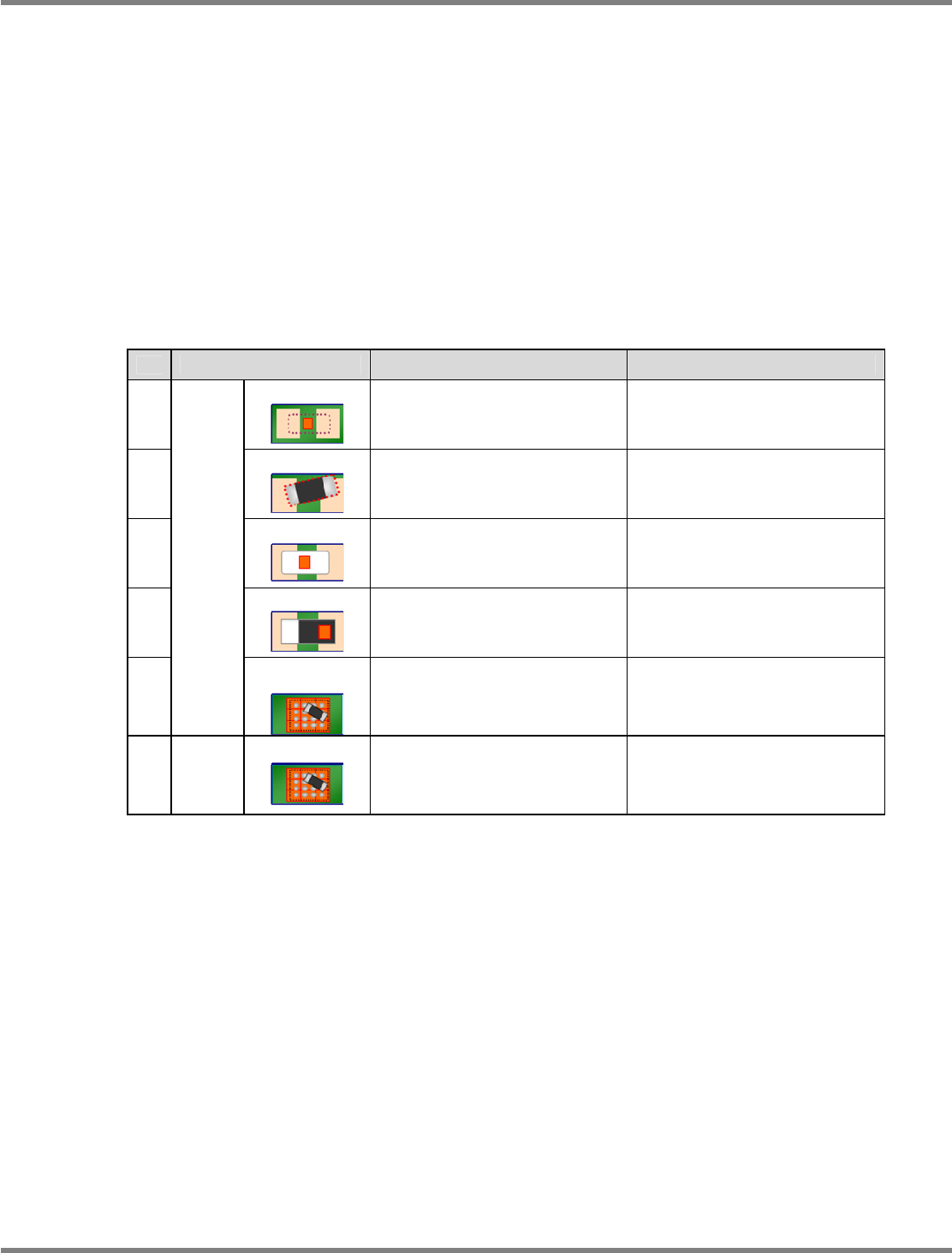

检查种类
No. 检查种类
查出的不良现象
检查方法
1
有无元件
•
贴装位置没有元件。
•
如果没有基板色或者有元件色就是良
品。
2
位置偏移
•
元件贴装位置偏移。
•
元件贴装角度偏移。
•
计测电极、元件位置，偏移在设定值
以内为良品。
3
表里反转
•
贴装元件表里相反。
•
贴装元件横向竖立。
•
如有元件反面，侧面的颜色则不良。
4
极性不对
•
贴装元件的方向不对。
(
对于有极性的元件
)
•
有极性的颜色则为良品。
5
贴装后
检查
异元件检测
(
当前未使用
)
・
因贴装元件而异
・
如果在模板匹配的评价值以内，则为
良品。
6
贴装前
检查
异物检测
•
贴装元件的下面有掉落的元件。
(
关于用检查吸头搭载机贴装的元件
)
•
如果没有基板色之外的颜色则为良品。
(
贴装完毕的元件区域在检查对象外
)
∗
对于各检查中使用的颜色、检查领域，利用事前获得的图像进行设定。
∗
基板色事前设定基板、焊料、焊盘、丝网等颜色。
∗
关于贴装的元件，在相邻元件的阴影中的、元件颜色有缺欠的可能不能检查。另外，基板与元件
之间的颜色以及亮度没有差异的、或者、由于基板及元件的材质、基板的弯曲、变形而导致颜色
及亮度有变动时，也可能不能检查。而且，请不要将设备设置在阳光直射的地方，或强力照明的
附近。
∗
1:
对于矩形芯片电阻等正反面颜色不同的元件，可进行表里反转检查的设定。
∗
2:
极性标记的对比度应是很明显的。需没有脏污、充填，且颜色或明亮度的变动较少，而
IC
需要能够在画像上识别极性形状，并请确认没有发生变化。
NPM-D
生产篇
4.2
生产设定
EJM1DC-MB-04O-00 Page 4-5
4.2
生产设定
在这里，对通过检查吸头所进行的元件检查以及重新放入修理基板所需的必要参数设定进行说明。

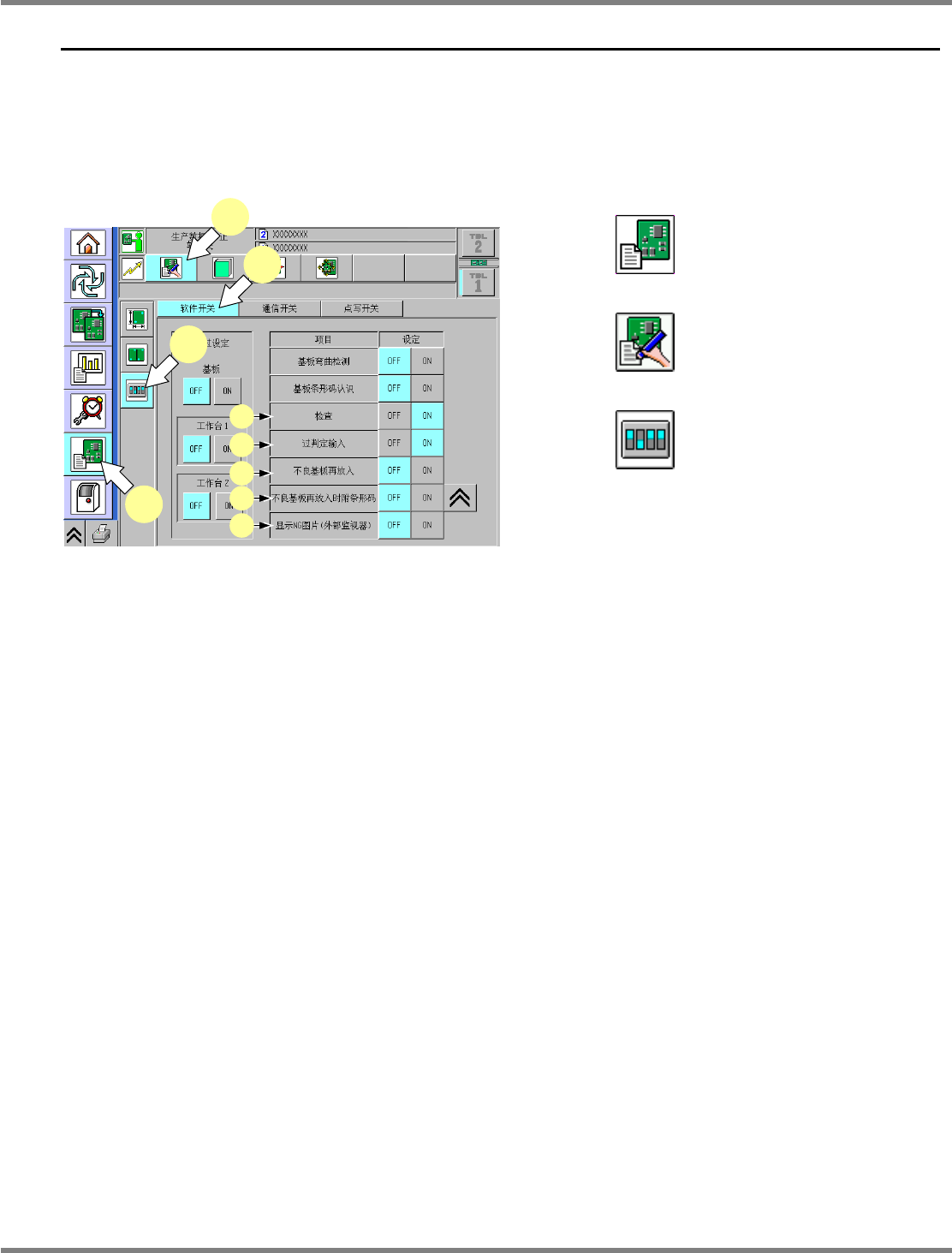

4.2.1
软开关的设定
请按以下步骤设定软开关。
1
按
。
2
按
。
3
按
。
4
按
[
软件开关
]
。
a. ‘
检查
’
设定为
ON
时，检查功能有效。
b. ‘
过判定输入
’
设定为
ON
时，过判定输入功能有效。
c. ‘
不良基板再放入
’
设定为
ON
时，重新翻入修理后的不良基板
的功能有效。
d. ‘
不良基板再放入时附条形码
’
设定为
ON
时，在重新放入基板上粘贴条形
码的操作有效。
e. ‘
显示
NG
(
外部监视器
)’
设定为
ON
时，显示检查
NG
元件的基板上
的部位和画像。
需要在检查
BOX
上连接客户准备的监视器、
鼠标。
DataModifySoftSW-01C03
1
2
4
3
a
b
c
d
e
