NPM-D 生产篇 2.10 实装坐标示教 EJM1DC-MB-02O-00 Page 2-49 9 选择执行贴装位置示教的对象数据的 SEQ 号码后， 按 + [ 选择数据 ] 。 • 照相机会移至指定的序列号坐标。 ∗ 不能选择与已搬入基板的贴装位置不 同的坐标 数据。 10 按 [ 计测位置选择 ] 。 ∗ 将会在画面上显示处于示教中的计测 位置、现 在位置、修正位置中的某一项。 11 选择计测位置。 12 按 + [ 完毕 ] …
NPM-D
生产篇
2.10
实装坐标示教
Page 2-48 EJM1DC-MB-02O-00
6
切换为必要的示教模式。
∗
每按键一下，显示就如下图切换一次。
贴装
贴装
/
图案
原点偏移量
7
按
+
[
示教开始
]
。
•
将会开始确认基板，并根据需要调整宽度。
•
请在基板转为等待搬入基板的状态后，在搬入
口上设置基板。
(
基板已在工作台上时不需要。
)
8
通过贴装点指定进行数据选择时，按
[
贴装点选择
]
。
•
画面将会切换到选择贴装数据的画面。
DataTeachMountPos-01C08
8
DataTeachMountPosCheck-01C03
7
DataTeachMountPosCheck-01C03
6
NPM-D
生产篇
2.10
实装坐标示教
EJM1DC-MB-02O-00 Page 2-49
9
选择执行贴装位置示教的对象数据的
SEQ
号码后，按
+ [
选择数据
]
。
•
照相机会移至指定的序列号坐标。
∗
不能选择与已搬入基板的贴装位置不同的坐标
数据。
10
按
[
计测位置选择
]
。
∗
将会在画面上显示处于示教中的计测位置、现
在位置、修正位置中的某一项。
11
选择计测位置。
12
按
+
[
完毕
]
。
•
照相机移动到所选的最初计测位置。
(
按中心、计测
1
、计 测
2
、计测
3
、计测
4
的顺
序移动
)
∗
当选择了中心时，即会在照相机图像上以下述
条件显示元件形状。
元件最大外形尺寸的
L
、
W
都在
2.0 mm
以
下，且贴装角度单位为
45
度
•
当选择了设定元件位置时，将切换到其他画面。
DataTeachMountPos-03C05
11
12
DataTeachMountPosSelect-01C01
9
DataTeachMountPos-01C08
10
NPM-D
生产篇
2.10
实装坐标示教
Page 2-50 EJM1DC-MB-02O-00

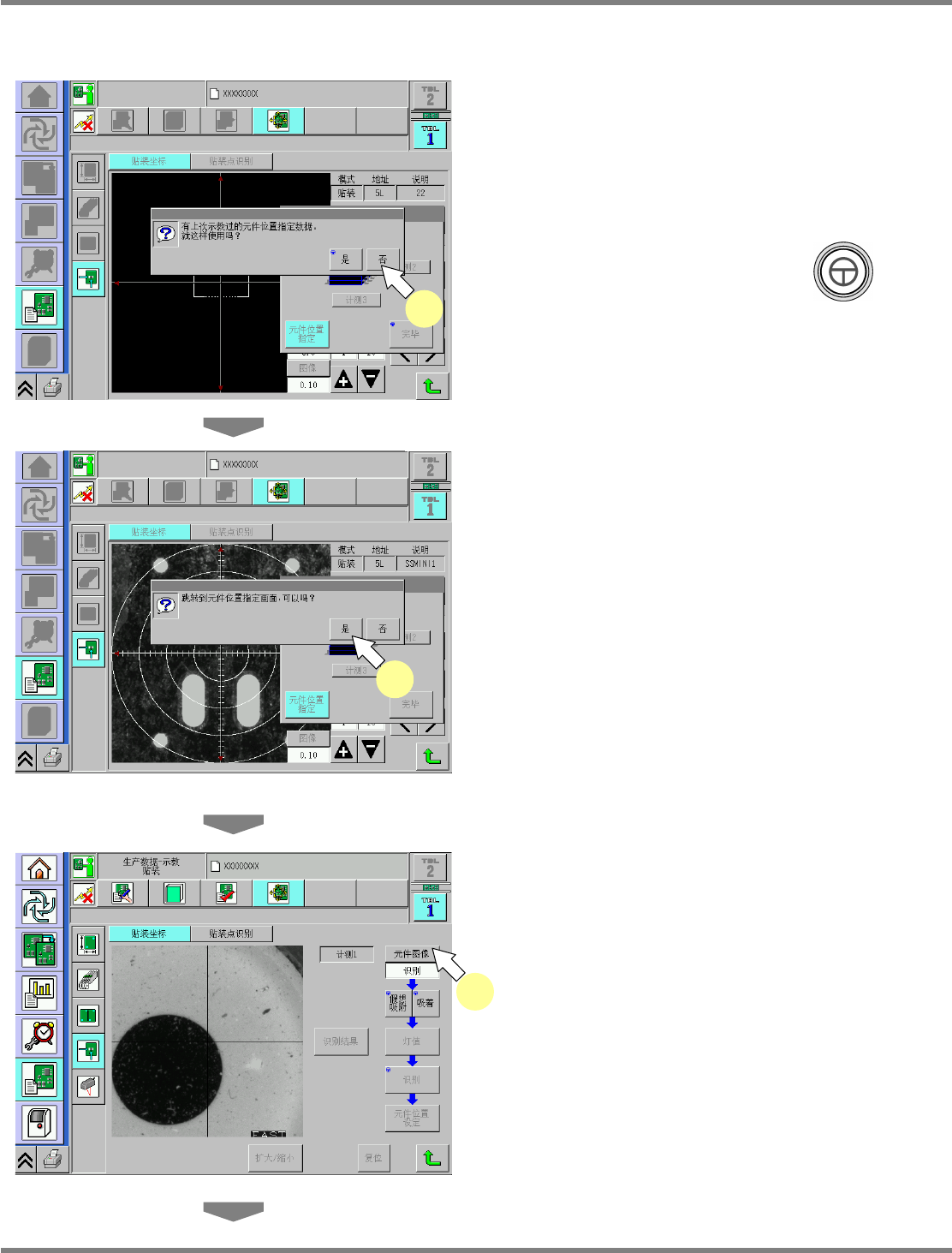

在选择计测位置下选择了设定元件位置时
13
如果在步骤
11
选择了元件位置指定，
即会显示是否使用上一次示教数据的
确认窗口。
14
按
[
否
]
。
∗
如果需要使用上一次示教数据，请按
+ [
是
]
。即会跳至步骤
24
。
15
将显示画面切换到指定元件位置的确
认窗口。
16
按
[
是
]
。
•
将会显示指定元件位置的画面。
17
按
[
元件图像
]
来选择图像的显示方法
(
识别
/
形状描绘
)
。
‘
识别
’
使用实际吸附元件后，并进行了识别的图像。
‘
形状描绘
’
以生产数据为基础，在监视器上显示形状。
DataTeachMountPartsPos-01C01
17
DataTeachMountPos-04C05
16
DataTeachMountPos-01C01
14
