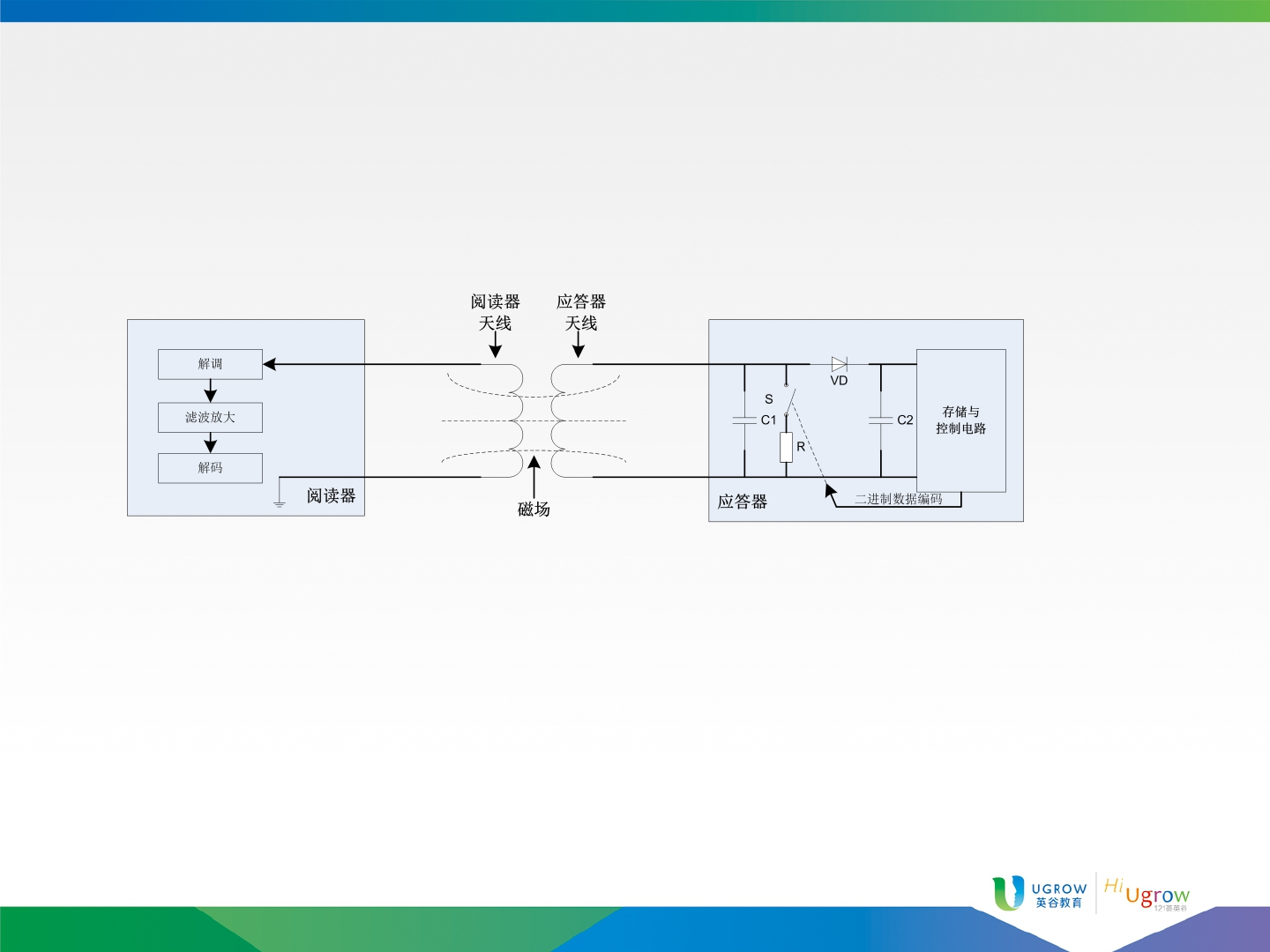

4.2.2 射频识别技 术 在电感耦合方式下，应答器向阅读器的数据传输采用负载调制的方法， 其原理如图 4- 11 所示。
4.2.2 射频识别技术
电感耦合的RFID系统中，阅读器与应答器之间耦合工作原理如下所述：
l 阅读器通过谐振在阅读器天线上产生一个磁场，当在一定距离内，部
分磁力线会穿过应答器天线，产生一个磁场耦合。
l 由于在电感耦合的RFID系统中所用的电磁波长（低频135kHz波长为
2400米，高频13.56MHz为22.1米）比两个天线之间的距离大很多，所
以两线圈间的电磁场可以当做简单的交变磁场。
l 穿过应答器天线的磁场通过感应会在应答器天线上产生一个电压，经
过VD的整流和对C2充电、稳压后，电量保存在C2中，同时C2上产生
应答器工作所需要的电压。
阅读器天线和应答器天线也可以看做一个变压器的初、次级线圈，只不
过它们之间的耦合很弱。因为电感耦合系统的效率不高，所以这种方式
主要适用于小电流电路，应答器的功耗大小对工作距离有很大影响。
4.2.2 射频识别技术
在电感耦合方式下，应答器向阅读器的数据传输采用负载调制的方法，
其原理如图4- 11所示。
4.2.2 射频识别技术
上图中所示为电阻负载调制，本质是一种振幅调制（也称为调幅AM），
以调节接入电阻R的大小可改变调制度的大小。实践中，常通过接通或
断开接入电阻R来实现二进制的振幅调制。其工作步骤如下：
l 如果在应答器中以二进制数据编码信号控制开关S，则应答器线圈上
的负载电阻R按二进制数据编码信号的高低电平变化而接通和断开。
l 负载的变化通过应答器天线到阅读器天线进而产生相同规律变化的信
号。即变压器的次级线圈的电流变化，会影响到初级的电流变化。
l 在该变化反馈到阅读器天线（相当于变压器初级）后，通过解调、滤
波放大电路，恢复为应答器端控制开关的二进制数据编码信号。
l 经过解码后就可以获得存储在应答器中的数据信息，进而可以进行下
一步处理。这样，二进制数据信息就从应答器传到了阅读器。
