智能制造导论-p298.pdf - 第176页
4.2.2 射频识别技 术 6. 射频识 别系统的 组成 RFID 系统由阅读器、应答器和高层等部分组成，其结构如图 4- 13 所示。
4.2.2 射频识别技术
反向散射耦合的RFID系统中，阅读器与应答器之间耦合工作原理如下所
述：
l 阅读器通过阅读器天线发射载波，其中一部分被应答器天线反射回阅
读器天线。
l 应答器天线的反射性能受连接到天线的负载变化影响，因此同样可以
采用电阻负载调制的方法实现反射的调制。
l 阅读器天线收到携带有调制信号的反射波后，经收发耦合、滤波放大
后经解码电路获得应答器发回的信息。
l 采用反向散射耦合方式的应答器按照能量的供给方式分为有无源和有
源两种。
l 无源应答器的能量由阅读器通过天线提供。但是在UHF和SHF频率范
围，有关电磁兼容的国际标准对阅读器所能发射的最大功率有严格的
限制，因此在有些应用中，应答器采用完全无源方式会有一定困难。
l 应答器上安装附加电池成为有源应答器。当应答器进入阅读器的作用
范围时，应答器由获得的射频功率激活，进入工作状态。为防止电池
不必要的消耗，应答器平时处于低功耗模式。
4.2.2 射频识别技术
6.射频识别系统的组成

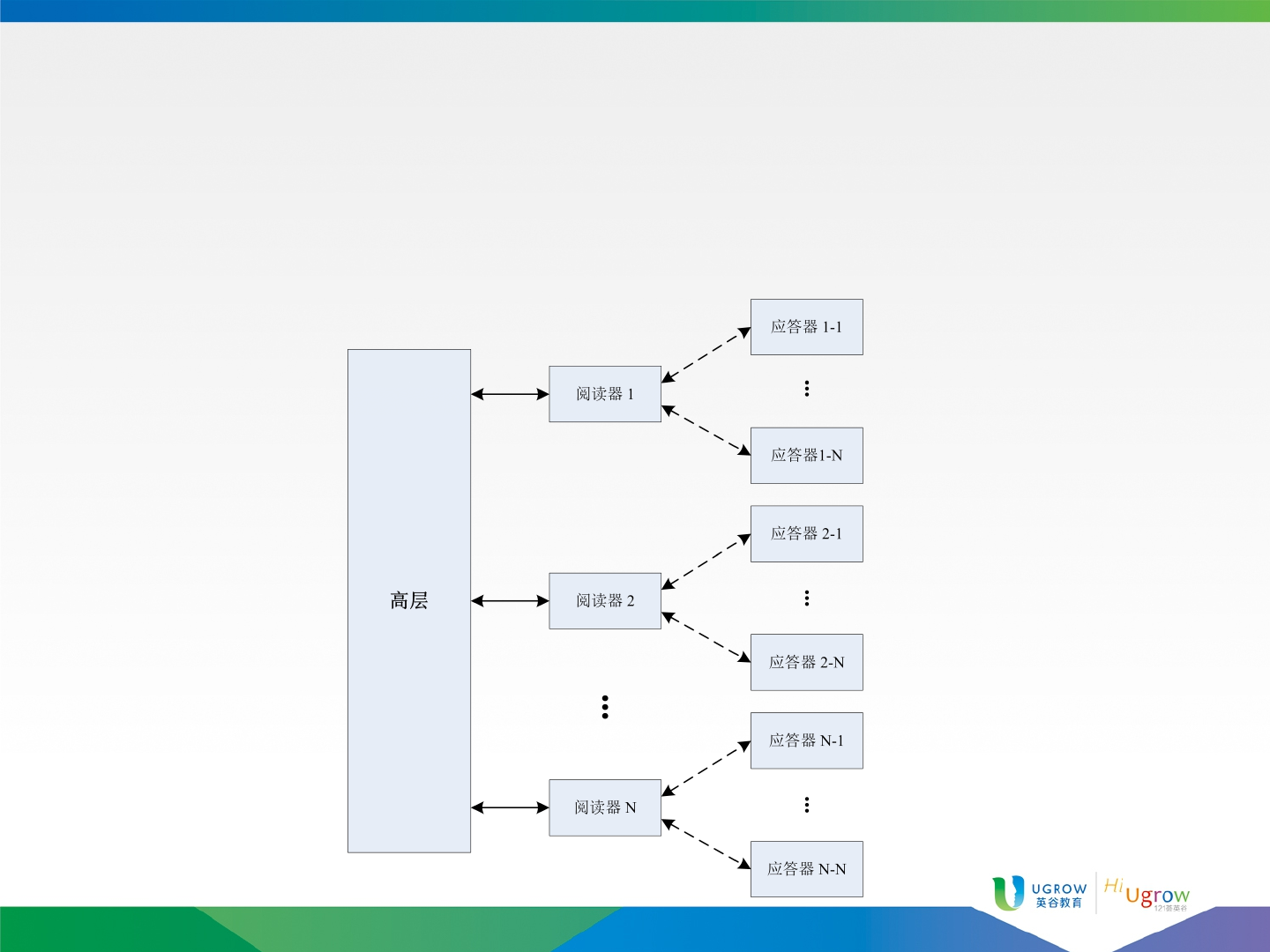

RFID系统由阅读器、应答器和高层等部分组成，其结构如图4- 13所示。
4.2.2 射频识别技术
最简单的应用系统只有一个阅读器，它一次对一个应答器进行操作，例
如公交汽车上的刷卡系统。较复杂的应用需要一个阅读器可同时对多个
应答器进行操作，要具有防碰撞（也称防冲突）的能力。更复杂的应用
系统要解决阅读器的高层处理问题，包括多阅读器的网络连接等。
1） 高层
对于由多阅读器构成网络架构的信息系统，高层是必不可少的。例如采
用RFID门票的世博会票务系统。需要在高层将多个阅读器获取的数据有
效的整合起来，提供查询、历史档案等相关管理和服务。更进一步，通
过对数据的加工、分析和挖掘，为正确决策提供依据。这就是常说的信
息管理系统和决策系统。
