2.5.3 制造中的生 产执行系统 图 2-12 电脑显示屏上的产品信息
2.5.3 制造中的生产执行系统
全集成自动化解决方案在产品生产过程中的应用，实现了数字化和
生产的完美结合：可编程逻辑控制器（PLC）控制生产过程，自动
化引导车对产品进行传递运输，计算机视觉系统对产品质量进行识
别检测，这一切使得产品一次通过率在99%以上。
每天，EWA的生产执行系统会把生成的电子任务工单显示在装配工
人的电脑上，数据交换间隔小于1秒，装配人员可以实时看到最新
版本，避免了装配误差，并可以细致入微的看到每件产品的生命周
期。
Simatic IT平台在生产执行系统中充当生产计划调度者的角色，采用
虚拟化技术统一下达生产订单，在与企业资源计划系统高度集成后，
还可以进行生产计划、物料管理等数据的传递。Simatic IT平台还集
成了设备管理、品质管理、信息管理、物料追溯管理和生产维护管
理等多种功能，保证了管理与生产的协同。
当一个待装配的产品被引导车运送过来时，传感器会扫描产品上的
代码信息，并将代码信息传递给生产执行系统，装配工人面前的电
脑显示屏上就会显示该产品的相关信息，当相应的零件盒到位后，
提示灯亮起，装配工人就可以根据指示灯及对应的产品信息装配产
品，保证了产品装配的准确。在同一条生产线上，可以进行不同种
类产品的生产和装配，实现了产品的“柔性”制造。
2.5.3 制造中的生产执行系统

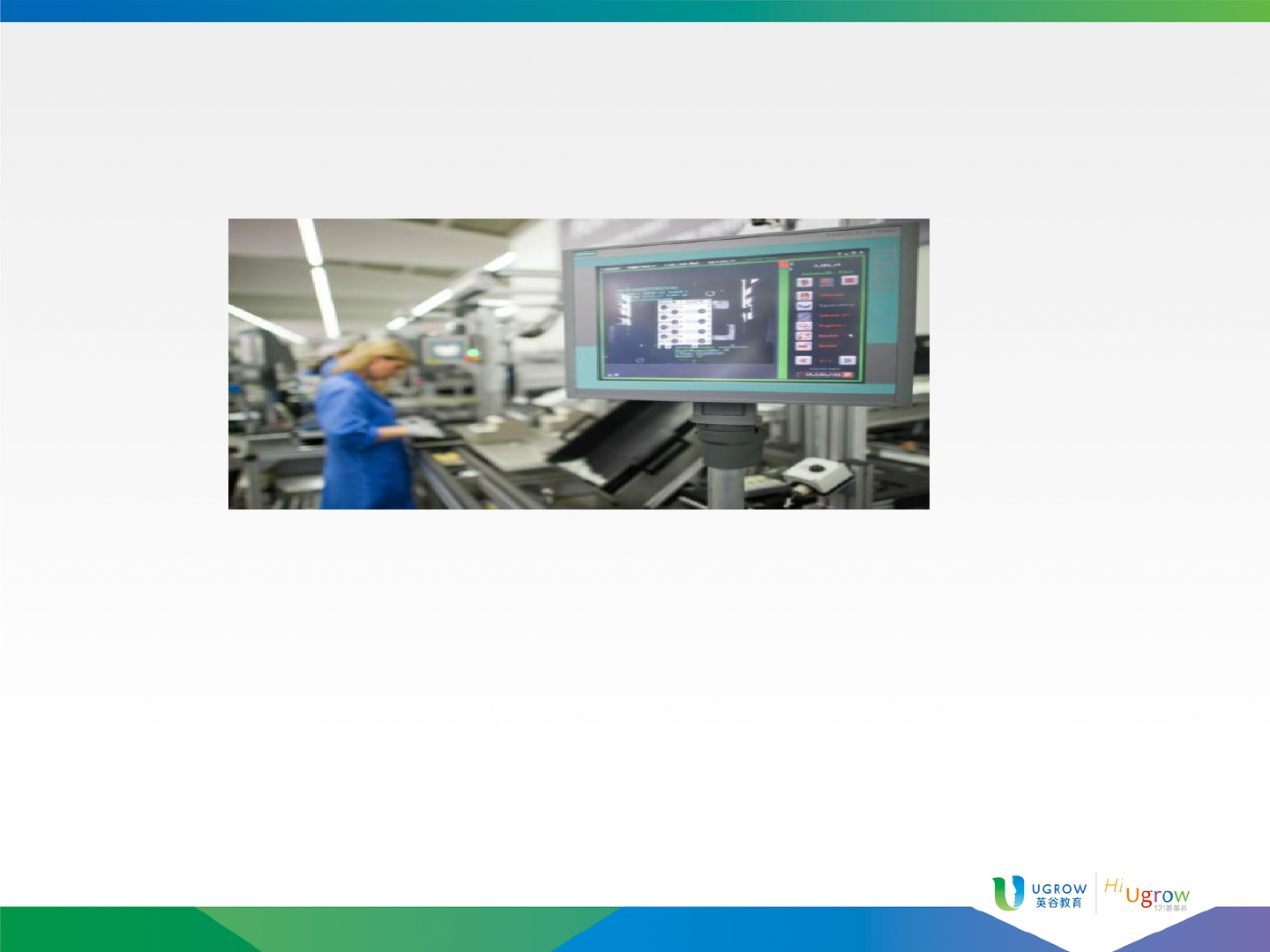

图2-12 电脑显示屏上的产品信息
2.5.3 制造中的生产执行系统
当产品装配完毕后，工人按下工作台上的按钮，相关传感器就会扫描产品代码，
记录产品在本工位上的操作信息，同时，Simatic IT根据该数据下达指令，运送车
根据指令把该产品运送到下一道工序中。
进入下一道工序之前，产品必须经过严格的质量检验，确保本工序产品的质量，
1000多台扫描仪实时记录每一道生产工序，如测试结果、贴装数据、焊接温度等
详细的产品信息数据，相对应的约5000万条生产过程信息将被存储在Simatic IT生
产制造执行系统中。EWA采用特殊的质量检测方法——计算机视觉检测，通过相机
对产品进行拍照，将照片与Teamcenter数据库中的正确图像进行对比分析，因此，
一点点微小的瑕疵也逃不过检测系统。
