编 程 手册 编 程 手册 | 98 ( D ) 检测 参 数 设 置示 例 这 里 是 用 来 检测 IC 引 脚 . 你 可 以 参 照 上 面 图 像 的 位置 和 下 面 的 参 数 进 行 设 置 . N G T y pe L i gh t i ng A l go r i t hm S t ag e U pper S t ag e Lo w e r D a r k L i ne O K- U ppe r O K- Lo w e…
编程手册
编程手册 |
97
(25) LeadLength / (26) LeadLength2
(A) 概要
这个算法用来检测 IC 引脚是否被焊锡膏焊接良好.
LeadLength / LeadLength 2 是用窗口内的光亮度变化来检测的.在 IC 引脚边缘的光亮度会有变化.这个算法可以
检测出这个光亮度变化的位置然后判断这个位置是否正确.
(B) 设置
参数
内容
参数范围
单位
注解
Stage Upper
光亮度的差值.
0 - 255
[光亮度]
Stage Lower
0
0 - 255
[光亮度]
Dark Line
灰暗区域的光亮度的上限
0 - 255
[光亮度]
Shift
可以填入寄存器的名称得到相应的校正值.
V1 - V8
[寄存器]
*1
Sample
检测出的位置在窗口中的第几个像素
0 - 255
[像素个数]
OK Range
允许的范围
0 - 255
[像素个数]
(*1) 请参照 II-4.Algorithm Option, ref. 中具体使用寄存器的方法.
(C) 内部处理的说明
如果我们对比一下元器件引脚焊点不良和良好的时候, 它们在 Toplight 光线下扫描出的图像是不一样的. 如果
焊点良好的话，在引脚末端会出现灰暗的区域。而焊点不良的话. 引脚只是平躺在焊锡上. 因此, 引脚边缘的
位置在这里会出现不同的情况, 我们就是通过检测他们的位置是否合适来判断焊点的好坏.

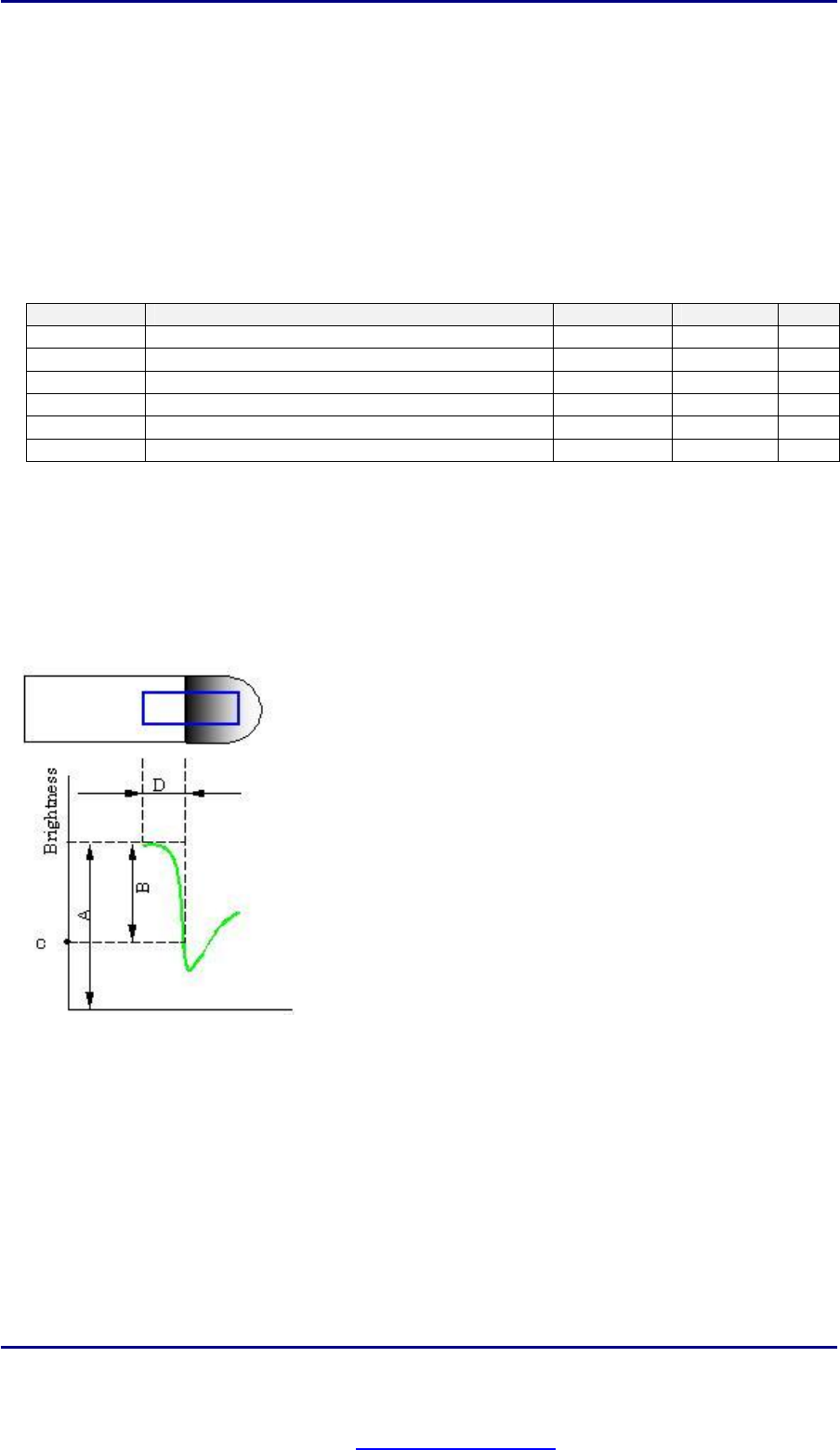

A = Stage Upper
B = Stage Lower
C = Dark Line
D = Sample [dot]
《LeadLength 和 LeadLength2算法的不同》
LeadLength是把每个引脚检测出来的位置平均，然后用平均值和每个引脚的位置比较是否合格
LeadLength2是直接比较检测出来的引脚的位置
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
99
(27) ChipMissing / (28) ChipMissing3
(A) 概要
ChipMissing/ChipMissing3 用到了 Toplight 和 Sidelight两种灯光下的图像. 它们会计算指定光亮度范围内的像
素占整个窗口的百分比
(B) 设置
参数
内容
数值范围
单位
注解
PAD
SideMax
在 Sidelight 光线拍出的图像上设定想要检测区域光亮
度的上限
0 - 255
[光亮度]
PAD TopMax
在 Toplight光线拍出的图像上设定想要检测区域光亮
度的上限
0 - 255
[光亮度]
Search
自动搜索区域
0 - 255
[光亮度]
*1
Shift
可以填入寄存器的名称得到相应的校正值.
V1 - V8
[寄存器]
PAD Length
设定在检测焊锡膏的窗口的宽度
[像素个数]
*2
Sample
指定光亮度范围内的像素占整个窗口的百分比
0 -
100
[百分比]
OK Range
允许的范围
0 - 100
[百分比]
(*1)通常不使用
(*2) 通常设定为：20 - 50
(C) 内部处理的说明
在使用 Black/White 或 Color XY 算法检测检测小元器件的缺件不是很稳定时,这种算法会显得比较有效. 它是通
过检测元器件两旁焊锡膏的状况来检测的. 使用了这种方法, 你可以同时检测到元器件的缺件，偏移 ，侧立和焊
接不良等状况.
《ChipMissing 和 ChipMissing3 两种算法的区别所在》
ChipMissing和 ChipMissing3 的主要区别就是他们对于计算结果 sample值的选用方法不一样.
【ChipMissing】
计算 Sample值的方法是:
Sample = (Window A + Window B) ÷2
判断方法是
OK： 下限＜Sample＜上限
但是不管总的计算结果有没有通过,如果两个窗口内任一个 Sample值 小于下限的一半的话,窗口也会报错.
【ChipMissing3】
计算 Sample值的方法是:
Sample 值是在 Window A 和 Window B中选一个值最小的
判断方法是
OK：下限＜Sample＜上限
(D) 检测参数设置示例
当用光亮度和彩色信息无法判别元器件的缺件的时候. 这时通过使用 ChipMissing 和 ChipMissing3来
进行检测会有很好的效果，你只要把检测窗口的尺寸设置的和元器件一致，同时把窗口放在元器件上，参
照下面的参数设置
