编程手册
编程手册 |
11
B-03

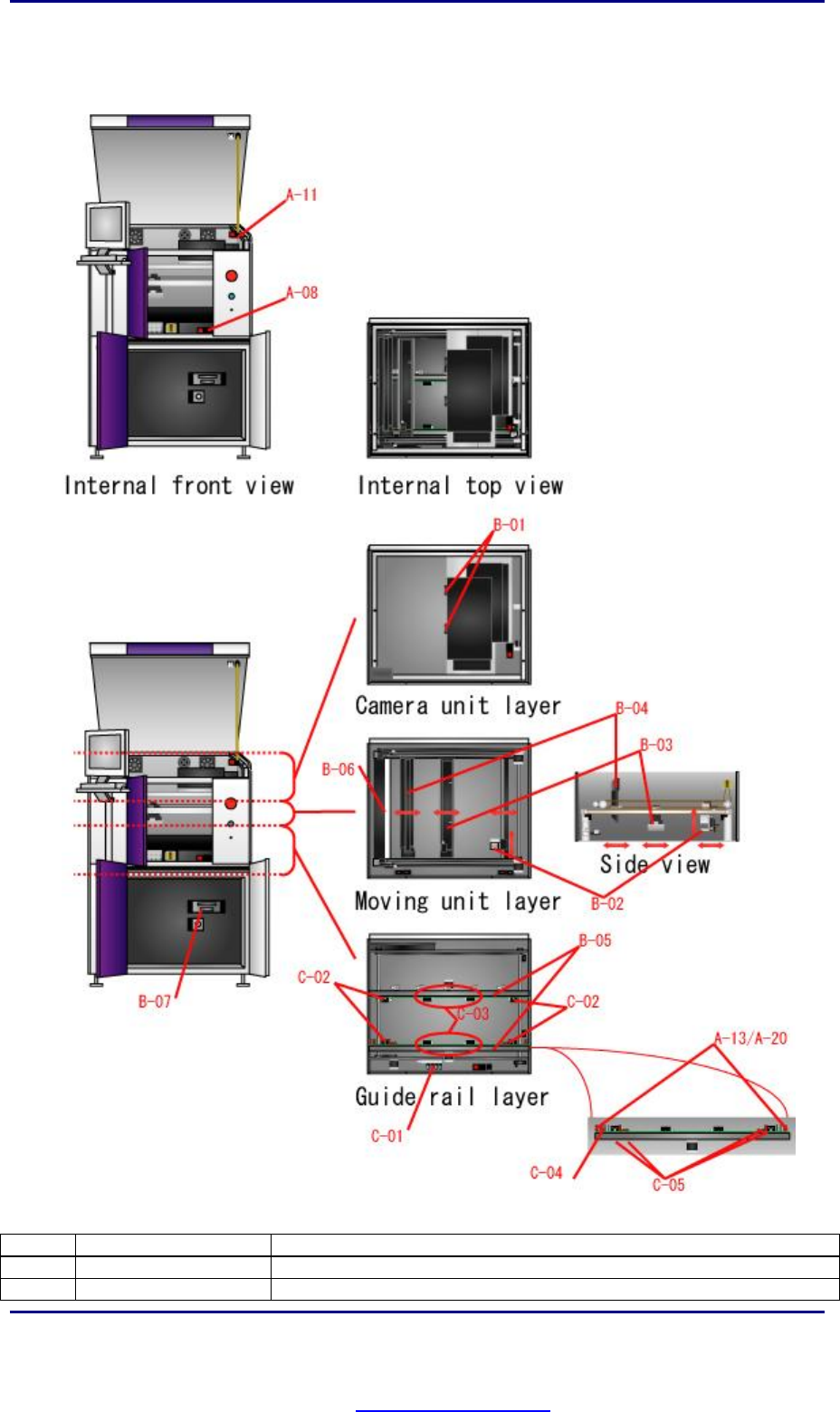

照明部件 照亮需检测的 PCB。
B-04
反射镜部件 从照明部件将图象反射入摄象机部件。
B-05
传送 / 支撑部件 传送 PCB 并将起托起。
B-06
补光部件 在检测图象上调整光亮度。
B-07
PC机 运行系统的 PC机。
表 III-3: 部件名称和功能
序号 名称 功能
C-01
螺线管阀门（气压控制
器）
控制 Backup轨道和 Stopper 的气压。
C-02
Stopper（制动器） 停住 PCB。
C-03
Backup-rail（支撑轨
道）/ Backup传感器
PCB 板由此部件感应并托起。
C-04
补光探测传感器 用于补光部件的探测传感器。
补光部件移动到导轨上。
C-05
板传感器 将 PCB放置在恰当的位置上。

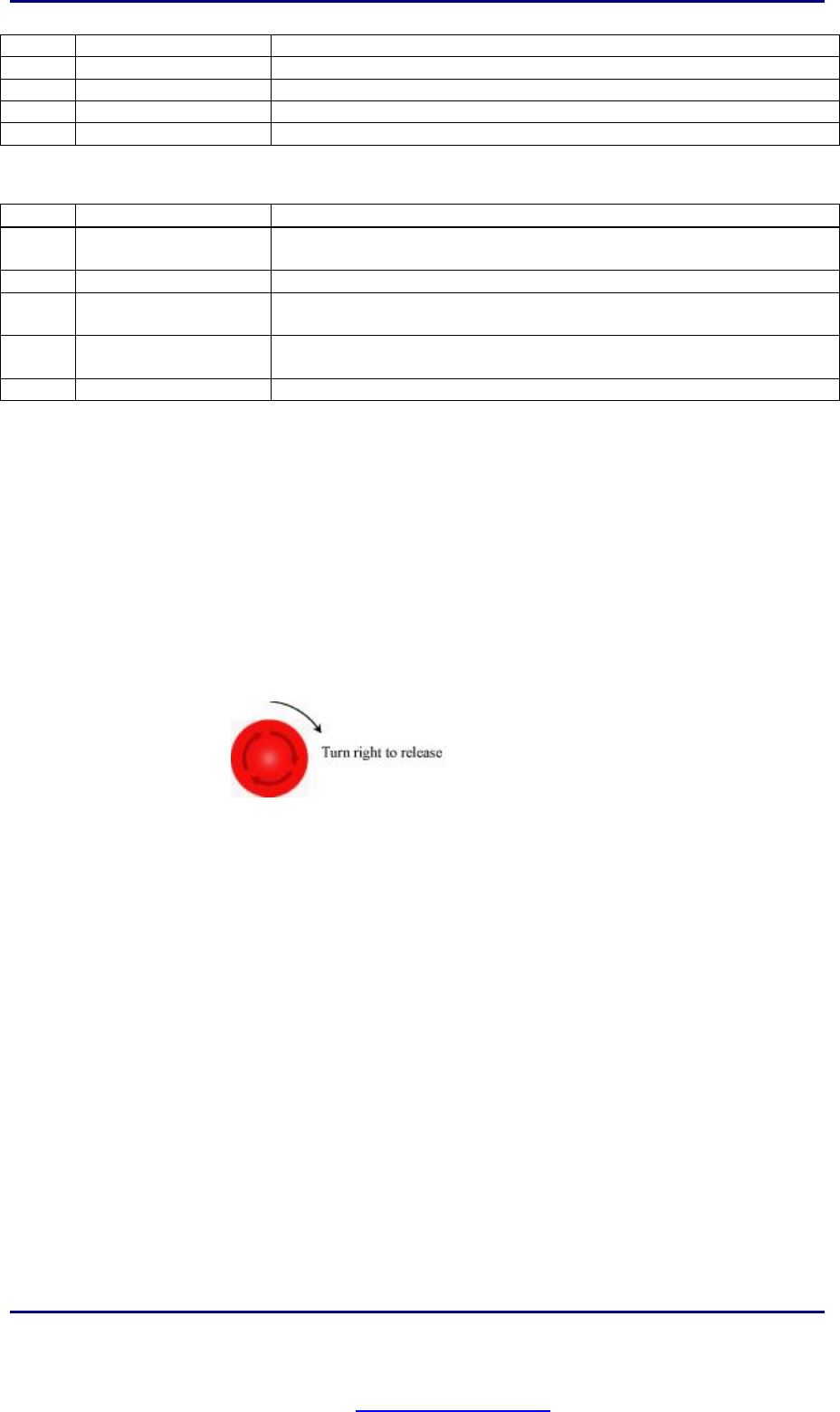

III-3 紧急制动开关
在紧急情况下可用于停止系统，请按下 EMG（紧急制动开关），此开关离得很近，可快速按下。
按下此开关可切断驱动系统电源以立刻停止系统运行。
III-3-1 开关位置
主部件 EMG 开关（A-03）安装在本产品前部。
III-3-2 释放紧急制动开关
紧急制动开关可通过向右旋转来释放。
图 V-1-3-1: 紧急开关
完成上述动作并按下 Reset 开关（A-04）后可重新开始运行。
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
12
IV 导入 CAD/NC 数据
本章描述如何将 CAD 数据或者 NC 数据导入本检查机的数据库内，以及如何将导入的 CAD/NC 数据调整的和扫描
进来的图象正确匹配。有多种格式的 CAD/NC 数据，数据的格式取决于不同的设计者或者贴片机。在本节内，将描
述导入 CAD/NC 数据的两种方法。分节 IV-1 中给出了导入本 AOI检查机中已经设为默认格式的 CAD/NC 数据文件
的步骤，分节 IV-2 中给出了导入本 AOI 检查机内默认格式列表中没有的 CAD/NC数据文件的步骤。将数据调整成
和扫描进来的图象相匹配的方法在 IV-3分节中描述。
IV-1 CAD/NC 数据格式可从默认格式列表中找到
CAD数据是 PCB 板的设计数据，它包括了板上每个元器件的坐标值。NC 数据是贴片机所用的数据，它也提供了
每个元器件所要贴装的位置坐标。换句话说，这两种数据都提供了对于制作 PCB 检测程式十分有用的 PCB板上各
元器件布局位置的信息。检查过程中 PCB 板的坐标系统指导检查机的运行。这两种数据可很容易地导入本检查机
用来制作检测程式。导入这些数据的步骤在 IV-1-1中进行描述，在 IV-2-1-2中总结。
IV-1-1 导入步骤
在本检查机内默认（格式类型）中可找到的 CAD/NC 文件的导入步骤如下所述：
第 1步：CAD 文件导入本检查机数据库的第一步就是选择菜单栏内 File菜单下的 Read Cad Data 选项。然后，将
会出现如图 IV-1-1的一个对话框。
第 2步：点击 Browse 按钮，选择你想从硬盘或软盘读取的 Cad 文件。
第 3步：然后你可以在 Format Type 中选择 CAD 格式类型（参看下图）。如果在默认格式列表中未找到想要的格
式，请选择 others 并在下一分节 IV-1-2中查看详细的步骤。

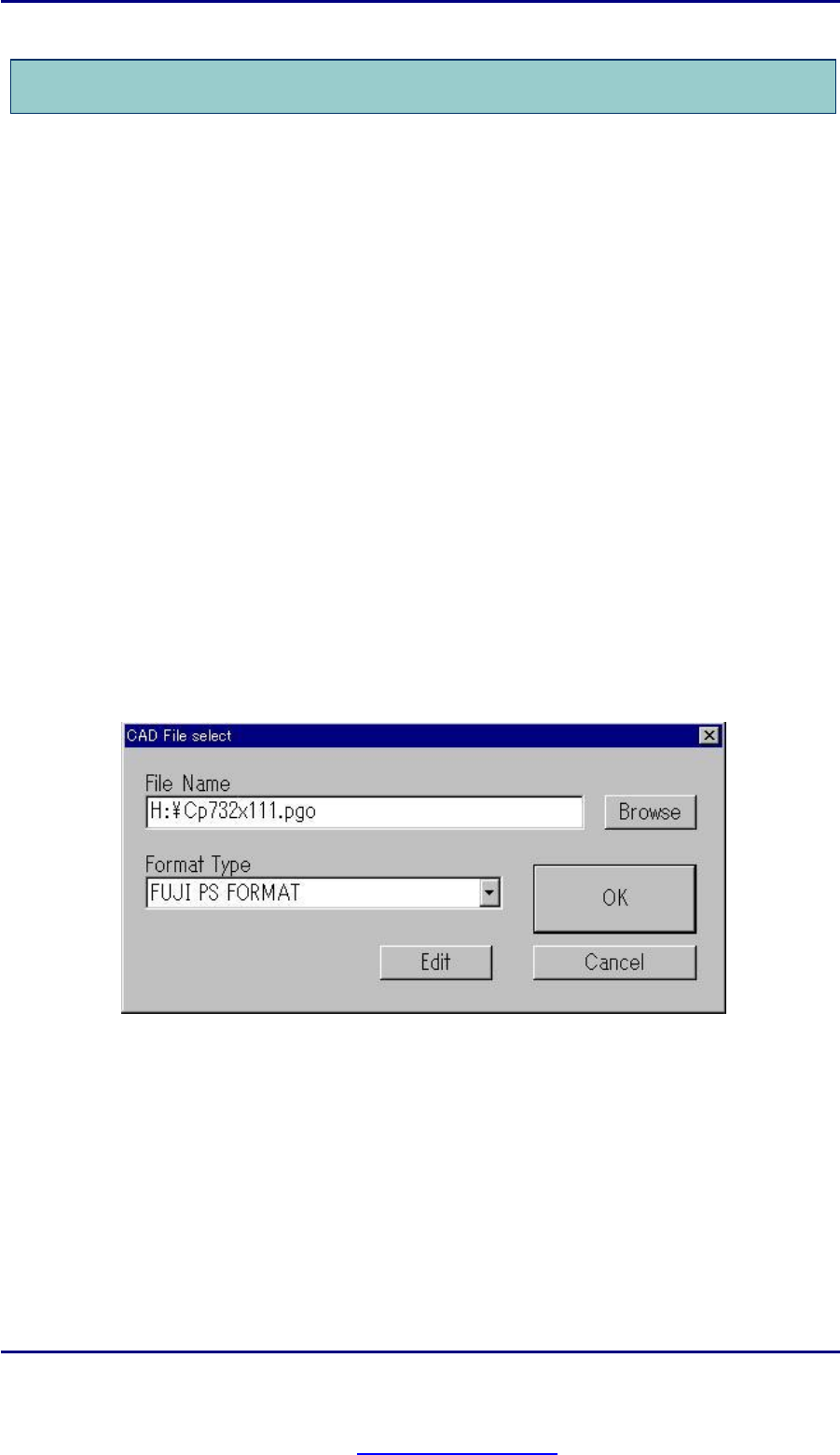

图 IV-1-1: CAD文件导入本检查机数据库内的对话框
