编程手册
编程手册 |
115
(D) 检测参数设置示例
通常使用: 锡膏不够或元器件偏移.
良好的样板 = 上图中的蓝色窗口
NG
Type
Lighting Top
min
Top
max
Side
min
Side
max
Shift OK-
Upper
OK-
Lower
Sample
Adjust
Top
Light
0 150 80 150 0 60 30 35
缺陷的样板 =上图中的红色窗口
NG
Type
Lighting Top
min
Top
max
Side
min
Side
max
Shift OK-
Upper
OK-
Lower
Sample
Adjust
Top
Light
0 150 80 150 0 60 30 15
Figure-4
Figure-5
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
116
38) IC Lead1
(A) 概要

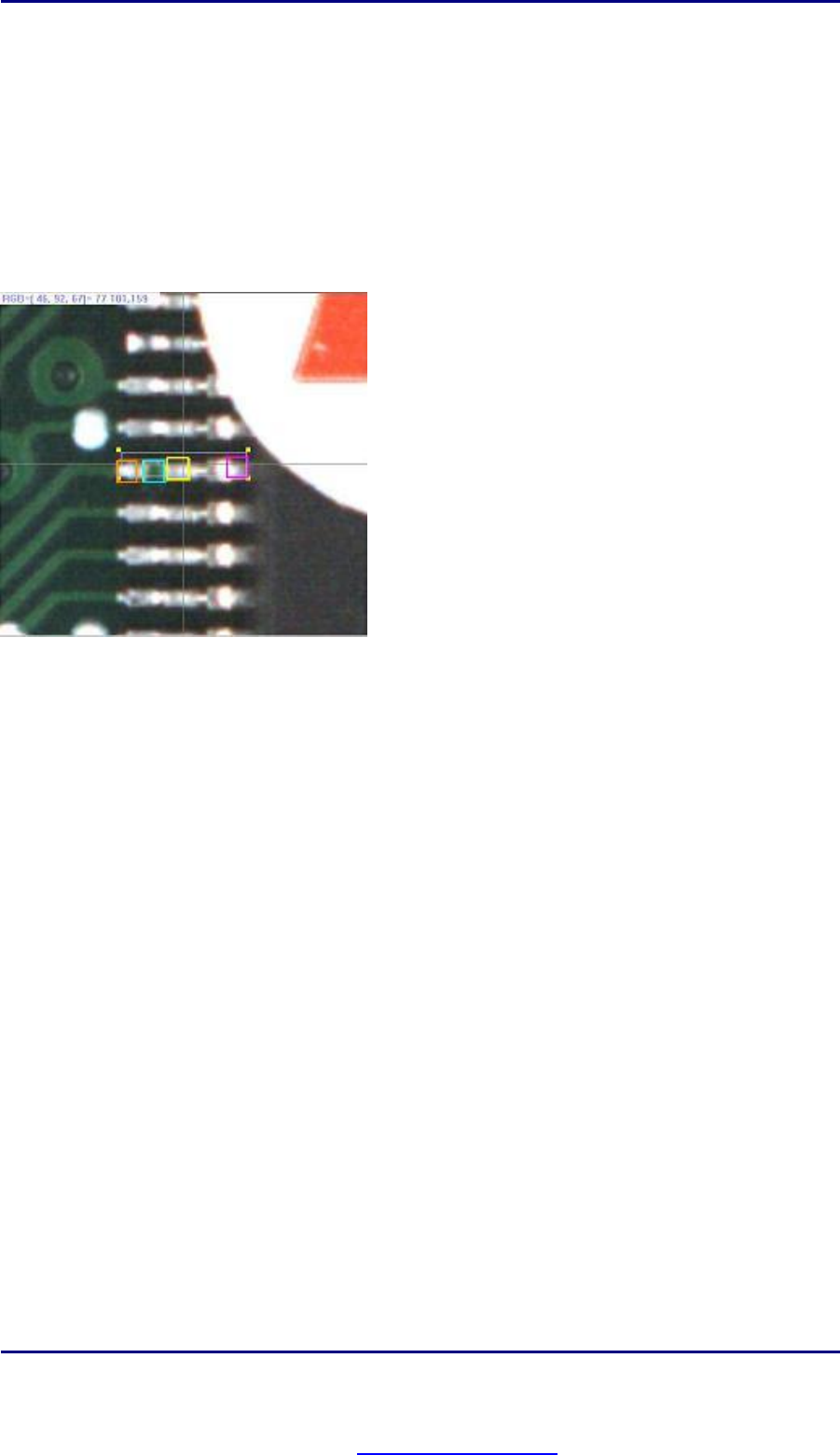

本算法检测 IC 引脚的情况，把窗口拉到与 IC引脚相同大小，如图，在窗口内部会自动生成 4个检测小窗口，分别
是 引脚的基部，引脚前端，焊点和焊盘得前端。
这些检测窗口可以自动地互相调整自己得长和宽。
这个算法使用一些逻辑去判断小窗口，所以当误判和错位减少后，十分容易控制和调整。
这些小窗口检测以下的项目：
粉色窗口和黄色窗口决定明亮地区的大小(由 top lighting 图像判断)，随后，检查引脚得长度。
1) 黄色窗口和蓝色窗口引脚的偏移；
2) 蓝色窗口检测少锡 (通过 top lighting 下的 Black/White算法)
3) 橘黄色窗口检测虚焊(通过 top lighting 下的 Black/White算法)
4) 蓝色窗口使用以下算法 (通过 side lighting 下的一个特殊算法)
Copper Range 算法得计算原理如下：
使用 R, G, B分量和它们的平均值 (这些数值显示在器件图像的下部分)
本算法计算符合下面条件得象素数目
| 平均值 – R分量 | + | 平均值 – G 分量 | + |平均值– B分量 | > 60 ( | | : 绝对值)
然后，计算这个象素数目在整个窗口内的比例值。
5) 蓝色窗口检测在锡膏上的噪点数 (通过 side lighting 下的 Black/White算法)
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
117
(B) 设置
555
参数 内容 数值范围 单位 注解
1 Level1 [0-255]
在粉色窗口和黄色窗口之间的亮度范围：极
限值 threshold (1)
0-255
[光亮度]
*1
2 Level2 [0-255]
在粉色窗口和黄色窗口之间的亮度范围：极
限值 threshold (2)
0-255
[光亮度]
*1
3 Lead
Length [LL]
设置样板引脚的长度 (在检测时，会将它和实
际测到的值作比较)
0-
[微米]
4 Shift
当前窗口的偏移
V1 - V8
[寄存器]
5 Solder
Brightness
Black/White算法中测试少锡和虚焊的
Level1值.
0-255
[光亮度]
*2
6 Sample
在粉色窗口和黄色窗口明亮区域的象素个数
0-
[象素个数]
7 OK Range
设定检测的上下限
0-
[象素个数]
8 LL Range
设定引脚长度的最大值
0-
[微米]
*3
9 Shift Range
设定引脚偏移的最大值
0-
[微米]
*4
10 NOSolder
Range
少锡的下限值 (上限值 = 100)
0-100
[百分比]
*5
11 Dryjoint
Range
虚焊的上限值 (下限值 = 0)
0-255
[百分比]
*6
12 Copper
Range
Filet 色检测的上限值 (下限值 = 0)
[百分比]
*7
13 Dust
Range
噪点检测的上限值 (下限值 = 0, Level1 = 80,
Level2 = 0)
0-100
[百分比]
*8
