编程手册
编程手册 |
66
(2) Bright level
(A) 概要
这个算法就是针对前面的"(1) Black / White"算法,它可以给出黑白之间合适的门限值.
(B) 设置
参数
内容
值域 单位
备注
Bright
面积比率
0 - 100 [%] *1
Dark
面积比率
0 - 100 [%] *1
Option
无用
Shift
检测窗口的偏移
V1 - V8 [Memory] *2
Sample
"Black / White" 的门限值
0 - 255 [Gradation]
OK Range
检测合格范围
0 - 255 [Gradation]
(*1) 设定面积比率的方法如下:
项目
亮
暗
当要设定亮区域的面积比率时 设定面积比率[%]
0 [%]
当要设定暗区域的面积比率时
0 [%]
设定面积比率[%]
(*2) 参阅 II-4.Algorithm Option, ref. using method of Memorized value.
(C) 内部处理过程
(D) 检测参数设置示例
这是一个获得检测门限值的例子,首先用"Length"算法.元件电极的部分设为亮区域,并将它的亮度作为要获取的
门限值.然后将这个值存起来以备后用.
NG Type Lighting Algorithm Bright Dark OK-Upper
OK-Lower
Memorize to
Missing Top
Light
Bright
Level
10 0 255 70 M1
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
67
(3)Average
(A) 概要
获取窗口内的亮度平均值.
(B) 设置
参数
内容
值域
单位
备注
Level1
无用
Level2
无用
Option
无用
Shift
偏移检测窗口
V1 - V8 [Memory] *1
Sample
窗口内的亮度平均值
0 - 255 [Gradation]
OK Range
检测合格上下限
0 - 255 [Gradation]
(*1) 请参照 II-4.Algorithm Option, ref. 中具体使用寄存器的方法.
(C) 内部处理过程
获取窗口内的亮度平均值

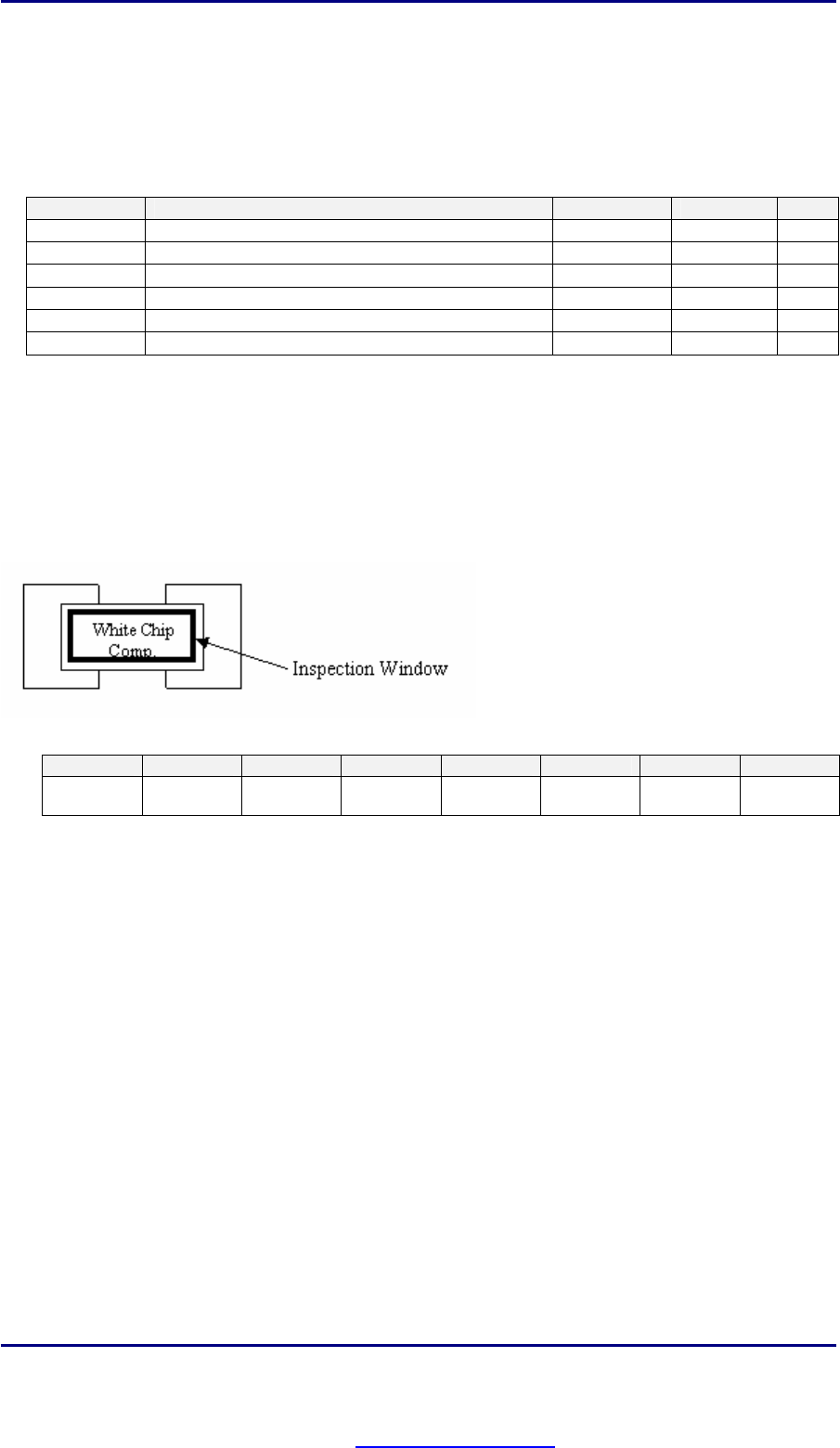

(D) 检测参数设置示例
这是一个当元件表面亮于周围环境时如何设定检测参数的例子.
NG Type Lighting Algorithm Bright Dark OK-Upper
OK-Lower
Missing Side
Light
Average - - 255 80
