编程手册
编程手册 |
110

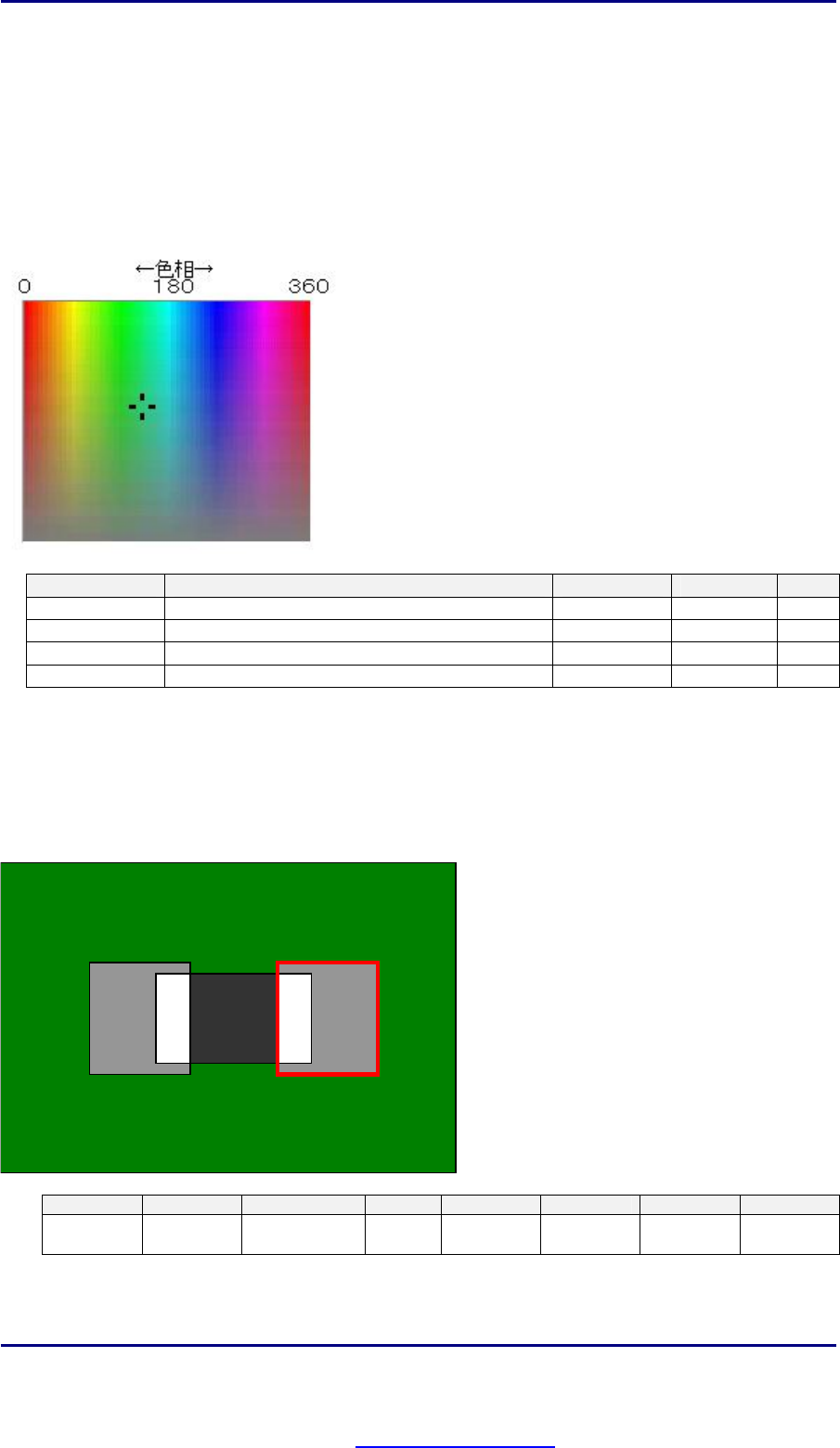

(34) Hue Judge ( 适合机型: Color Model only BF25H-MV, BF25H-BV, BF25H-KV, BF15C-MV, BF15H-BV,
BF15H-KV)
(A) 概要
这个算法使用像素的色度进行检测，它是计算窗口内符合你设定的色度范围 (level 1, level 2) 的像素占整个窗口的
百分比。
(B) 设置
参数
内容
数值范围
单位
注解
Level1
色度范围上限
0 – 360
[光亮度]
Level2
色度范围上限
0 – 360
[光亮度]
Sample
符合你设定的色度范围的像素的百分比
0 - 100
[百分比]
OK Range
允许的范围
0 - 100
[百分比]
(C) 内部处理的说明
(D) 检测参数设置示例
检查回焊炉前元器件的焊锡膏的质量. If the pixel of HUE 0 – 30 is over range, then it is copper leaf exposure.
《良好的样板》
NG Type Lighting Algorithm Level1 Level2 OK-Upper
OK-Lower
Sample
Solder Side
Light
Hue 30 0 10 0 0
《不良的样板》
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
112
(35) Chroma (适合机型: Color Model only BF25H-MV, BF25H-BV, BF25H-KV, BF15C-MV, BF15H-BV, BF15H-
KV)
(A) 概要
在下图垂直的轴上基于象素来对数据进行计数。该数值取决于每个象素并且将之转换成一个 0到 100 之间的数值。
窗口内符合设定的 Chroma色度范围的像素占整个窗口的百分比即为采样数值。
(B) 设置
Parameter Contents Value Range
Unit Note
Level1
彩度范围阈值(1)
0 – 100
[光亮度]
Level2
彩度范围阈值(2)
0 – 100
[光亮度]
Sample
符合设定的彩度范围的像素的百分比
0 - 100 [%]
OK Range
检测合格的上限和下限范围
0 - 100 [%]
(C) 内部处理过程
(D) 检测参数设置示例
这里是检测元器件的缺件。在黑色的元器件本体上 Chroma 彩度值小于 20，而在 PCB背板表面上 Chroma 彩度值
大于 30。
《良好的样板》
NG Type Lighting Algorithm Level1 Level2 OK-Upper
OK-Lower
Sample
Missing Side
Light
Chroma 30 0 100 70 100
