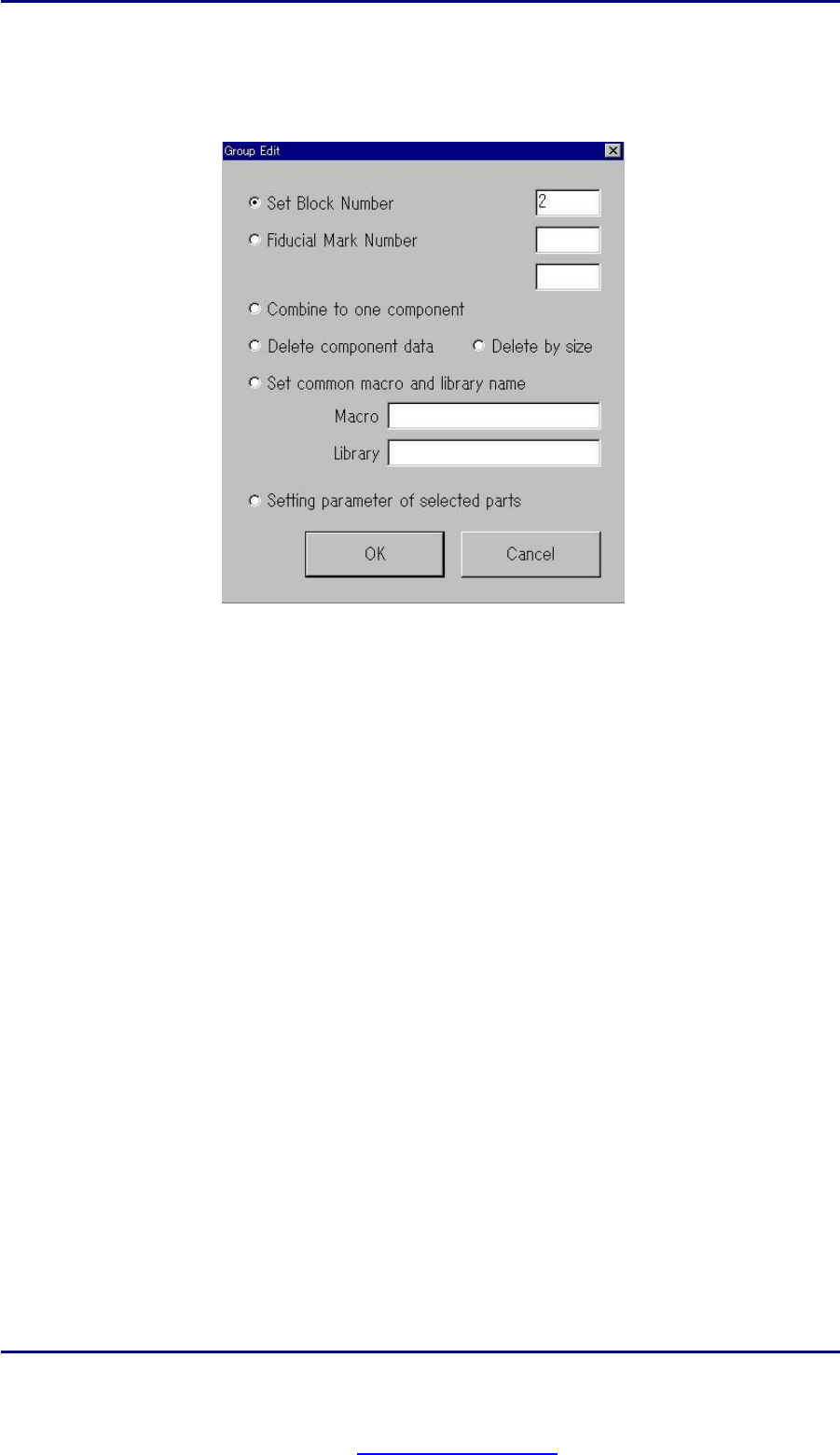

编 程 手册 编 程 手册 | 21 第 3 步： 拖 动 鼠 标 圈 住 扫 描 进 来 的图 象 上 其 中 一 块 板 上 的 拼 板 区 域 ， 出 现 G r o up E d it 对 话 框 来 设 置 拼 板 号 （ 见下 图 ） 。设 置 可通 过 在 S e t B l o ck N u m b er 栏 内 输 入 一 个 数字 来 实现 。对 同 一 块 板 上 的 所 有 拼 板 （ 按 用 户 定义 ） 重复…
编程手册
编程手册 |
20
IV-3-3 复制元器件窗口/方框
如果 CAD文件只具有多拼板中其中一块板的布局信息数据时，复制功能将非常有用。该功能允许用户将其中一块
板上的所有布局信息快速地复制到其它板上。步骤如下文所述。
第 1 步：在 Edit 菜单内，点击 Block 项来打开 Set Copy Data （复制数据设置）对话框，以便将当前板上的布局
数据复制到其它的板子上。在 Set Copy Data 对话框内，可设置拼板间距（拼板之间的距离），拼板数目等（见
IV-3-3）。

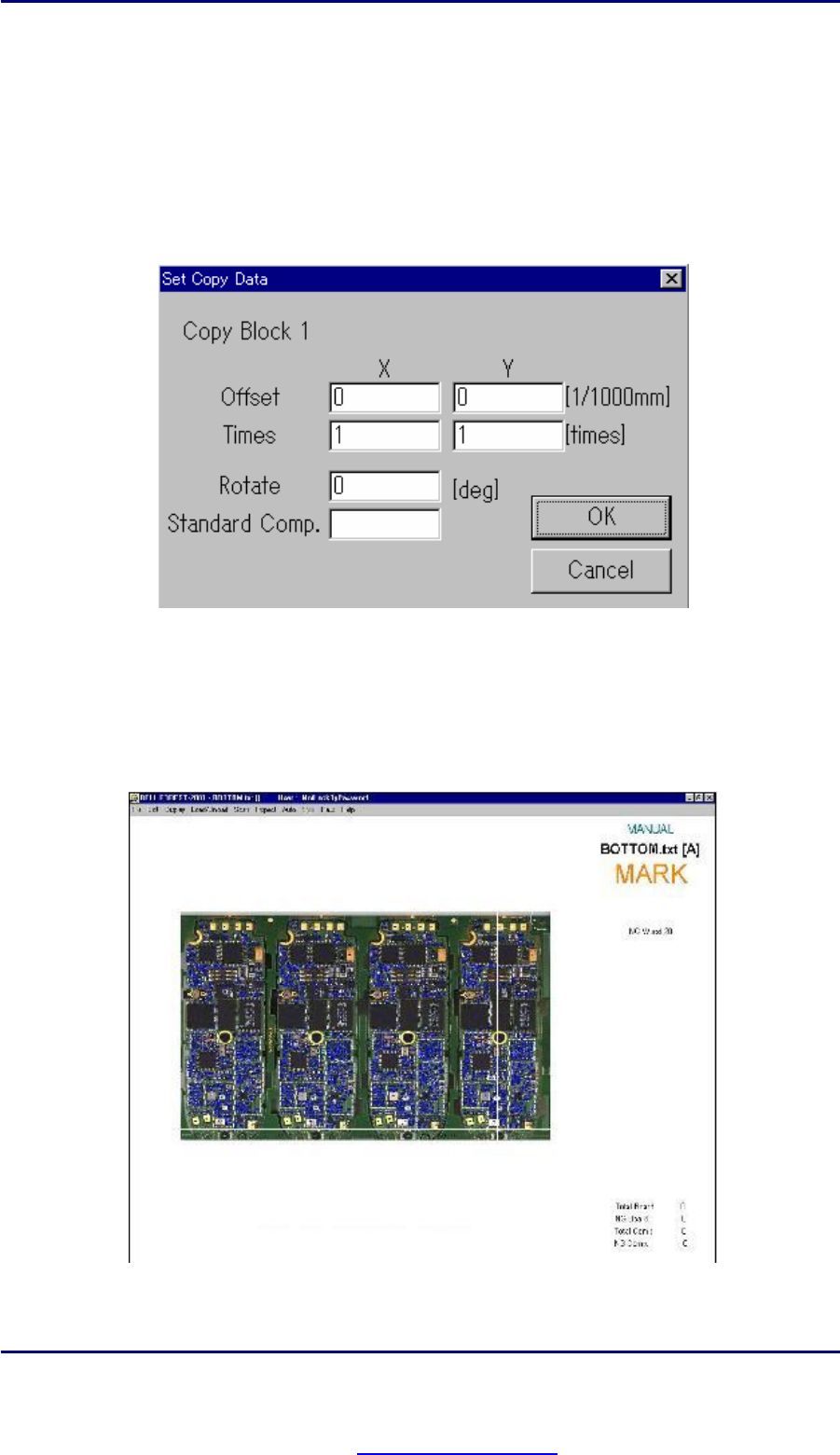

图 IV-3-3: Set Copy Data（复制数据设置）对话框
Offset : 输入拼板间距
Times : 输入拼板数目
第 2 步：上述设置完成后，点击 OK按钮屏幕将返回显示扫描进来的图象和板子的位置布局图，如图 IV-3-4所示。
图 IV-3-4: 从一块板复制数据到其它板后扫描进来的图象上的窗口布局
PDF created with pdfFactory Pro trial version www.pdffactory.com
编程手册
编程手册 |
22
V 编制 FIDUCIAL MARKS（光学对准标记点）
本章讲述编制缺陷检测程式第一部分的设置步骤，内容包括创建主 fiducial marks点以便将坐标和整块 PCB 板的实
际图象（扫描进来的图象）相匹配，为每块拼板创建子 fiducial marks。编制主 fiducial mark的设置步骤在章节 V-1
中讲述，章节 V-2中讲述子 fiducial mark的设置步骤。
V-1 编制主 FIDUCIAL MARK
编制好的 fiducial mark 程式对于编制一个检测程式来说是十分重要的。Fiducial mark将把窗口的位置（从 CAD/NC
数据读出）调整到它们实际的图象（扫描的图象）上去。对于一个检测程式来说，至少需要 2 个 fiducial mark（2
个主 fiducial mark），通常选择对角位置的两个 fiducial mark，也即在两个相反的角落。通过这样，他们能将窗口
调整的和实际位置精确有效地对准。主检测窗口的编制步骤在分节 V-1-1中讨论，V-1-2中给出了这些编制步骤的
概要。在这一节内同时也讲述编制 fiducial mark 时一些算法以及照明光源的设置。同时本节也介绍 Editing（编辑
对话框）屏幕内的一些图标和选项。
V-1-1 编制主 FIDUCIAL MARK 的步骤
首先将在表 V-1-1中介绍算法和照明光源设置。然后，将介绍编制主 fiducial mark的步骤以便将坐标和元器件的实
际图象相对准。该分节末尾附带编制主 fiducial mark步骤流程图。
表 V-1-1 编制 fiducial mark 主要应用的算法和照明光源的描述
Edit屏幕内的图
标和选项
选项 描述 主要用途/注释
Area
定义检查目标的坐标和搜索区域，即可
以在检查时引导系统定位检测点。
检测运行时定位和获取检测
点。
Kind
Adjust
校准目标的位置，以便快速准确地获取
检测点。
校准/获取检测位置
Top light
捕获图象所用的顶部光源（实际是利用
顶部光源照明扫描获取的图象）
锡膏检测时十分有用的黑白
图象。
Density
通过软件处理后所获得的图象 出于一些目的而增强图象质
量，即使图象更清晰、锐
利。
Side light
使用通过侧面光源照明获取的图象（实
际是利用侧面光源照明扫描获取的图
象）
彩色图象
Lighting
Add3
通过软件处理后所获得的图象 出于一些目的而增强图象质
量。
Gravity
在检测区域内（在一个矩形范围内）获
取像素域内（亮度）的中心位置
检测 fudicial mark 时常用的
应用算法（主要用于矩形
fudicial mark）
Circle
在检测区域内（在一个圆形范围内）获
取像素域内（亮度）的中心位置
检测 fudicial mark 时常用的
应用算法（主要用于圆形
fudicial mark）
Black/White
在检测区域内获取符合亮度范围的像素
百分比率
即可用于定位也可用于检
测。
Algorithm
Gray Edge
获取图象的拐角位置 PCB 上未打印 fudicial mark 时
常用于定位/校准 PCB 布局
注意：
1.
总是选择能够提供检测对象最清晰、最锐利图象的光源。
2
．关于算法的更多内容，请参见附录。
